Hvorfor DC-bueafbrydelse er kernedesignudfordringen i nye energirelæer

Fanhar Electronics ingeniører stiller dette spørgsmål regelmæssigt fra inverter- og opladerdesignere: hvorfor kan et stogard AC-relæ ikke blot bruges ved en tilsvarende DC-spænding? Svaret ligger i buefysik. I AC-kredsløb passerer strømmen gennem nul to gange pr. cyklus, hvilket naturligt slukker lysbuen mellem kontakter under omskiftning. DC-kredsløb har ikke en sådan nulgennemgang - når en lysbue først dannes mellem åbningskontakter, opretholder den sig selv, så længe spændingen over mellemrummet overstiger bueudslukningstærsklen.

Nye energirelæer beregnet til højspændings-DC-service løser dette gennem en kombination af designforanstaltninger: udvidede kontaktspalter for at tvinge lysbuen til at strække og afkøle, magnetiske udblæsningsspoler, der afbøjer lysbuen til keramiske lysbuer, og kontaktmaterialer udvalgt til lav erosion under vedvarende lysbue. Uden disse funktioner kan et relæomskifter 600–1000 VDC undlade at afbryde inden for den krævede tid, hvilket fører til kontaktsvejsning eller intern karbonisering, der kompromitterer isoleringen.

DC-forbindelsens polaritet har også betydning. Mange forseglede relædesigns er kun klassificeret til DC-omskiftning i en specifik polaritetsorientering i forhold til bueudblæsningsmagneten. Omvendt polaritet kan reducere den effektive lysbueslukningskraft med 30-50 %, hvilket dramatisk forkorter kontaktens levetid. Bekræft altid polaritetskravene i relædatabladet, før du færdiggør print- eller klemrækkelayout.

Termiske styringsstrategier for relæer i forseglede fotovoltaiske inverterkabinetter

String-invertere og mikroinvertere installeres rutinemæssigt udendørs i direkte sollys, hvor kabinettets interne temperaturer kan nå 70°C–85°C, selv når omgivelsestemperaturen kun er 40°C. For Fotovoltaiske relæer and Solenergi relæer monteret inde i disse kabinetter er termisk styring ikke en sekundær overvejelse - den påvirker direkte både kontaktkapaciteten og spolens levetid.

Spolemodstanden stiger med temperaturen (ca 0,4 % pr. °C for kobberviklinger ), hvilket betyder, at et relæ, der er designet til at trække ind ved 80 % af den nominelle spænding ved stuetemperatur, muligvis ikke kan aktiveres pålideligt ved forhøjede temperaturer, hvis spolespændingen er i den lave ende af forsyningsområdet. Ingeniører bør validere pull-in spændingsmarginen over hele driftstemperaturområdet, ikke kun ved omgivelserne.

På kontaktsiden antager kontinuerlige strømderating-kurver offentliggjort i relædatablade typisk friluftskonvektion. I forseglede kabinetter med dårlig luftstrøm kan den faktiske reduktion være 15-25 % mere aggressiv end den offentliggjorte kurve. Hvor bordpladsen tillader det, giver valg af et relæ en strømklasse højere end den beregnede maksimale belastningsstrøm en meningsfuld termisk frihøjde uden væsentlige omkostninger.

Mekaniske udholdenhedskrav til EV-opladningsinfrastruktur

Kommercielle EV-ladestationer oplever koblingscyklusser, der langt overstiger de fleste industrielle kontrolapplikationer. En travl DC-hurtigladestation kan blive færdig 40-80 opladningssessioner om dagen , der hver kræver tilslutning og frakobling af flere relæer til køretøjsdetektering, sekvensering af forudladning og kontrol af hovedkontaktorer. Over en ti-årig levetid kan dette akkumuleres til 150.000-300.000 mekaniske operationer alene på primære koblingsrelæer.

EV opladningsrelæer beregnet til denne opgave skal opfylde målene for både mekanisk udholdenhed (drift uden belastning) og elektrisk udholdenhed (drift ved nominel belastningsstrøm og spænding). De to tal er ikke ækvivalente - elektrisk udholdenhed ved fuld DC-belastning er typisk en tiendedel eller mindre af den mekaniske udholdenhedsvurdering. Angivelse af kun mekanisk udholdenhed ved sammenligning af relæmuligheder er en almindelig indkøbsfejl, der fører til for tidlige feltfejl.

Foropladningsrelækredsløb, der bruges til at begrænse startstrøm i buskondensatorer før hovedkontaktor lukning, fortjener særlig opmærksomhed. Disse relæer skifter ofte under delvise belastningsforhold, der accelererer en specifik fejltilstand: kontaktflader ru fra gentagen lavenergibuedannelse. Brug af en relætype med forseglede kontakter og ædelmetalkontaktoverlejring i præ-opladningspositionen forlænger vedligeholdelsesintervallerne væsentligt sammenlignet med design med åben ramme.

Valg mellem højspændings-DC-relæer og kontaktorer til vedvarende energisystemer

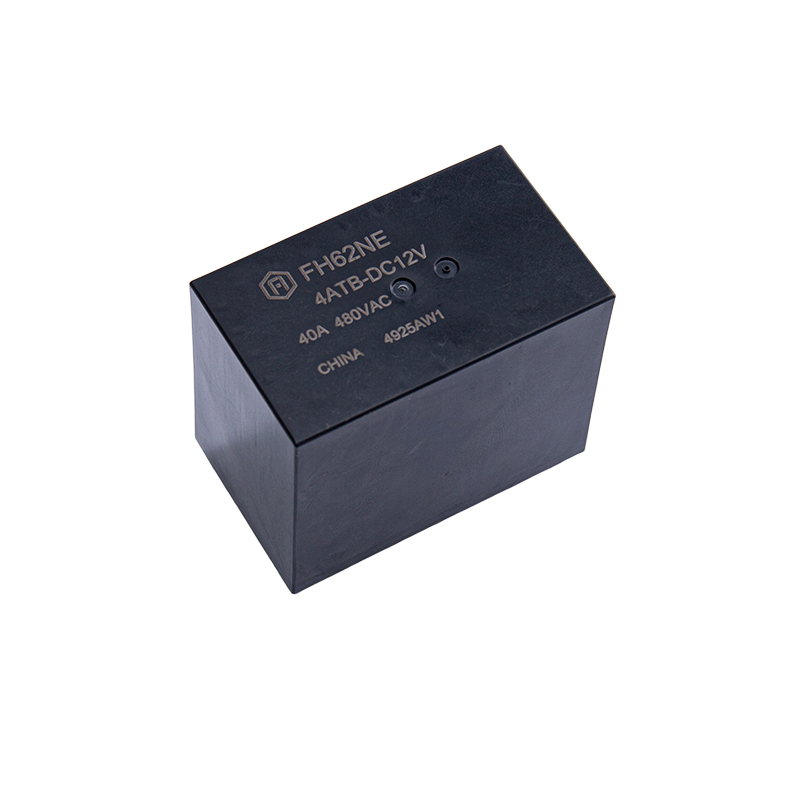

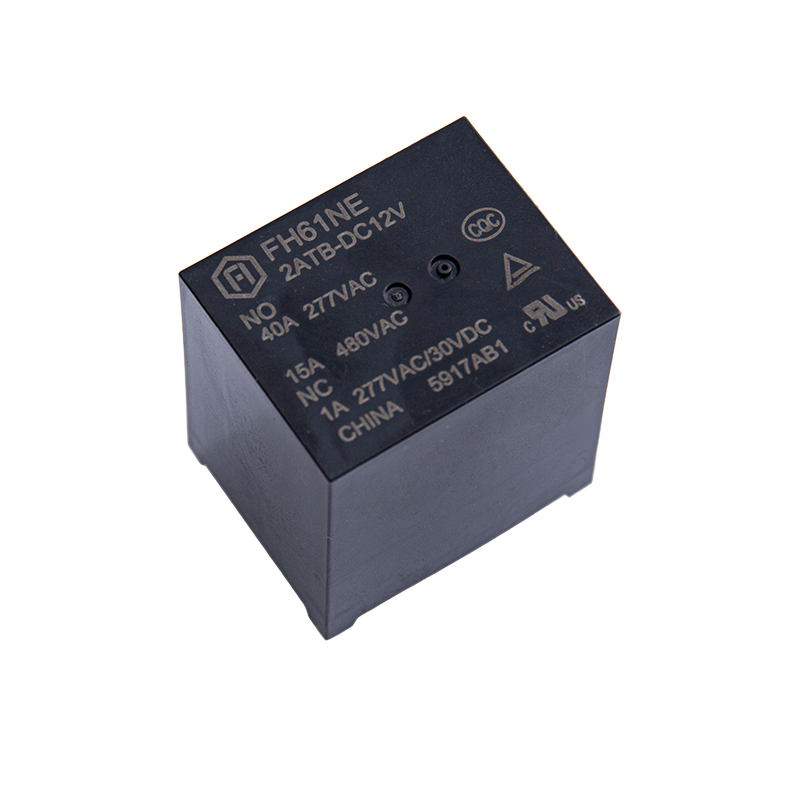

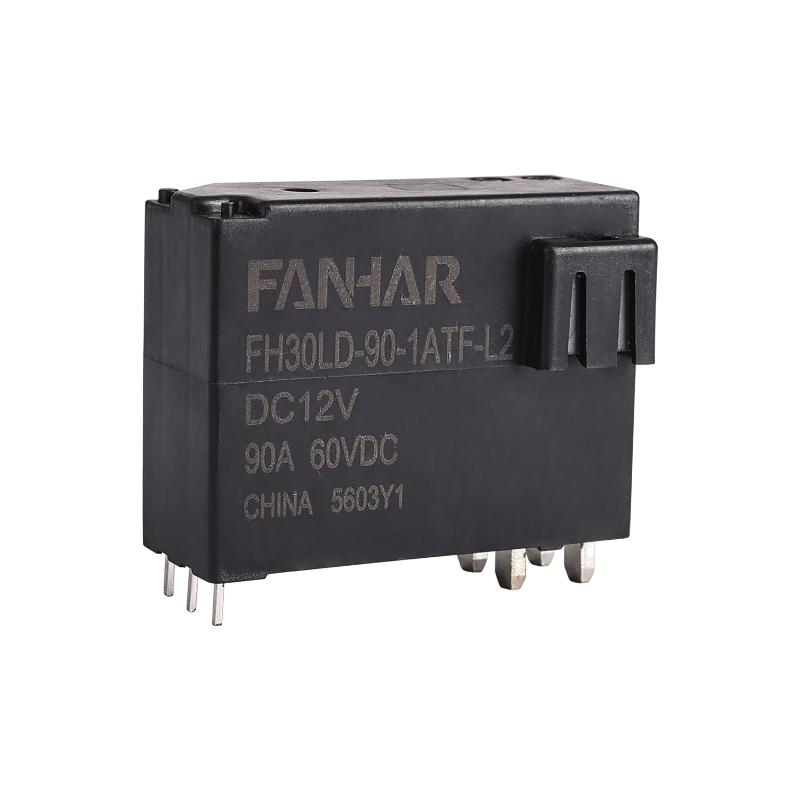

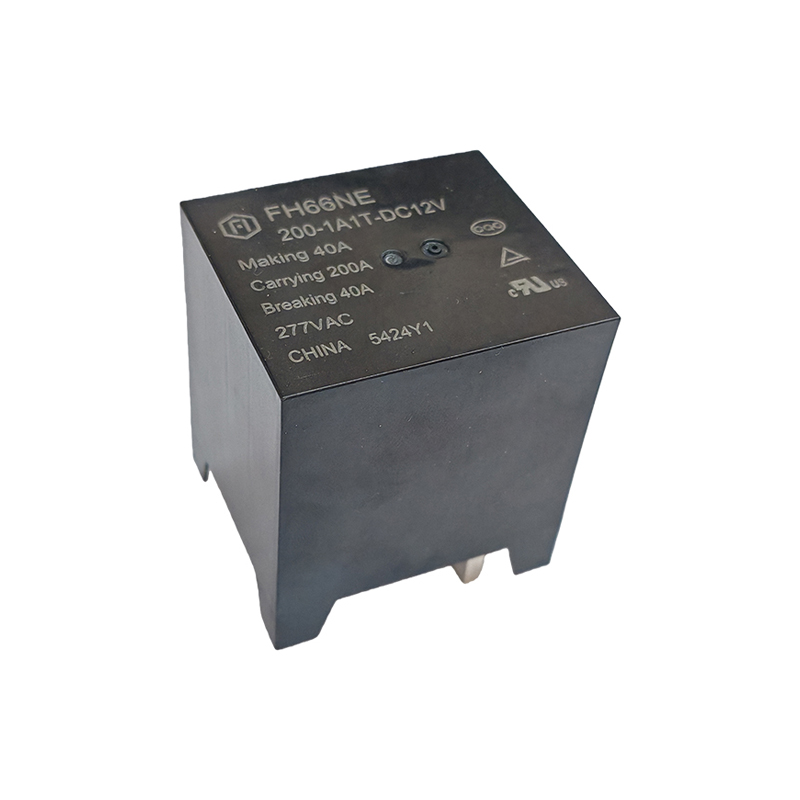

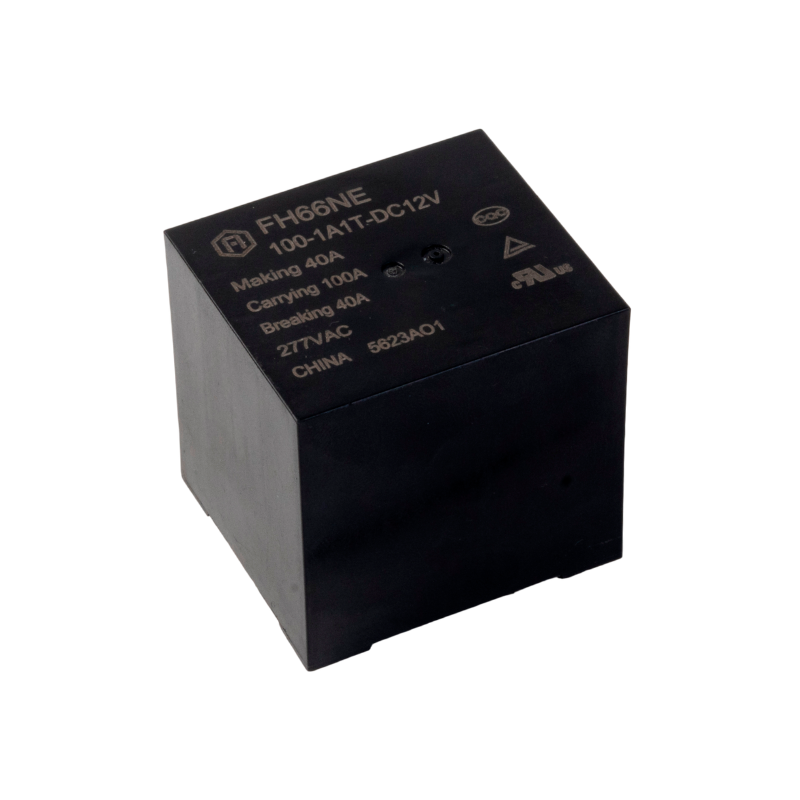

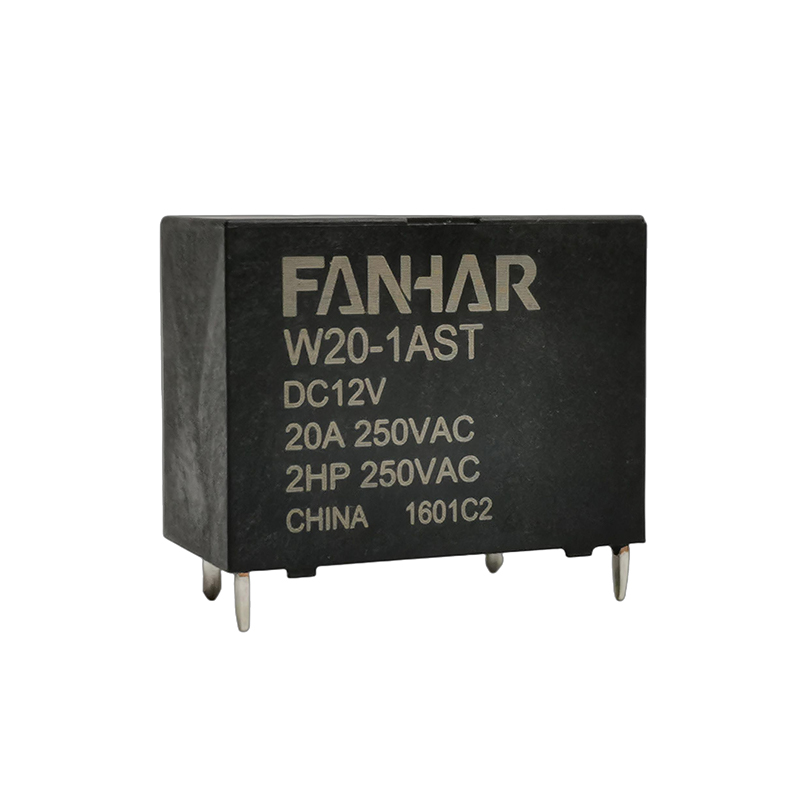

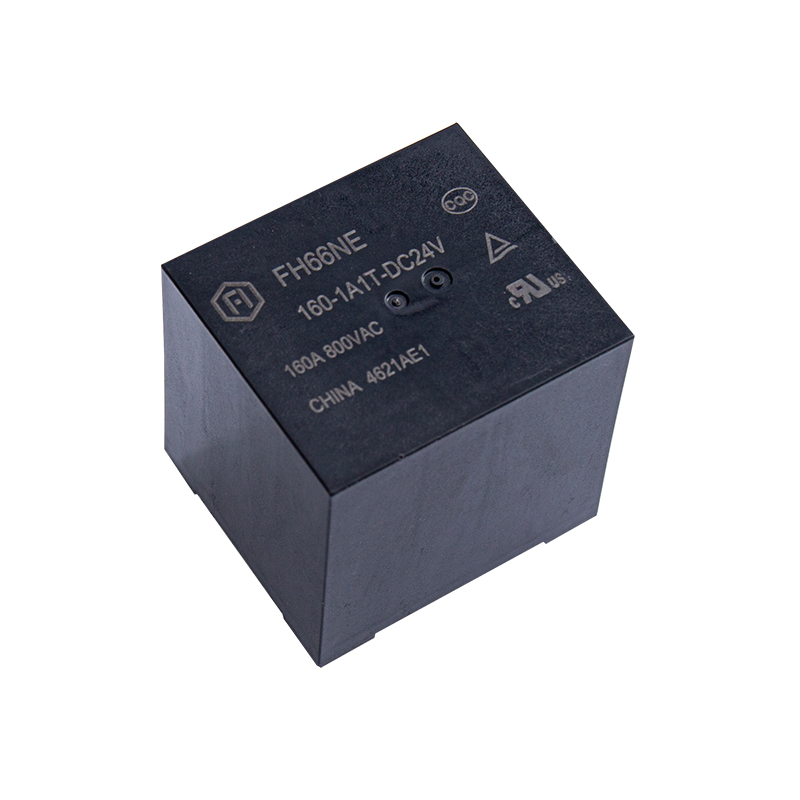

Grænsen mellem Højspændings DC relæer og DC-kontaktorer er ofte misforstået i nyt energisystemdesign. Relæer og kontaktorer deler det samme grundlæggende driftsprincip - en elektromagnetisk spole aktiverer et sæt kontakter - men de adskiller sig i strømkapacitet, formfaktor og den effekt, som de kræver. For Relæer til vedvarende energi i 10A–100A-området tilbyder forseglede relæpakker betydelige kortplads- og vægtfordele i forhold til tilsvarende kontaktorer, med spolestrømforbrug ofte under 1W i låsende konfigurationer.

De praktiske udvælgelseskriterier kommer ned til tre parametre:

• Nominel koblingsstrøm: Relæer foretrækkes generelt op til 100A; derudover er kontaktorer mere omkostningseffektive pr. ampere kapacitet.
• Driftsspænding: Forseglede relæer med magnetisk blowout er nu tilgængelige for op til 1500 VDC, der dækker de fleste bolig- og kommercielle PV-strengspændinger. Utility-skalaapplikationer over 1500 VDC kræver typisk enheder i kontaktorklasse.
• Styrekredsløb integration: Relæspoler kan drives direkte fra mikrocontroller eller gatedriverudgange; de fleste kontaktorer kræver en dedikeret 24 VDC eller AC spole forsyningsskinne, hvilket tilføjer styklistekompleksitet.

Vi leverer relæløsninger, der er valideret på tværs af invertere til boliglager, kommercielle PV-kombinationsbokse og DC-koblede batteristyringssystemer, og støtter designteams i at matche den rigtige switching-enhed til hver node i strømkonverteringskæden.
