Mestring af strømføling og beskyttelse: Et dybt dyk ned i strømtransformer og strømsensortransformer

I moderne elektriske systemer – fra smarte hjem til industriel automatisering og vedvarende energi – er nøjagtig strømmåling og pålidelig beskyttelse ikke til forhandling. De usungne helte bag disse funktioner er præcisionsenheder som Nuværende transformer og dets specialiserede varianter. At forstå deres forskellige roller hjælper ingeniører og indkøbsspecialister med at træffe informerede beslutninger, der forbedrer sikkerheden, effektiviteten og systemets levetid.

1. Grundlæggende begreber: Definition af kernekomponenterne

Selvom det ofte bruges i flæng, Nuværende transformer (CT), Strømsensor Transformer , Strømmåletransformator , og Beskyttelsesrelæ CT tjene unikke formål. En standard Nuværende transformer sænker høje primærstrømme til sikre, målbare niveauer. Den Strømsensor Transformer integrerer signalbehandling til et direkte mikrocontroller-interface. Den Strømmåletransformator prioriterer høj nøjagtighed over en bred vifte af fakturering og overvågning. Endelig Beskyttelsesrelæ CT er designet til at forblive lineær under fejltilstande, hvilket sikrer, at beskyttelsesrelæer fungerer korrekt.

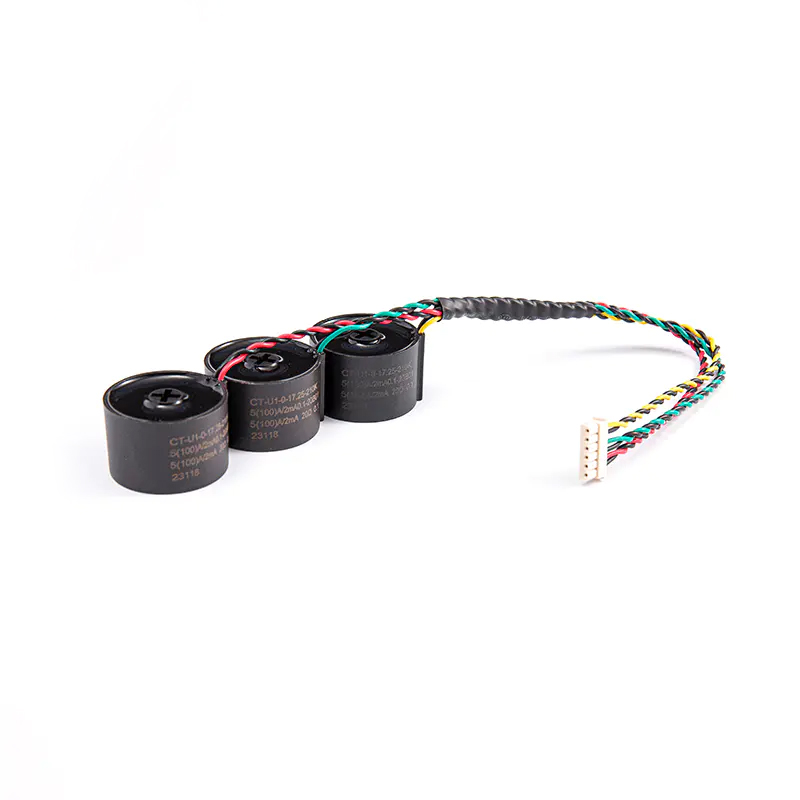

• Nuværende transformer (CT): Almindelig, galvanisk isoleret føler.
• Strømsensor Transformer: Indbygget elektronik til forstærkede/outputsignaler.

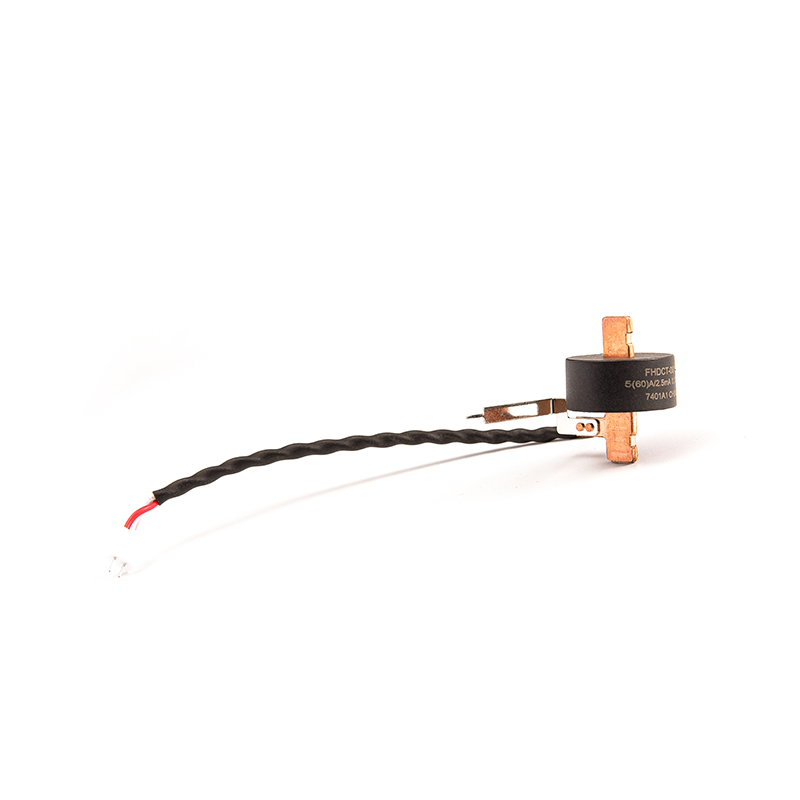

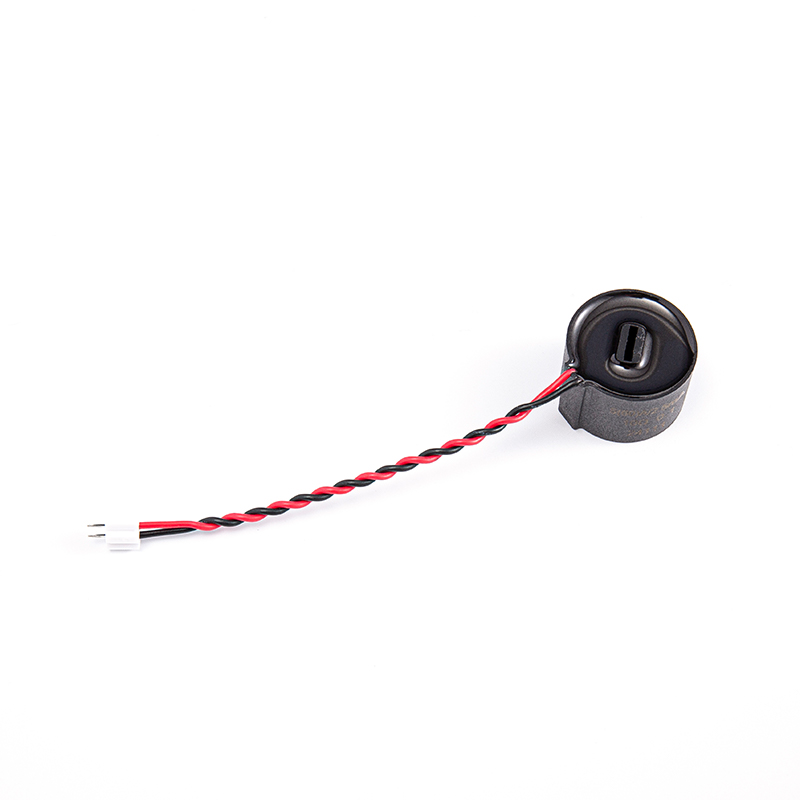

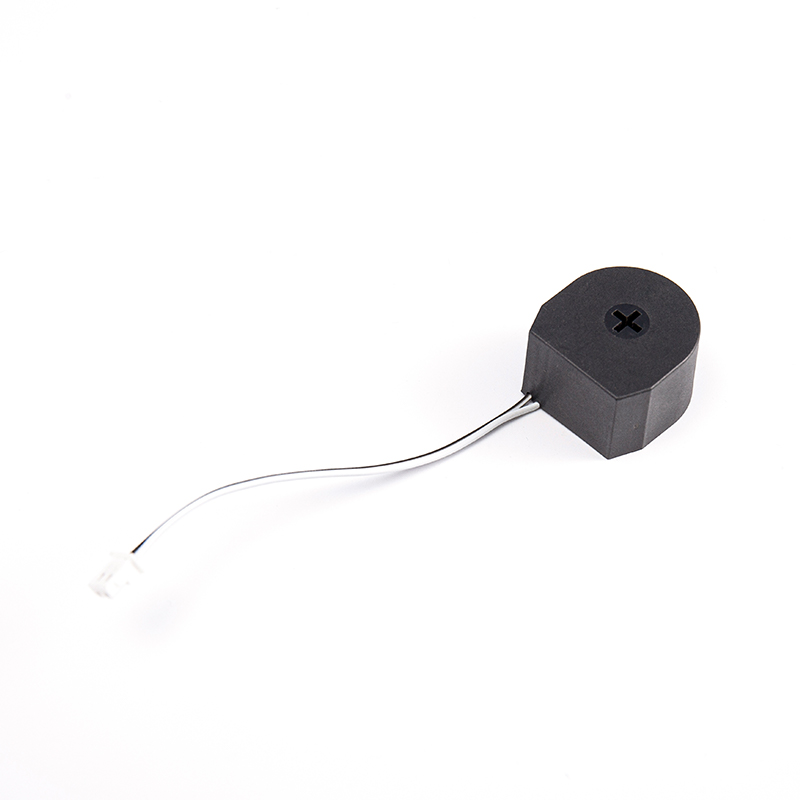

• Strømmåletransformator: Høj nøjagtighed (klasse 0.5, 0.2) til måling af indtægtsgrad.
• Beskyttelsesrelæ CT: Knæpunkt med høj mætning, til kortslutningsdetektion.

2. Udvælgelseskriterier: Tilpasning af den rigtige CT til din applikation

At vælge mellem en Nuværende transformer og en Beskyttelsesrelæ CT afhænger af dit systems prioritet: målingstrohed eller fejlmodstandsdygtighed. For energistyringssystemer, en Strømmåletransformator med 0,5% nøjagtighed er ideel. Omvendt, for motorbeskyttelsesrelæer eller gitterbeskyttelsespaneler, en Beskyttelsesrelæ CT med 5P10 eller 5P20 nøjagtighedsklasse er obligatorisk for at undgå kernemætning under overspændinger.

2.1 Sammenlignende oversigt: Måling vs. beskyttelses-CT'er

Tabellen nedenfor fremhæver kritiske forskelle, når du vælger mellem en standard Strømmåletransformator og en Beskyttelsesrelæ CT til dit næste projekt.

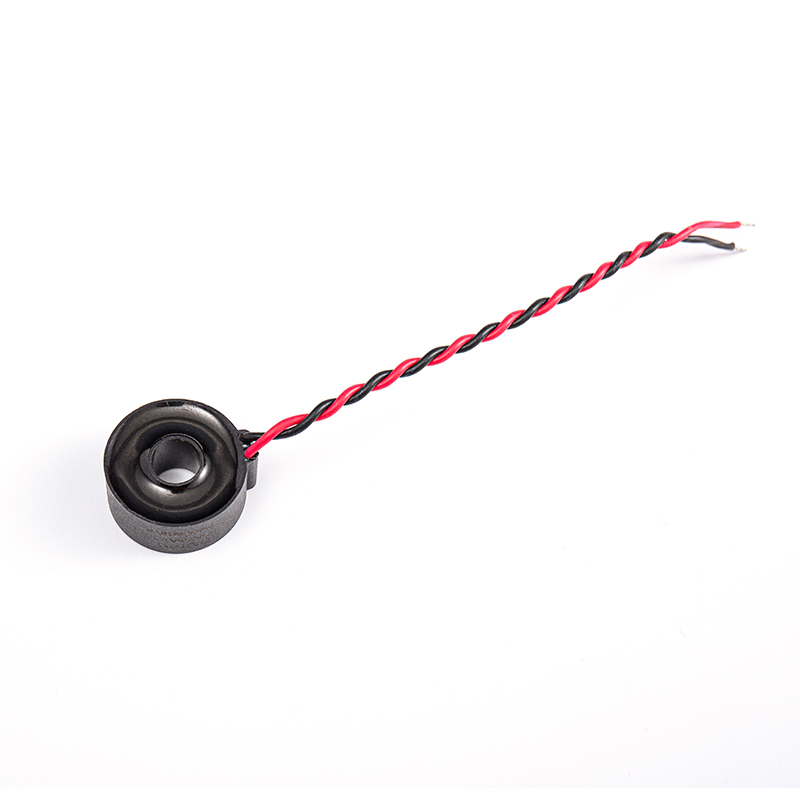

3. Teknisk dybdedykning: Strømsensor Transformer for moderne elektronik

Med udbredelsen af IoT og smarte enheder er Strømsensor Transformer har udviklet sig ud over en simpel spole. Moderne varianter integrerer belastningsmodstande, forstærkere og endda analog-til-digitale grænseflader. Dette "sensorklare" design reducerer styklistekompleksiteten for smarte målere, EV-opladere og industrielle controllere.

• Udgangstyper: Spændingsudgang (0-3,3V, 0-5V) eller 4-20mA sløjfedrevet.
• Frekvensrespons: Optimeret til 50/60 Hz, men bredbåndstyper op til 1 kHz tilgængelige.
• Nøglespecifikationer at kontrollere: Fasevinkelfejl (kritisk for effektfaktorkorrektion) og isolationsspænding (typisk 3-5 kV).
• Integrationstip: Vælg en Strømsensor Transformer med indbygget afskærmning til at afvise eksterne magnetiske felter i inverter-tætte miljøer.

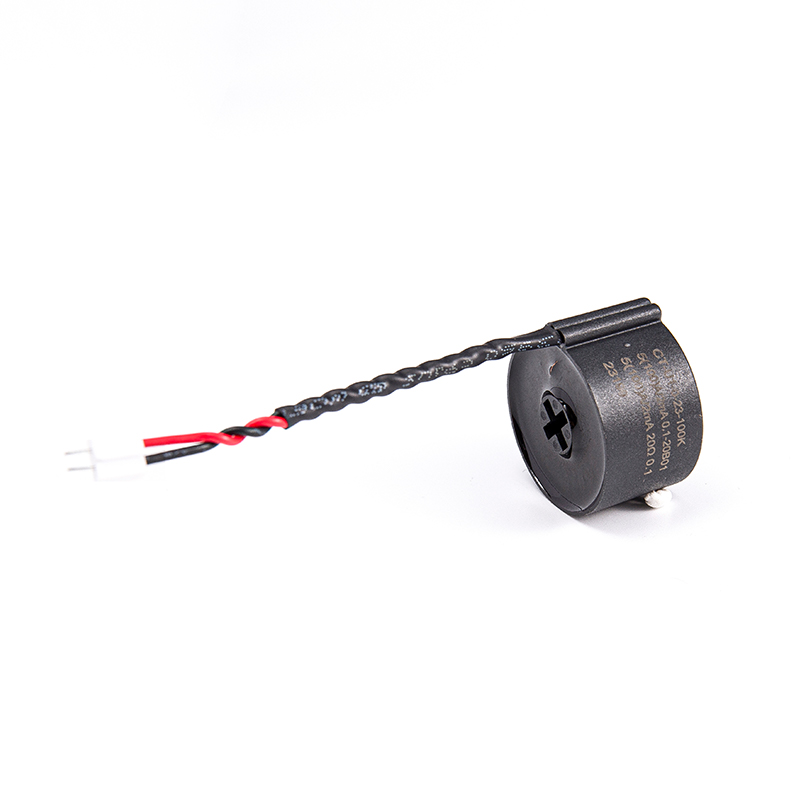

4. Ansøgningsfokus: Beskyttelsesrelæ CT i Ny Energi & Industriel Kontrol

I solcelleanlæg og ladepæle kræver lysbuefejl og jordoverstrømme en robust Beskyttelsesrelæ CT . I modsætning til standard CT'er bevarer disse enheder linearitet op til 30 gange den nominelle strøm, hvilket sikrer, at beskyttelsesrelæer modtager nøjagtige signaler under kortslutninger. For motorkontrolcentre (MCC'er), parring en Beskyttelsesrelæ CT med termiske overbelastningsrelæer forhindrer generende udløsning samtidig med, at fejlsikker drift sikres.

• PV kombinationsbokse: Brug 5P10 klasse CT'er til strengstrømovervågning plus DC-følsom reststrømdetektion.
• Opladningsbunker: Dual-core CT'er (måler beskyttelsesviklinger i én kerne) sparer plads og reducerer omkostningerne.

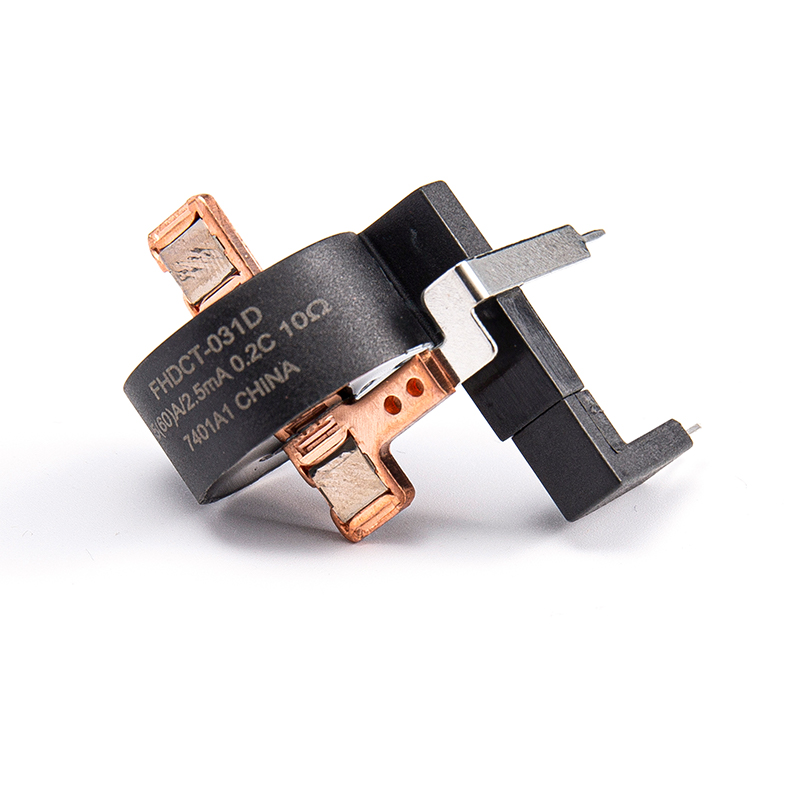

• Smart målere: Kræv en strømmåletransformator med 0,2S klasse til tovejsmåling (solar eksport/import).

5. Installation og bedste praksis: Undgå almindelige CT-fælder

Selv en høj kvalitet Nuværende transformer vil mislykkes, hvis den installeres forkert. Overhold altid sekundære regler for åbent kredsløb: Lad aldrig en sekundær CT være åben, mens primærstrømmen løber - farlige højspændinger kan forekomme. For Beskyttelsesrelæ CT installationer, kontroller knæpunktspændingen (Vk) er mindst 2x den maksimale relæspænding under fejlforhold. Brug kortslutningsblokke til sikker frakobling.

• Polaritet: Marker P1/P2 (primær) og S1/S2 (sekundær). Omvendt polaritet forårsager forkerte effektaflæsninger.
• Byrdetilpasning: Overskridelse af VA-vurderingen på en Strømmåletransformator øger forholdsfejlen med 0,5%-2%.
• Kabellængde: For sekundære ledninger >10 meter øges ledningsmåleren for at holde sløjfemodstanden <25 % af den nominelle belastning.

FAQ: Dine topspørgsmål om strømtransformatorer, beskyttelses-CT'er og målesensorer

1. Hvad er forskellen mellem en Strømmåletransformator og en Beskyttelsesrelæ CT ?

A Strømmåletransformator er optimeret til høj nøjagtighed (0,2-1,0%) ved normale driftsstrømme, typisk op til 120% af nominel primærstrøm. Den bruger kerner med lavere mætning og er velegnet til energimåling og effektovervågning. I modsætning hertil, en Beskyttelsesrelæ CT er designet til at opretholde linearitet under fejlforhold (op til 20-30x mærkestrøm) med nøjagtighedsklasser som 5P10 eller 10P20. Dens kerne har et højere mætningsknæpunkt, hvilket sikrer, at relæer fungerer korrekt uden forvrængning. Brug af en måle-CT til beskyttelse kan føre til kernemætning og relæer, der ikke fungerer under kortslutninger.

2. Hvordan vælger jeg det rigtige Strømsensor Transformer til et mikrocontroller (f.eks. Arduino eller STM32) projekt?

For en direkte mikrocontroller-grænseflade skal du vælge en Strømsensor Transformer med indbygget signalbehandling. Se efter spændingsudgangsmodeller (0-3,3V eller 0-5V), der matcher din ADC-reference. Nøgleparametre: omdrejningsforhold (f.eks. 1000:1), udgangsfølsomhed (mV/A) og fasefejl (<1°). Alternativt kan du vælge en standard CT plus en ekstern belastningsmodstand og et op-amp kredsløb. For præcision skal du bruge en CT med en indbygget præcisionsbelastning og en skinne-til-skinne udgangsforstærker. Mange designs inkluderer også en DC-offset (f.eks. 2,5V til bipolær strømføling).

3. Hvorfor gør min Nuværende transformer læse nul eller svag strøm efter installation?

Almindelige årsager omfatter: (1) Åbent sekundært kredsløb — efterlad aldrig sekundært ubelastet; anbring altid en belastningsmodstand eller kortslutningsblok. (2) Forkert kerne fastspænding — split-core CT'er skal klikke helt lukket; snavs eller forskydning reducerer koblingen. (3) Forkert ledningspolaritet — skift S1/S2-ledninger. (4) Utilstrækkelig primær strøm — CT'er har en minimum startstrøm (typisk 0,5-1 % af nominel). (5) Sekundær belastning for høj — reducer kabellængden eller øg ledningsvidden. Brug en clip-on-måler til at kontrollere, at primærstrøm eksisterer, før du fejlfinder CT'en.

4. Kan en Beskyttelsesrelæ CT bruges til energimåling?

Teknisk set, ja, men det anbefales ikke. A Beskyttelsesrelæ CT ofrer lavstrømslinearitet for høj fejltolerance. Ved strømme under 5-10% af nominel, kan dens fejl overstige 2-3%, hvilket gør den uegnet til nøjagtig energiregning eller strømanalyse. Til måleformål skal du altid bruge en dedikeret Strømmåletransformator (Klasse 0,5 eller 0,2). Omvendt bør en måle-CT aldrig bruges i beskyttelseskredsløb - den vil mættes under en fejl, hvilket får beskyttelsesrelæerne til at svigte.

5. Hvilke certificeringer skal jeg kigge efter, når jeg køber en Nuværende transformer for globale markeder?

For sikkerhed og overholdelse, kræve UL 2808 (USA/Canada), IEC 61869-2 (international standard for CT'er) og TUV (Europa). For at overholde miljøkrav, kræve RoHS- og REACH-erklæringer. I PV- og EV-opladningsapplikationer skal du kigge efter UL 1741 eller IEC 62053 for måle-CT'er. For Beskyttelsesrelæ CT , verificere IEC 61869-2-klasser (f.eks. 5P10) og eventuelt VDE 0414. Velrenommerede producenter leverer også ISO 17025-kalibreringscertifikater. Bed altid om testrapporter for forholdsfejl, faseforskydning og knæpunktspænding.
