På et tidspunkt, hvor ny energiproduktion, energilagringssystemer og opladningsbunker til elektriske køretøjer hurtigt bliver udbredt, påvirker nye energirelæer, som nøglekoblingskomponenter i kredsløb, direkte den stabile drift af komplet udstyr gennem deres strømførende evne, sikkerhedsisoleringsniveau og langsigtede pålidelighed. FH20T er et højeffekt PCB-relæ designet til disse behov. Den byder på 43A-koblingskapacitet, 1 Form A-kontakt, en 2,0 mm kontaktspaltemulighed og spoleenergibesparende holdefunktion, hvilket gør den til et ideelt valg til fotovoltaiske invertere, opladningsbunker og andre applikationer.

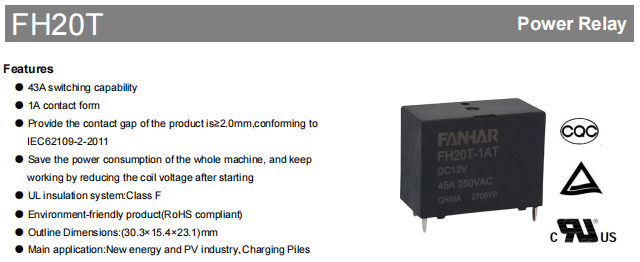

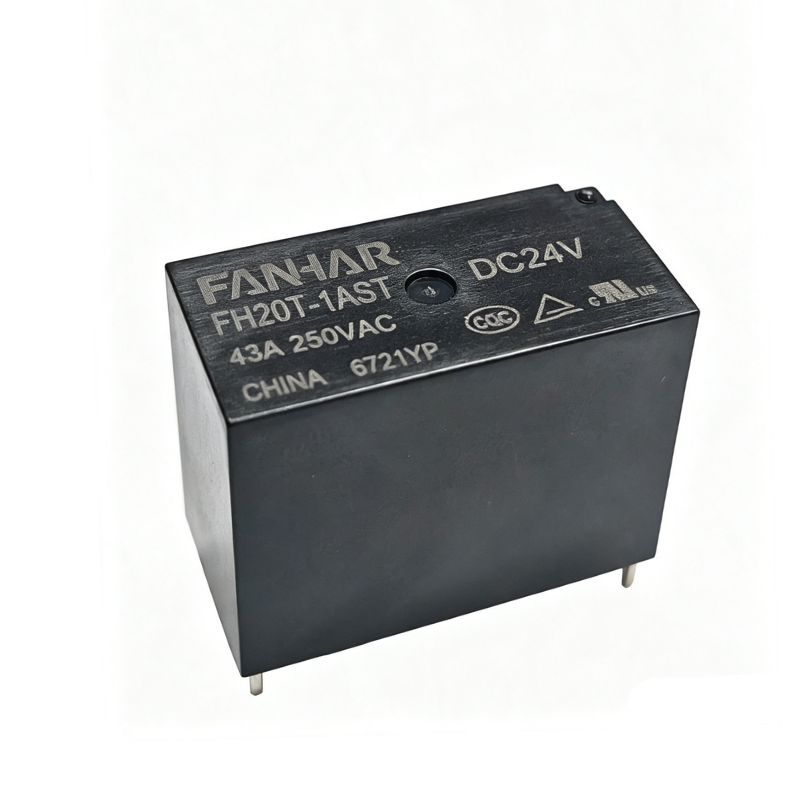

FH20T 43A Nyt Energirelæ FANHAR FH20T er et PCB-relæ med 43A-koblingskapacitet, 1 Form A-kontakt og et valgfrit 2,0 mm kontaktgab. Den er i overensstemmelse med IEC62109-2:2011 og er velegnet til ny energi, solcelle, opladningsbunke og andre applikationer. Det understøtter reduktion af spolespændingen efter opstart for at opretholde driften, hvilket sparer det samlede strømforbrug. Den har et UL klasse F isoleringssystem og er RoHS-kompatibel. Se produkt → Kernefordele: Sikker, effektiv, højtemperaturbestandig
Tilstrækkelig kontaktgab, opfylder fotovoltaiske sikkerhedsstandarder
Mellemrummet efter, at et relæs interne kontakter åbner, påvirker direkte isolationssikkerheden. FH20T tilbyder to muligheder for kontaktgab: Standard Nil-typen er 1,8 mm, og BG-typen er 2,0 mm. Når produktkontaktafstanden er ≥2,0 mm, er den i overensstemmelse med IEC62109-2:2011, "Sikkerhedskrav til strømomformere til fotovoltaiske strømsystemer." Til højspændingsapplikationer såsom fotovoltaiske invertere og opladningsbunker kan valg af BG-version bedre opfylde kravene til sikkerhedsisolering.
Reduktion af spænding efter opstart for holding, sænker det samlede strømforbrug markant
FH20T understøtter en arbejdsstrategi med at reducere spolespændingen efter opstart for at opretholde driften. Efter at relæet trækker ind, skal der kun opretholdes en lavere spolespænding for at holde kontakterne lukkede. Sammenlignet med kontinuerlig fuldspændingskørsel kan dette effektivt reducere spolens strømforbrug. Holdespændingsanbefalingerne i databladet er:
- Omgivelsestemperatur 23°C: Holdespænding 40%–70% Un
- Omgivelsestemperatur 85°C: Holdespænding 40%–55% Un
Denne funktion hjælper med at reducere systemtemperaturstigning og strømtab, hvilket gør den velegnet til opladning af bunker, invertere og andet udstyr, der har brug for langvarig standby eller kontinuerlig drift.
UL klasse F isoleringssystem, tilpasser sig højtemperaturmiljøer
FH20T bruger et UL klasse F isoleringssystem, som hjælper med at opretholde isoleringens pålidelighed i højtemperaturmiljøer. Dens driftstemperaturområde er -40°C til 85°C, tilpasset de brede temperaturkrav i nye energi- og industrielle kontrolscenarier.
Miljøvenlige materialer, RoHS-kompatibel
Produktet overholder RoHS miljøkrav og indeholder ikke skadelige stoffer som bly, kviksølv og hexavalent krom. Det kan opfylde kravene i regioner med strenge miljøbestemmelser, såsom EU, til eksport.
Belastningskapacitet og elektriske parametre
Kontaktsystemet i FH20T bruger AgSnO₂-materiale, der kombinerer modstand mod svejsning og buerosion. Den indledende kontaktmodstand styres til ≤100mΩ (under 6VDC 1A testbetingelser), hvilket sikrer lavt ledningstab. Med hensyn til isoleringsydelse når den indledende isolationsmodstand 1000MΩ (500VDC), den dielektriske styrke mellem åbne kontakter er 2500VAC/1min, og den dielektriske styrke mellem spole og kontakter er 4500VAC/1min, hvilket giver tilstrækkelig sikkerhedsmargin til høj-lavspændingsisolering. Driftstiden er ≤20 ms, og udgivelsestiden er ≤10 ms, hvilket opfylder kravene til reaktionshastigheden for de fleste industrielle kontrol- og kraftelektronikapplikationer.
Hovedbelastning og elektriske parametre
| Vare | Parameter |
|---|---|
| Kontaktformular | 1A |
| Kontaktmateriale | AgSnO₂ |
| Nominel belastning | 43A 250VAC |
| Maks. skiftespænding | 277VAC |
| Maks. skiftestrøm | 43A |
| Maks. omskiftningskapacitet | 11250VA |
| Min. tilladt belastning | 5VDC 100mA |
| Kontaktmodstand | ≤100mΩ (6VDC 1A) |
| Isolationsmodstand | 1000MΩ (500VDC) |
| Dielektrisk styrke | Mellem åbne kontakter: 2500VAC, 1min; mellem spole og kontakter: 4500VAC, 1min |
| Driftstid | ≤20ms |
| Frigivelsestid | ≤10ms |
| Opsigelse | PCB |
Spolespecifikationer og energibesparende holding
FH20T leverer tre standard spolespændinger: DC5V, DC12V og DC24V, alle med en nominel effekt på 3800mW. Forskellige spolespændinger svarer til forskellige driftsspændinger, frigivelsesspændinger, nominelle strømme og spolemodstande, hvilket giver brugerne mulighed for hurtigt at matche i overensstemmelse med systemets styrespænding. Driftsspændingen er den mindste spænding, der kræves for pålidelig pull-in af relæet, og designet skal sikre, at drivspændingen ikke er lavere end denne værdi; udløsningsspændingen bestemmer følsomheden for nulstilling af strømmen.
Spole specifikationer
| Nominel Spænding | Driftsspænding VDC | Udløs spænding VDC | Nominel strøm (±10%) | Kollimodstand (±10%) | Nominel Strøm | Max spænding |
|---|---|---|---|---|---|---|
| DC 5V | ≤3,75 | 0.25 | 760mA | 6,60Ω | 3800mW | DC 6,0V |
| DC 12V | ≤9,00 | 0.60 | 316,7mA | 37.9 | DC 14,4V | |
| Tolerance | 0,1 % til 5 % | 1.20 | 158,3mA | 151.6 | DC 28,8V |
Holdespændingsanbefaling: ved en omgivelsestemperatur på 23°C er holdespændingen 40%–70% Un; ved 85°C er det 40%–55% Un. Ved at reducere spændingen efter opstart for at holde, kan relæet forblive trukket ind, mens det effektivt reducerer spolens strømforbrug, hvilket hjælper det komplette udstyr med at opnå energibesparende design. Hvis systemet har ekstremt høje krav til strømforbrug, kan der vælges en højere spolespænding (såsom 24V). Dens driftsstrøm er mindre, og med den spændingsreducerende holdefunktion kan det samlede strømforbrug reduceres yderligere.
Mekanisk styrke og miljøtilpasningsevne
Nyt energiudstyr udsættes ofte for vibrationer, stød og store temperaturændringer. FH20T klarer sig godt i mekanisk ydeevne: Funktionel stødmodstand kan nå 196m/s² (20g), og destruktiv stødmodstand når 980m/s² (100g), tilstrækkeligt til at klare utilsigtede kollisioner under transport og installation. Vibrationsmodstanden er 10Hz-55Hz med en amplitude på 1,5 mm, hvilket sikrer stabil drift nær vibrationskilder såsom ventilatorer og kompressorer. Driftstemperaturområdet er -40°C til 85°C, og luftfugtighedstolerancen er 5%-85%, tilpasset fugtige omgivelser.
| Vare | Parameter |
|---|---|
| Stødmodstand | Funktionel: 196m/s² (20g); ødelæggende: 980m/s² (100g) |
| Vibrationsmodstand | 10Hz–55Hz, 1,5 mm DA |
| -40°C til 85°C | 0,1 % til 5 % |
| Driftsfugtighed | 5 %-85 % |
| Mekanisk liv | 2×10⁵ ops |
| Elektrisk levetid | 43A 250VAC, 2×10⁴ ops (ON/OFF=1s/9s, stuetemperatur) |
| Vægt | Ca. 23g |
Med hensyn til levetid er den mekaniske levetid 2×10⁵ operationer, og den elektriske levetid er 2×10⁴ operationer under 43A 250VAC, ON/OFF-forhold 1s/9s og rumtemperaturforhold. Ovenstående levetidsdata er referenceværdier under de testbetingelser, der er angivet i databladet. Den faktiske levetid vil blive påvirket af belastningstype, koblingsfrekvens, omgivende temperatur og andre faktorer. For udstyr såsom ladebunker og invertere kan dette levetidsniveau opfylde flere års normale brugscyklusser.
Konstruktion og valg baseret på driftsmiljø
FH20T giver to interne strukturbeskyttelsesmetoder, som kan vælges i henhold til renheden af det faktiske arbejdsmiljø:
- Fluxsikker: Velegnet til rene miljøer, fri for ætsende gasser som H₂S, SO₂, NO₂ og ledende støv. Denne type kan forhindre flusmiddel i at trænge ind under lodning og har en omkostningsfordel.
- Plastforseglet: Anbefales til ikke-rene miljøer såsom industriområder og udendørs skabe, der kan indeholde ætsende gasser eller støv. Den plastforseglede struktur kan mere effektivt isolere eksterne forurenende stoffer og sikre langsigtet lav kontaktmodstand.
De to strukturer har samme omridsdimensioner: 30,3 mm (L) × 15,4 mm (B) × 23,1 mm (H). De bruger standard PCB pin montering. PCB-layouttolerancen anbefales at blive kontrolleret inden for ±0,1 mm. For oversigtsdimensionstolerancer henvises til de detaljerede anmærkninger i databladet.
Typiske applikationer
FH20T er hovedsageligt designet til ny energi, PV-industrien og ladebunker. I disse applikationer bruges det som et PCB-monteret strømrelæ til belastningsskift og strømstyring, hvor der kræves 43A koblingsevne, høj isoleringsydelse og et kompakt fodaftryk.
Fotovoltaiske invertere og PV-systemer
FH20T kan bruges i fotovoltaiske invertere og PV-systemer til belastningsomskiftning, hjælpestrømstyring og udgangsstyring. Når designet skal være i overensstemmelse med IEC62109-2:2011, kan BG-versionen med en kontaktafstand på 2,0 mm vælges.
Opladningsbunker
I ladebunker kan FH20T bruges til intern strømkobling, udgangsstyring og hjælpebelastningsstyring. Dens 43A switch-kapacitet og PCB-montering gør den velegnet til kompakte opladningsudstyrsdesign.
Nyt energiudstyr
Til andet nyt energiudstyr leverer FH20T en koblingsløsning til strømstyring og belastningsskift. Hvis relæet bruges til kontinuerlig strømføring, bør derating evalueres baseret på omgivelsestemperatur, PCB kobberfolie og terminal temperaturstigning.
Ofte stillede spørgsmål
Q1: Hvilke spolespændingsspecifikationer giver FH20T?
Standard spolespændinger inkluderer DC5V, DC12V og DC24V, alle med en nominel effekt på 3800mW. For specifik driftsspænding, udløsningsspænding og spolemodstand henvises til tabellen "Spolespecifikationer" ovenfor.
Spørgsmål 2: Hvordan vælger man mellem flussikker og plastforseglet?
Vurder efter driftsmiljøets renhed: rene miljøer (fri for ætsende gasser som H₂S, SO₂, NO₂, støv og andre forurenende stoffer) anbefales at bruge Flux-sikrede; ikke-rene miljøer (indeholdende ovennævnte ætsende gasser eller forurenende stoffer) anbefales at bruge plastforseglet.
Q3: Opfylder produktet miljøkravene?
Ja, FH20T er et RoHS-kompatibelt produkt.
Spørgsmål 4: Er 43A af FH20T en kontinuerlig strømførende kapacitet eller en koblingsevne?
Databladet specificerer en nominel belastning på 43A 250VAC (resistiv belastning), en maksimal koblingsstrøm på 43A og en maksimal koblingskapacitet på 11250VA. Hvis det bruges til kontinuerlig strømføring, bør derating-evaluering udføres i kombination med omgivelsestemperatur, PCB-kobberfolie og terminaltemperaturstigning.
Konklusion
FH20T nyt energirelæ tager 43A omskiftningskapacitet, BG version ≥2,0 mm sikkerhedsgab, IEC62109-2:2011 overensstemmelse, UL klasse F isoleringssystem og spolespændingsreducerende holdefunktion som dets kernekonkurrenceevne. Den opfylder ikke kun de strenge krav til sikkerhedsisolering af fotovoltaiske invertere, men tilpasser sig også stræben efter høj strøm og lang levetid i opladningsbunker til elektriske køretøjer. Dets kompakte printkortdesign og fleksible miljøtilpasningsevne gør det til en pålidelig koblingskomponent i nye energiprodukter.
For flere spolespændingsmodeller eller tilpasningstjenester, kontakt venligst vores tekniske supportteam. Specifikationerne kan ændres uden varsel. Se venligst det seneste officielle datablad.
