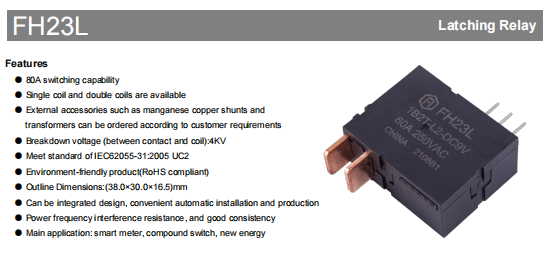

Den FH23L er en høj ydeevne elektrisk låserelæ designet til smarte målere, sammensatte kontakter og nye energiapplikationer. Med en kraftfuld koblingskapacitet på 80A og fremragende elektrisk ydeevne bevarer FH23L stabil drift i barske miljøer og opfylder kravene i IEC62055-31:2005 UC2-standarden.

Kerne fordele

Energieffektiv: Magnetisk retentionsdesign kræver kun elektrisk energi under skiftetilstand, hvilket reducerer energiforbruget betydeligt

Ultrabelastning: 80A maksimal koblingsstrøm, 15.000 VA koblingskapacitet, imødekommer høje strømbehov

Langvarig: Mekanisk levetid op til 100.000 cyklusser, elektrisk levetid 5.000 cyklusser (UC2-standard)

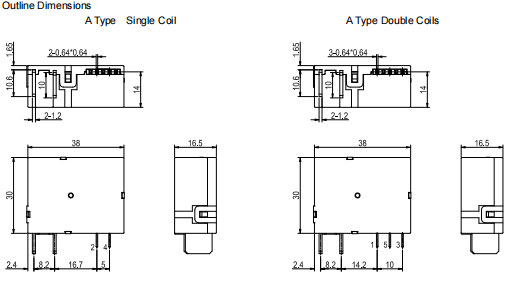

Kompakt design: Kompakt størrelse på 38,0 x 30,0 x 16,5 mm, nem at automatisere Installation

Miljøoverholdelse: RoHS-kompatibel, grønt produkt

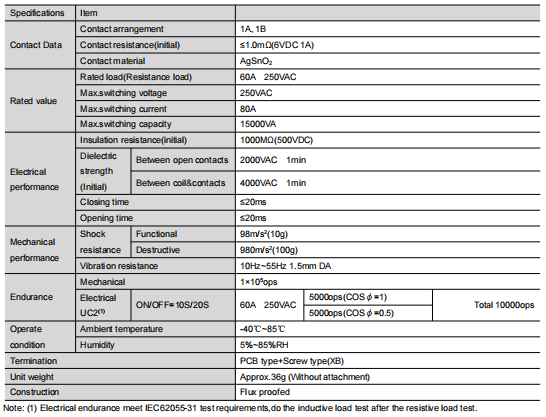

Tekniske parameter højdepunkter

Elektriske egenskaber

Kontaktmodstand: ≤1.0mΩ (startværdi)

Isolationsmodstand: 1000MΩ (500VDC)

Spændingsmodstandsstyrke: 2000VAC (1 minut)

Skiftetid: ≤20ms (luk/afbryd)

Miljøtilpasning

Driftstemperatur: -40 ℃ ~ 85 ℃ Bredt temperaturområde

Fugtighedsområde: 5% ~85%RH

Vibrationsmodstand: 10Hz~55Hz, 1,5 mm amplitude

Slagmodstand: Funktionel 98m/s²(10g), Destruktiv 980m/s²(100g)

Alsidige konfigurationer

Den FH23L provides flexible configuration options to meet the needs of different applications:

Indstillinger for spoletype

Single Coil Version: pladsbesparende, forenkle ledninger

Dual Coil Version: uafhængig kontrol af åbning og lukning, mere pålidelig drift Pålidelig

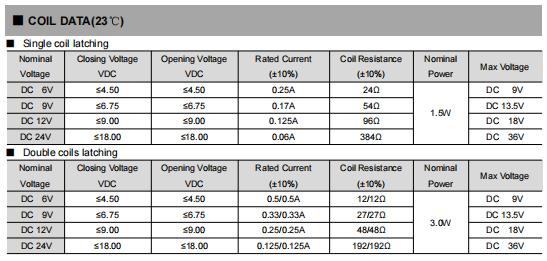

Spændingsspecifikation

Understøtter en række DC-spændinger: 6V/9V/12V/24V, hver spændingsspecifikation giver detaljerede blokerings-/frigivelsesspændingsparametre

Valgfrit tilbehør

Eksternt tilbehør såsom mangan-kobber shunts og transformere er tilgængeligt i henhold til kundernes krav

Typiske anvendelsesscenarier

Smart målesystem: præcis styring, lavt energiforbrug

Nyt energiudstyr: solinvertere, vindkraftkontrolsystem

Sammensat koblingsenhed: høj pålidelighed Kredsløbskobling

Smart home system: DIN-skinne montering, pladsbesparende

Installations- og brugsanbefalinger

Den anbefalede kørespænding er 1~1,5 gange den nominelle spænding

Pulsbredde ≥50ms, undgå langvarig energitilførsel (mere end 1 minut)

Punktlodning anbefales til belastningsterminalerne, undgå reflowlodning eller bølgelodning

Bekræft status for relæerne før brug, og nulstil om nødvendigt

Tilpasset service

FH23L understøtter personlig tilpasning, herunder kontaktmateriale, PCB-monteringstype, spolekonfiguration osv. Vores ingeniørteam kan give dig professionel teknisk support og løsninger.

Kontakt os i dag for den optimale konfiguration af FH23L elektriske låserelæer, der giver pålidelige koblingsløsninger til din smarte måler og nye energiprojekter!

Den FH23L Latching Relay delivers high-performance switching with 80A capacity and 15000VA rating, featuring energy-efficient operation (zero power in steady state) and extended lifespan (100,000 mechanical operations). Its compact 38×30×16.5mm design withstands extreme temperatures (-40℃ to 85℃), making it ideal for smart meters, renewable energy systems, and industrial automation. Available in single/dual coil configurations (6-24VDC) with custom accessory options, this RoHS-compliant, ISO-certified relay offers reliable power control.
