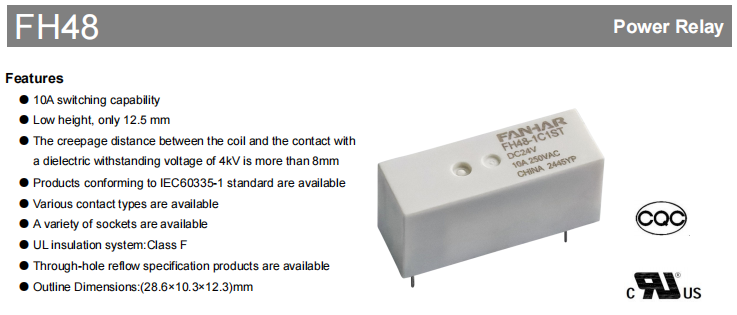

FH48 Industrial Relay

Automationsudstyr, husholdningsapparater og industrielle kontrolsystemer er alle afhængige af relæer, fordi de er pålidelige og pladseffektive. Dette formål er præcis, hvad FH48-seriens relæ er designet til. Den integrerer høj koblingsevne. Den har også et ultraslankt design. Den har isoleringsevne. Det har omfattende certificeringer. Dette giver ingeniører en robust og kompakt løsning.

Kerne fordele

Essensen af FH48-serien ligger i dens præcise ingeniørmæssige balance. På trods af sine kompakte dimensioner på 28,6×10,3×12,3 mm, er den i stand til at skifte belastninger op til 10A. Dens ultralave højde på kun 12,5 mm er særligt bemærkelsesværdig, da den frigør værdifuld plads til stadig mere slanke elektroniske enheder og printkort med høj tæthed. Produktet anvender et flux-resistent design eller en fuldstændig plastikforseglet konstruktion, der effektivt afviser støv, fugt og skadelige gasser (som f.eks. temperaturspektrum fra -40 ℃ til 85 ℃ og rummer forskellige miljøer fra rene rum til industrielle omgivelser.

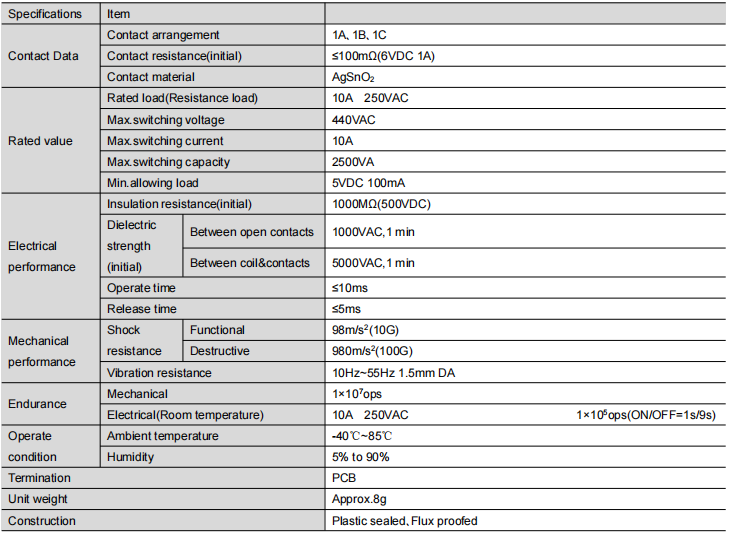

Nøgle tekniske parametre og ydeevne

Denne serie af relæer tilbyder enestående ydeevne og pålidelige detaljer:

Elektrisk ydeevne : Anvender sølvtinoxid (AgSnO₂) kontaktmateriale, der giver stærk modstandsdygtighed over for erosion. Den indledende kontaktmodstand er så lav som ≤100mΩ, hvilket sikrer lavt strømforbrug og lang levetid. Isolationsmodstanden når 1000MΩ, og den dielektriske styrke mellem spolen og kontakterne er 5000VAC, hvilket sikrer en robust sikkerhedsbarriere.

Mekanisk og holdbarhed : Hurtige betjenings- og udløsningstider (≤10ms / ≤5ms) sikrer hurtig respons. Mekanisk udholdenhed er op til 10 millioner operationer. Under den nominelle belastning på 10A 250VAC når den elektriske udholdenhed også 10 millioner operationer, hvilket opfylder behovene for langsigtet stabil drift.

Fleksibel kørsel : Giver et omfattende udvalg af spolespændingsmuligheder fra DC5V til DC60V, med strømforbrug fra 250mW til 300mW, hvilket letter sømløs integration med forskellige kontrolkredsløb.

Fleksibel konfigurations- og valgvejledning

FH48-serien giver meget fleksible konfigurationer til at opfylde forskellige kredsløbsdesignbehov:

Kontaktformular : Tilbyder tre væsentlige konfigurationer: 1A (normalt åben), 1B (normalt lukket) og 1C (omskifter).

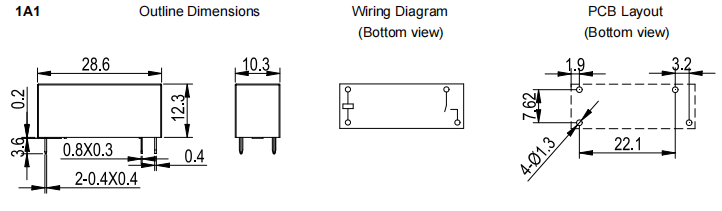

Monteringstype : Mange PCB-stiftkonfigurationer er tilpasset (Type 1, 2, 3), med omfattende dimensionsskemaer og ledningsvejledninger som supplement til dem.

Beskyttelsesniveau :Valget mellem den standard flux-resistente type og den fuldt plastikforseglede version afhænger af driftsmiljøet.

Bestillingskoden "FH48-1A1ST-XXXDC12V" angiver tydeligt type, kontaktform, monteringsmåde, konstruktion, kontaktmateriale og spolespænding, hvilket letter nøjagtigt valg.

Sikkerhedsgodkendelser og overholdelse

Produktet har opnået adskillige internationale almindelige sikkerhedscertificeringer, herunder:

UL / cUL (filnr. E475405)

TÜV (filnr. R 50610371)

CQC (filnr. CQC23002412542)

Disse certificeringer omfatter forskellige spændingsklassificeringer og belastningsforhold, hvilket viser, at FH48-relæet overholder strenge internationale sikkerhedsstandarder og er velegnet til brug på globale markeder, især i sektorer som husholdningsapparater (IEC60335-1) og industriel kontrol.

Anvendelsesområder

Takket være dens pålidelige ydeevne og kompakte design, er FH48-seriens relæ meget brugt i:

Husholdningsapparater : Hovedstyring eller strømafbryder i klimaanlæg, vaskemaskiner, opvaskemaskiner mv.

Industriel kontrol : Udgangsmoduler til programmerbare logiske controllere, motorcontrollere og instrumentering.

Strøm Udstyr : UPS-systemer, strømfordelingsmoduler, smarte målere.

Kommunikationsinfrastruktur: Basestationsudstyr, netværksenergiadministration.

Nye energikøretøjer : Supplerende kredsløb til batteristyring, laderegulering mv.

Konklusion

Med sin elektriske ydeevne, robuste mekaniske konstruktion, fleksible designmuligheder og omfattende sikkerhedscertificeringer er FH48-seriens relæ blevet det ideelle valg til applikationer, der kræver høj pålidelighed og pladsbesparende design. Det er ikke blot en komponent, men en vigtig samarbejdspartner for at garantere pålidelig og sikker drift af dit udstyr.
