FH63NE 120A højstrøms nyt energirelæ – designet til fotovoltaisk energilagring og industrielle strømforsyninger

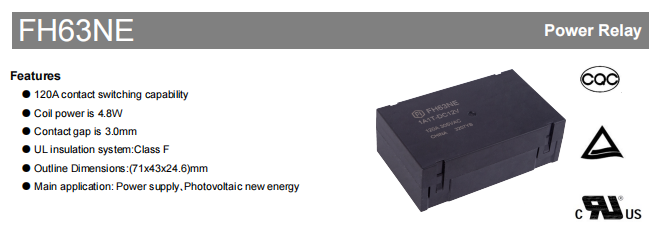

Den FH63NE er en højtydende, højstrøm nyt energirelæ udviklet af FANHAR til fotovoltaiske (PV) nye energi- og strømforsyningssystemer. Den har en 120A kontaktomskifterfunktion, dimensioner på 71 mm × 43 mm × 24,6 mm, et klasse F UL-isoleringssystem og en kontaktafstand på 3,0 mm. Med enestående elektrisk ydeevne, robust sikkerhedsdesign og omfattende internationale certificeringer er FH63NE blevet et ideelt valg til krævende applikationer såsom PV-invertere, energilagringssystemer og industrielle strømforsyninger.

På baggrund af den hurtige vækst i den nye energiindustri er den installerede kapacitet af PV-invertere og strømkonverteringssystemer (PCS) steget markant, hvilket driver efterspørgslen efter matchende nye energirelæer. Som vigtige elektroniske koblingskomponenter i EV-opladningsbunker, PV-invertere og energilagringssystemer skal nye energi-AC-relæer opfylde strenge krav til højspænding, høj strøm, høj isoleringsstyrke og lang elektrisk levetid. FH63NE blev udviklet præcist som svar på denne branchetrend, der effektivt imødekommer det presserende markedsbehov for højstrømsrelæer med høj pålidelighed.

Vigtige elektriske specifikationer: Belastningskapacitet, respons, isolering og kontaktmateriale

Høj belastningskapacitet

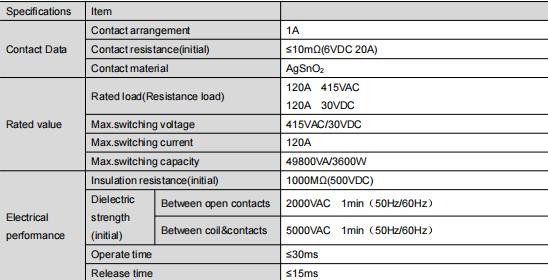

Den FH63NE is rated for 120A 415VAC (resistive load) and 120A 30VDC. Maximum switching voltage is 415VAC/30VDC, and maximum switching capacity reaches 49800VA (AC) or 3600W (DC). This robust load capability enables it to reliably handle frequent high-current switching operations in new energy systems.

Hurtig respons og lang levetid

Den relæ har en driftstid ≤30ms og frigivelsestid ≤15ms for hurtig respons. Mekanisk udholdenhed er 1×10⁶ operationer. Elektrisk levetid når også 1×10⁶ operationer under 85℃ omgivelsestemperatur med 120A 415VAC resistiv belastning (ON/OFF = 1s/9s). Denne udholdenhed er fremragende blandt lignende højstrømsrelæer og opfylder de langsigtede stabilitetskrav for PV-systemer.

Overlegen isolering og dielektrisk styrke

Den FH63NE offers outstanding insulation performance: initial insulation resistance is 1000MΩ (tested at 500VDC). Dielectric strength is 2000VAC/1min between open contacts and 5000VAC/1min between coil and contacts. Surge voltage withstand capability is 10kV (1.2/50μs), and surge current can withstand 400A at 350VDC for 4ms. These specifications ensure safe operation under harsh conditions such as grid fluctuations and lightning strikes.

Avanceret kontaktmateriale

Den FH63NE employs AgSnO₂ (silver tin oxide) contact material. AgSnO₂ composites, with their excellent conductivity, arc erosion resistance, and environmental friendliness, have become the ideal replacement for toxic AgCdO and are widely used in EV charging infrastructure and other applications. Silver tin oxide is currently the most environmentally friendly low-voltage contact material for replacing toxic silver cadmium oxide, offering excellent anti-welding and arc erosion resistance. This material choice ensures contact reliability and long life under frequent high-current switching.

Spolespecifikationer og energieffektivt design

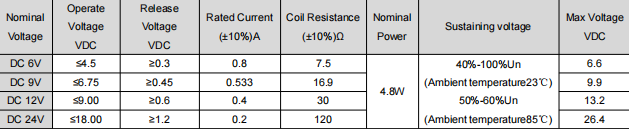

Den FH63NE is available in four coil voltage options: DC 6V, 9V, 12V, and 24V. Coil power consumption is only 4.8W at 23℃ ambient temperature. Detailed parameters are as follows:

Udvælgelsestips:

Den coil rated voltage should match the control system supply, considering power fluctuations.

For at reducere spoleopvarmning skal du bruge holdespændingsfunktionen (40%~100% Un), men sørg for, at holdespændingen ikke er lavere end driftsspændingen og ikke overstiger den maksimale kontinuerlige spænding.

Spolemodstanden stiger ved 85 ℃, og driftsspændingen ændres tilsvarende; tillade tilstrækkelig margin i praktiske anvendelser.

Sikkerhedsgodkendelser og overholdelse

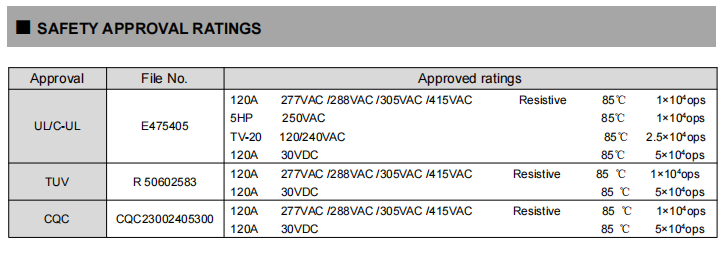

Den FH63NE has obtained three major international certifications: UL, TUV, and CQC, covering multiple load types as detailed below:

Miljøtilpasningsevne og mekanisk ydeevne

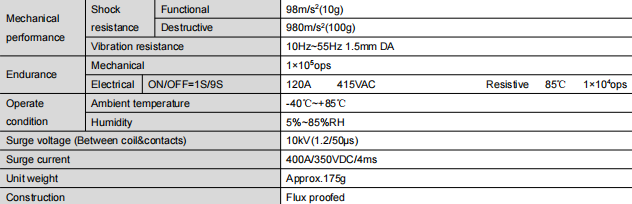

Den FH63NE operates over an ambient temperature range of -40℃ to 85℃ and humidity range of 5% to 85% RH. With UL Class F insulation material, it ensures stable operation even at high temperatures. Vibration resistance: 10Hz~55Hz, 1.5mm amplitude; shock resistance: functional 98m/s² (10g), destructive 980m/s² (100g).

Den product features a flux-proofed construction, suitable for PCB wave soldering. Recommended soldering temperature is 260℃±5℃ for 3–5 seconds. Unit weight is approximately 175g, with a compact design for easy system integration.

Dimensioner og installationsnoter

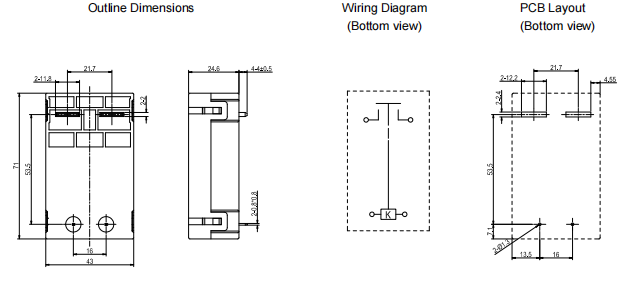

Konturmål: 71×43×24,6 mm (L×B×H).

Benafstand og printkortlayout: For dimensioner uden specificerede tolerancer, ≤1 mm tolerance ±0,2 mm, 1 mm~5 mm tolerance ±0,3 mm, ≥5 mm tolerance ±0,5 mm; PCB layout uspecificeret tolerance er altid ±0,1 mm.

Lodning: Kobberbelastningsterminaler – anbefalet loddetemperatur 260℃±5℃, tid 3–5 sekunder; undgå langvarig høj temperatur for at forhindre beskadigelse af spole eller kontakter.

Beskyttelse: Fluxsikker struktur, modstandsdygtig over for bølgelodning flux forurening, men må ikke nedsænkes i rengøringsopløsningsmidler.

Håndtering: Undgå at tabe eller støde udefra for at forhindre kontaktdeformation eller parameterafvigelse.

Typiske anvendelsesscenarier

Med sin 120A højstrømsomskiftningskapacitet og høje pålidelighed bruges FH63NE primært i:

Solcelle ny energi : Understøtter PV-streng og højstrømssløjfekontrol, velegnet til sikkerhedsafbrydelse på AC-siden i solenergisystemer.

Strømforsyninger : Belastningsskift til industrielle strømforsyninger og UPS-systemer.

EV opladningsbunker : Strøm til/fra-kontrol til opladningsudstyr til elektriske køretøjer.

Dens brede driftstemperaturområde og fremragende isolering og spændingsmodstandsdygtighed gør den særligt velegnet til barske udendørs og industrielle miljøer.
