Hjem / Nyheder / Industri nyheder / FH66NE Series Højstrøm Nyt Energirelæ | 100A & 160A relæ til solcelle-invertere og industriel kontrol
Efterhånden som vedvarende energisystemer og industriel automatisering fortsætter med at udvikle sig mod højere effekttæthed og større effektivitet, forventes nye energirelæer ikke kun at levere pålidelig koblingsydelse, men også fremragende strømføringsevne, høj elektrisk isolering og langsigtet driftsstabilitet.

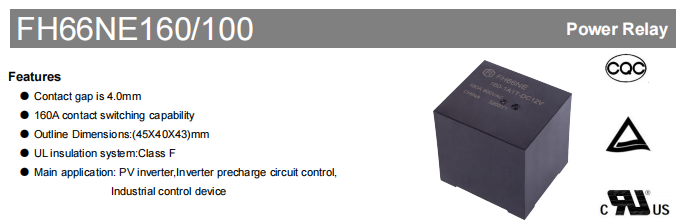

Fanhar er udviklet til at opfylde disse krævende krav FH66NE Series High Current New Energy Relæ er specielt designet til solcelle-invertere, inverter-foropladningskredsløb og industrielt kontroludstyr. Serien omfatter i øjeblikket to modeller— FH66NE100 og FH66NE160 — tilbyder kontinuerlig bærestrøm på henholdsvis 100A og 160A.
Begge modeller er bygget på den samme platform og deler identiske overordnede dimensioner, monteringskonfiguration, spolemuligheder og isoleringsydelse. Dette ensartede platformdesign gør det muligt for udstyrsproducenter at vælge den passende aktuelle rating uden at redesigne installationsstrukturen, hvilket forenkler produktudviklingen og forbedrer platformens kompatibilitet til fremtidige opgraderinger.
FH66NE-serien er med succes blevet anvendt i volumenproduktion på tværs af flere vedvarende energi- og industrielle kontrolprojekter, hvilket viser dens pålidelighed i krævende strømskifteapplikationer.
Højisoleringsdesign for forbedret elektrisk sikkerhed
Elektrisk isolering er et kritisk krav til vedvarende energiudstyr, der fungerer under højspændingsforhold. For at sikre pålidelig isolering og driftssikkerhed inkorporerer FH66NE-serien et højisolerende design, der er velegnet til krævende strømstyringsapplikationer.

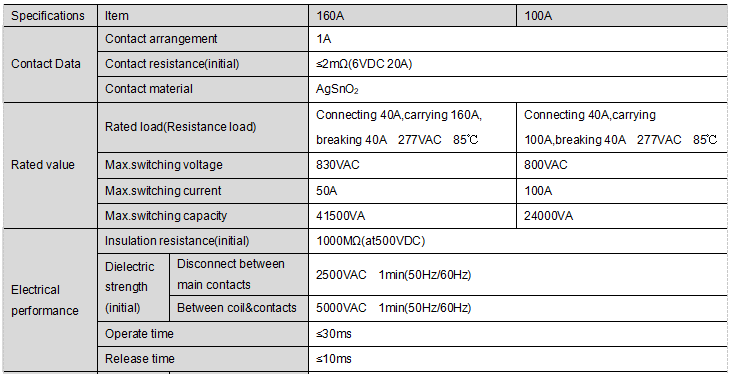

Relæet har en 4,0 mm kontaktspalte , en dielektrisk styrke på 2500 VAC mellem åbne kontakter , og 5000 VAC mellem spolen og kontakter . Derudover giver relæet en initial isolationsmodstand på 1000 MΩ ved 500 VDC og adopts Klasse F isolering, der hjælper med at forbedre den elektriske isolering og systemets pålidelighed under langvarig drift.
Disse elektriske egenskaber gør det muligt for FH66NE-serien at opfylde isoleringskravene for solcelle-invertere, inverter-foropladningskredsløb og industrielle kontrolsystemer, hvilket giver pålidelig beskyttelse til højspændingsstrømskifteapplikationer.
Pålidelig ydeevne i krævende industrielle miljøer
Ud over dens elektriske ydeevne er FH66NE-serien designet til at levere langsigtet pålidelighed under krævende driftsforhold. Relæet er velegnet til applikationer, hvor stabil ydeevne er afgørende, selv i miljøer udsat for temperaturvariationer, vibrationer og mekanisk belastning.

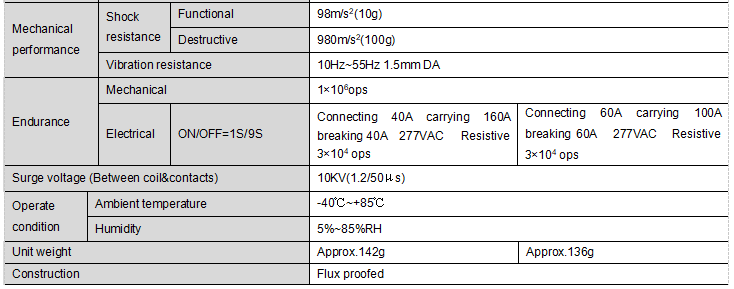

FH66NE-serien fungerer over et bredt omgivende temperaturområde på -40°C til 85°C , hvilket gør det velegnet til vedvarende energisystemer og industrielt udstyr, der anvendes i forskellige klimaer. Det tilbyder også en mekanisk levetid på op til 1.000.000 operationer og an elektrisk levetid på 30.000 operationer under specificerede testforhold (40A ON / 40A OFF, 277VAC resistiv belastning), hvilket sikrer pålidelig ydeevne i hele produktets levetid.
For yderligere at forbedre holdbarheden er relæet designet til at modstå vibrationer og mekaniske stød, der ofte forekommer i industrielle applikationer. Disse egenskaber gør FH66NE-serien til et pålideligt valg til udstyr, der kræver stabil og kontinuerlig strømskifte over længere driftsperioder.
Flere spolespændingsmuligheder for fleksibelt systemdesign

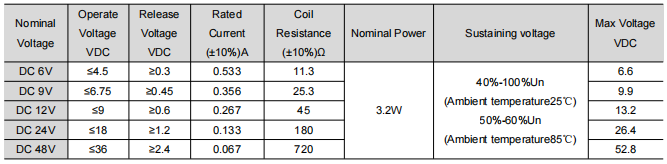

Forskellige styresystemer kræver forskellige spolespændingskonfigurationer. For at forenkle systemintegration er FH66NE-serien tilgængelig med flere DC-spolespændingsmuligheder, herunder 6VDC, 9VDC, 12VDC, 24VDC og 48VDC.
Hver spolemulighed er designet med et nominelt strømforbrug på 3,2W, hvilket gør det muligt for ingeniører at vælge den bedst egnede styrespænding uden at ændre relæplatformen. Det standardiserede spoledesign forbedrer ikke kun kompatibiliteten med forskellige styrekredsløb, men forenkler også produktudviklingen for producenter, der bruger flere spændingsplatforme.
Med en fælles relæstruktur på tværs af alle spolemuligheder hjælper FH66NE-serien med at reducere designkompleksiteten, mens den understøtter fleksible systemkonfigurationer.
Kompakt platformdesign til nemmere produktopgraderinger
FH66NE100 og FH66NE160 deler det samme platformdesign, hvilket gør det nemmere for producenterne at udvikle produktfamilier med forskellige aktuelle klassifikationer.

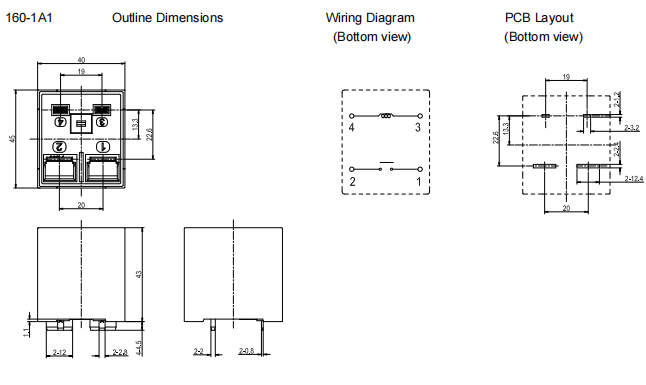

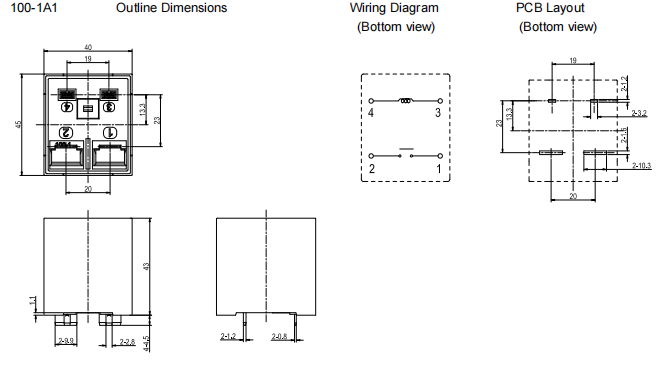

Begge modeller har identiske ydre dimensioner på 45 × 40 × 43 mm sammen med samme monteringskonfiguration, terminallayout, isoleringsydelse og tilgængelige spolespecifikationer. Den primære forskel mellem de to modeller er deres kontinuerlige strømføringsevne.
Denne fælles platform giver udstyrsproducenter mulighed for at opgradere fra 100A til 160A uden at redesigne printkortets layout eller mekanisk installation. Som et resultat kan udviklingscyklusser forkortes, ingeniøromkostninger reduceres og produktstandardisering forbedres.
For producenter, der søger skalerbare løsninger på tværs af flere effektklassificeringer, giver FH66NE-serien en effektiv og praktisk platform.
Typiske applikationer
FH66NE-serien er designet til højstrømsstrømskifteapplikationer og bruges i vid udstrækning i vedvarende energi og industrielle kontrolsystemer, hvor der kræves pålidelig koblingsydelse og høj strømbærende evne.
Typiske anvendelser omfatter:
Inden for disse systemer er relæet almindeligvis brugt til hovedstrømafbryder, foropladningskredsløbsstyring og andre højstrømskoblingsfunktioner, der hjælper med at forbedre systemets pålidelighed og driftssikkerhed.
Takket være dens høje isoleringsydelse, kompakte platformsdesign og brede driftstemperaturområde er FH66NE-serien velegnet til krævende effektstyringsapplikationer i moderne energi- og industriudstyr.
Sådan vælger du FH66NE100 eller FH66NE160
Da FH66NE100 og FH66NE160 er udviklet på samme platform, afhænger valget af den passende model hovedsageligt af den nødvendige kontinuerlige bærestrøm for applikationen.
FH66NE100 anbefales til systemer, der kræver en kontinuerlig bærestrøm på op til 100A, hvilket gør den velegnet til standard fotovoltaiske invertere og industrielt kontroludstyr.
Til applikationer, der kræver højere strømkapacitet, såsom højeffekt solcelle-invertere og energilagringssystemer, giver FH66NE160 en øget kontinuerlig bærestrøm på 160A, samtidig med at de samme installationsdimensioner og elektriske grænseflade bevares.
Fordi begge modeller deler den samme mekaniske platform, kan producenter nemt opgradere produktets ydeevne uden at redesigne udstyrsstrukturen. Denne platformkonsistens forenkler produktudvikling, forkorter designcyklusser og understøtter fremtidig produktudvidelse.
Ofte stillede spørgsmål
Q1: Hvad er FH66NE Series High Current New Energy Relay?
FH66NE-serien er et højstrøms elektromagnetisk New Energy Relay udviklet af Fanhar Electronics til vedvarende energi og industrielle kontrolapplikationer. Serien inkluderer i øjeblikket FH66NE100 og FH66NE160, der giver 100A og 160A kontinuerlige strømføringsmuligheder, samtidig med at det samme platformsdesign bevares. Den er primært designet til solcelle-invertere, inverter-foropladningskredsløb og industrielt kontroludstyr.
Q2: Hvilken kontaktkonfiguration bruger FH66NE-serien?
FH66NE-serien har en 1 Form A (SPST-NO) kontaktkonfiguration med AgSnO₂-kontaktmateriale. Relæet giver en 40A nominel omskiftningsevne, hvilket gør det velegnet til strømstyringsapplikationer, der kræver pålidelig switchydeevne.
Q3: Hvad er de mekaniske og elektriske levetidsklassificeringer?
Under de specificerede testbetingelser giver FH66NE-serien:
- Mekanisk levetid: Op til 1.000.000 operationer
- Elektrisk levetid: Op til 30.000 operationer (40A ON / 40A OFF, 277VAC resistiv belastning)
Disse klassificeringer demonstrerer relæets evne til at levere pålidelig langsigtet ydeevne i krævende strømstyringsapplikationer.
Q4: Kan FH66NE100 og FH66NE160 erstattes direkte?
Da begge modeller deler den samme mekaniske platform, installationsdimensioner, terminallayout og spolespecifikationer, bør valget primært baseres på den nødvendige kontinuerlige bærestrøm.
Til applikationer, der kræver højere strømkapacitet, er FH66NE160 det anbefalede valg. For systemer, der er designet omkring en 100A strømstyrke, giver FH66NE100 den passende løsning.
Q5: Hvilke certificeringer har FH66NE-serien?
I henhold til produktspecifikationen har FH66NE-serien opnået UL/cUL-, TÜV- og CQC-certificeringer.
Disse certificeringer viser, at relæet opfylder anerkendte sikkerhedskrav og er velegnet til industriel strømstyring og vedvarende energiapplikationer, der kræver internationalt accepterede godkendelser.
