Den FH80NE-40 er et 40A højspændings DC relæ designet til højspændingssystemer i nye energikøretøjer. Det er hovedsageligt beregnet til pre-charge relæ og varmerelæ applikationer. Produktet giver 40A kontinuerlig strømføringsevne ved 85°C, en nominel belastning på 40A 450VDC og en maksimal koblingsspænding på op til 750 VDC. Den understøtter også korttids højstrømskapacitet, hvilket gør den velegnet til PCB-monterede scenarier med høje krav til pålidelighed, dielektrisk modstandsevne og pladsdimensioner.
Den product uses a 1A normally open contact, with AgSnO₂ contact material and an initial contact resistance of ≤5mΩ (6VDC 20A). Its outline dimensions are only 30×29.2×30.1mm, and its weight is approximately 55g, balancing high-voltage switching capability with a compact design. The product complies with IEC 60664-1 safety requirements and RoHS environmental standards. UL/C-UL, TUV, and CQC certifications are pending.

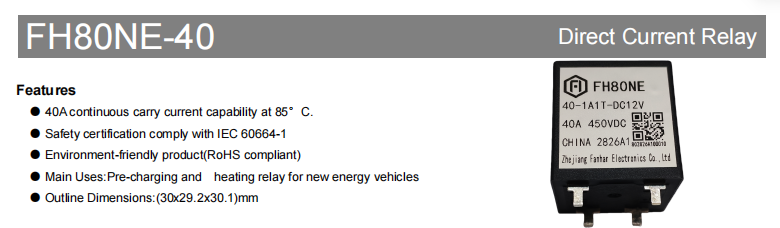

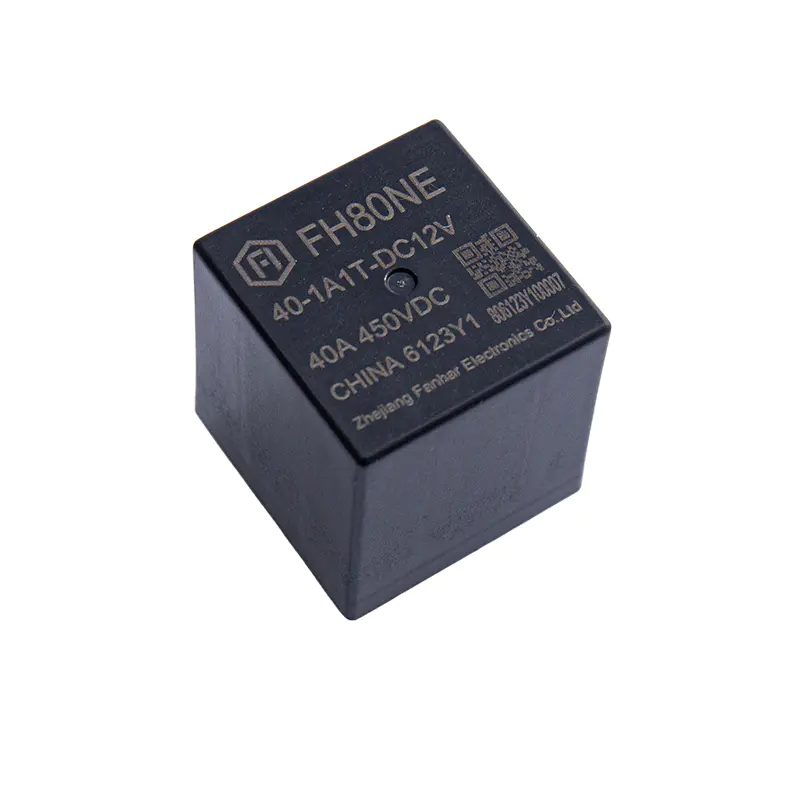

FH80NE-40 40A 450VDC Højspændings DC-relæ Den FH80NE-40 is a 40A high-voltage DC relay for new energy vehicle pre-charging and heating applications. It offers 40A continuous current at 85°C, rated load 40A 450VDC, and maximum switching voltage 750VDC. With AgSnO₂ contacts, PCB terminals, IEC 60664-1 and RoHS compliance, it suits high-voltage DC control in BMS/PDU and PTC heating systems. UL/C-UL, TUV, and CQC certifications are pending. Se produkt → Baggrund for industriapplikationer
Med udviklingen af højspændingsplatforme i nye energikøretøjer har foropladningskredsløb og termiske styringskredsløb stadig højere krav til relæer:
Foropladningsrelæ : Ved opstart begrænser foropladningsmodstanden buskondensatorens ladestrøm for at forhindre hovedrelæets kontakter i at svejse på grund af startstrøm. Når foropladningen er afsluttet, lukker hovedrelæet, og foropladningsrelæet åbner. FH80NE-40 har 40A kontinuerlig strømføringsevne og korttids højstrømskapacitet, hvilket gør den velegnet som kontrolkomponent i foropladningskredsløb.
Varmerelæ : Scenarier som batteritermisk styring og PTC-varmere i nye energikøretøjer kræver højspændings-DC-relæer til at styre tænd/sluk af varmekredsløb. FH80NE-40's 450VDC nominelle belastning, 750VDC maksimale koblingsspænding og AgSnO₂-kontaktmateriale kan opfylde de pålidelige koblingskrav for højspændingsvarmekredsløb.
PCB montering : Produktet bruger en PCB-terminalstruktur, hvilket gør det nemt at integrere i elektroniske styreenheder såsom BMS, PDU og højspændingsstrømfordelingsbokse. Den er velegnet til automatiseret placering og lodning.
Kerneydelse og nøglefordele
Stærk belastning og koblingsevne
Den FH80NE-40 has 40A continuous current-carrying capability at 85°C. Its rated load is 40A 450VDC (resistive load), its maximum switching voltage is up to 750VDC, its maximum breaking current is 50A (450VDC, ≥1 operation), and its maximum switching capacity reaches 22500VA.
Den FH80NE-40 can not only continuously carry 40A at 85°C, but also withstand higher current surges for short periods: 80A for 60s, 160A for 5s, 240A for 3s, and 400A for 0.6s.
Denne egenskab gør den i stand til at håndtere indløb og øjeblikkelige højstrømsforhold i foropladnings- og varmekredsløb, hvilket gør den velegnet til PCB-monteringsscenarier i højspændings-DC-systemer i nye energikøretøjer.
Hurtig respons og lang levetid
Den FH80NE-40 provides fast operation: operate time ≤30ms and release time ≤10ms (at rated voltage), meeting the response speed requirements of high-voltage DC circuits.
Livsmæssigt:
- Mekanisk levetid: 1×10⁵ ops
- Elektrisk levetid (resistiv belastning): 450VDC / 40A: 1×10³ ops, 450VDC / 10A: 1×10⁴ ops
Under det faktiske valg bør levetiden evalueres baseret på belastningsstrøm, spænding og koblingsfrekvens for at sikre, at langsigtede systemdriftskrav er opfyldt.
Fremragende isolering og dielektrisk modstandsevne
Den FH80NE-40 performs reliably in terms of insulation and dielectric withstand:
- Isolationsmodstand (initial): 1000MΩ (500VDC)
- Dielektrisk styrke (initial): Mellem åbne kontakter: 2000VAC / 1min. Mellem spole og kontakter: 3000VAC / 1min.
Den product complies with IEC 60664-1 safety requirements and RoHS environmental standards, providing protection for safe isolation and reliable operation of high-voltage DC systems.
Avanceret kontaktmateriale og lav kontaktmodstand
Den FH80NE-40 uses AgSnO₂ (silver tin oxide) contact material, with a 1A normally open contact form. AgSnO₂ offers good conductivity, arc erosion resistance, and environmental friendliness, making it suitable for frequent switching and high-voltage DC control applications.
Den initial contact resistance is ≤5mΩ (6VDC 20A), which helps reduce conduction loss and temperature rise, improving system efficiency and reliability.
Spolespecifikationer og energieffektivitetsdesign
Den FH80NE-40 offers five coil voltage options: DC6V, DC9V, DC12V, DC24V, and DC48V, with a rated power of 3W. Detailed parameters are as follows:
| Nominel spænding | Driftsspænding VDC | Udløs spænding VDC | Nominel strøm (±10 %) | Spolemodstand (±10%) | Nominel effekt | Maksimal spænding (modstand i kort tid) |
|---|---|---|---|---|---|---|
| DC 6V | ≤4,50 | ≥0,30 | 500mA | 12Ω | 3W | DC 7,2V |
| DC 9V | ≤6,75 | ≥0,45 | 333,3mA | 27Ω | DC 10,8V | |
| DC 12V | ≤9,00 | ≥1,2 | 250mA | 48Ω | DC 14,4V | |
| DC 24V | ≤18.00 | ≥2,4 | 125mA | 192Ω | DC 28,8V | |
| DC 48V | ≤36,00 | ≥4,8 | 62,5mA | 768Ω | DC 57,6V |
Bemærk: For at forhindre overophedning og udbrænding må spændingen på spolen ikke overstige den maksimale holdespænding i en længere periode. Den maksimale spænding er den højeste spænding, som relæet kan modstå i en kort periode.
Miljøtilpasningsevne og mekanisk ydeevne
Den FH80NE-40 performs well in environmental adaptability and mechanical performance: its operating temperature range is -40°C to 85°C, and its humidity range is 5% to 85%RH. Its shock resistance is functional 196m/s² (10g) and destructive 490m/s² (100g); its vibration resistance is 10Hz to 500Hz, 49m/s². The product weighs approximately 55g (without accessories), has outline dimensions of 30×29.2×30.1mm, and uses a PCB terminal structure. When wiring, the load side has polarity (1 , 2-), and the coil side has no polarity (5, 6). The recommended copper soldering temperature for the load lead-out terminals is 260°C ± 5°C, with a soldering time of 3–5s.
Oversigt over tekniske specifikationer
| Vare | Parameter |
|---|---|
| Kontaktformular | 1A (1 normalt åben kontakt) |
| Kontaktmateriale | AgSnO₂ |
| Kontakt modstand | ≤5mΩ (6VDC 20A) |
| Nominel strøm | 40A |
| Nominel belastning (resistiv) | 40A 450VDC |
| Maksimal koblingsspænding | 750VDC |
| Maksimal brudstrøm | 50A (450VDC, ≥1 drift) |
| Maksimal koblingskapacitet | 22500VA |
| Isoleringsmodstand | 1000MΩ |
| Dielektrisk styrke (initial) | Mellem åbne kontakter: 2000VAC/1min; mellem spole og kontakter: 3000VAC/1min |
| Driftstid | ≤30ms (ved nominel spænding) |
| Udgivelsestid | ≤10ms (ved nominel spænding) |
| Mekanisk liv | 1×10⁵ ops |
| Elektrisk liv | Swithing: 1×103 ops (450VDC, 40A) Swithing: 1×104 ops (450VDC, 10A) Swithing: 4×103 ops (650VDC, 12A) Fremstilling: 7,5 × 104 ops (450VDC, 35A) Fremstilling: 5×104 ops（750VDC, 40A） |
| Nuværende bæreevne | 40A 60A:30min 80A:60s 160A：5s 240A:3s 400A:0,6s |
| Omgivelsestemperatur | <-40°C til 85°C |
| Fugtighed | 5 % til 85 % RH |
| Vægt | Ca. 55 g |
| Dispositionsdimensioner | 30×29,2×30,1 mm |
| Terminal struktur | PCB terminal |
Bemærk: Ovenstående data er startværdier. Specifikationen er kun til reference. Specifikationerne kan ændres uden varsel.
Dimensioner, ledninger og printlayout
Den FH80NE-40 has outline dimensions of 30×29.2×30.1mm and uses a PCB terminal structure. The bottom-view wiring method is: load side 1( ), 2(-), with polarity on the load side; coil side 5, 6, with no polarity on the coil side. For PCB layout, unspecified tolerances are generally ±0.1mm; for outline dimensions, when tolerances are not specified, dimensions ≤1mm are ±0.2mm, dimensions >1mm and <5mm are ±0.3mm, and dimensions ≥5mm are ±0.5mm.
Sikkerhedsgodkendelser og overholdelse
- Overholder IEC 60664-1 sikkerhedskrav.
- RoHS-kompatibelt produkt.
- UL/C-UL-, TUV- og CQC-certificeringer afventer.
- Målgodkendt rating: resistiv switching 40A 450VDC 1000ops (1×10³ operationer) @85°C.
- Den specific certification status is subject to the official certificates. Before selection, it is recommended to contact the manufacturer to confirm the latest certification progress.
Typiske anvendelsesscenarier
Foropladning af ny energikøretøj : 40A kontinuerlig strømføringsevne (85°C), korttidsmodstand på 80A/60s, 160A/5s, 240A/3s og 400A/0,6s, velegnet til on/off-kontrol i foropladningskredsløb.
Ny energibilopvarmning : Nominel belastning 40A 450VDC, maksimal koblingsspænding 750VDC, velegnet til højspændingsvarmekredsløb såsom PTC-varme.
Batteri termisk styring / PTC varmestyring : Driftstemperatur -40°C til 85°C, AgSnO₂-kontakter, velegnet til høj- og lavtemperaturmiljøer i køretøjer.
Andre PCB-monteringsscenarier : Lastsiden har polaritet (1 , 2-), spolesiden har ingen polaritet (5, 6), loddebetingelser 260°C ± 5°C / 3–5 s.
Specifikt valg bør bekræftes baseret på faktisk belastning, spolespænding, levetidskrav og certificeringsstatus.
Forholdsregler ved installation og brug
Tab ikke produktet eller udsæt det for ydre påvirkninger, for at bevare de indledende præstationsparametre.
Loddetemperatur for kobberbelastningsafledningsklemmer: 260°C ± 5°C, loddetid 3–5 s.
Den load side has polarity. Please connect 1( ) and 2(-) correctly; the coil side has no polarity.
Den coil voltage must not exceed the maximum holding voltage for an extended period to avoid overheating or burnout.
Dette relæ er en specialfremstillet model. De medfølgende eksempler er kun til reference. For detaljeret valg, kontakt venligst Zhejiang Fanhar Electronics Co., Ltd.
Den specification is for reference only. Specifications are subject to change without notice.
Ofte stillede spørgsmål
Q1: Hvad er de vigtigste anvendelser af FH80NE-40?
Det bruges hovedsageligt til foropladningsrelæer til nye energikøretøjer og varmerelæer og kan også bruges i PCB-monterede scenarier såsom batteri termisk styring, PTC varmestyring, BMS/PDU og højspændings DC kontrolsløjfer.
Q2: Hvad er den nominelle belastning og den maksimale koblingskapacitet for FH80NE-40?
Nominel belastning: 40A 450VDC (resistiv belastning); maksimal koblingskapacitet: 22500VA.
Spørgsmål 3: Hvad er de kontinuerlige strømførende og korttidsstrømbærende evner?
Den har 40A kontinuerlig strømføringsevne ved 85°C. Korttidsstrømbærende evne: 80A/60s, 160A/5s, 240A/3s, 400A/0,6s.
Q4: Hvad er den maksimale koblingsspænding og maksimale brudstrøm?
Maksimal koblingsspænding: 750VDC; maksimal brydestrøm: 50A (450VDC, ≥1 drift).
Q5: Hvad er kontaktformularen, kontaktmaterialet og kontaktmodstanden?
Kontaktformular: 1A normalt åben; kontaktmateriale: AgSnO₂; indledende kontaktmodstand: ≤5mΩ (6VDC 20A).
Q6: Er tilpasning understøttet? Hvordan bestiller man?
Kontaktformular: 1A normalt åben; kontaktmateriale: AgSnO₂; indledende kontaktmodstand: ≤5mΩ (6VDC 20A).
Resumé
Den FH80NE-40 is a 40A high-voltage DC relay designed for high-voltage systems in new energy vehicles. It features a 40A 450VDC rated load, 750VDC maximum switching voltage, 40A@85°C continuous current-carrying capability, and short-time high-current capability. Its AgSnO₂ contacts, high insulation and dielectric withstand performance, fast operation, PCB mounting, and RoHS compliance make it suitable for high-voltage DC control scenarios such as pre-charging, heating control, PTC heaters, BMS, and PDU.
For de seneste specifikationer, certificeringscertifikater, prøvesupport eller tilpassede udvalgsanbefalinger, kontakt venligst Zhejiang Fanhar Electronics Co., Ltd.
