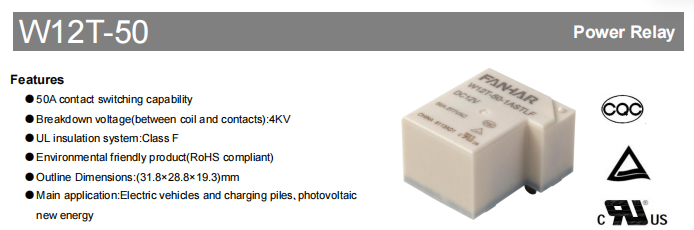

Nyt energirelæ i W12T-50-serien: høj belastning, høj isolering, flere specifikationer, designet til nyt energiudstyr

Højisoleringsdesign for at forbedre systemets driftssikkerhed

Nyt energiudstyr fungerer under højspændingsforhold over lange perioder, hvilket stiller strenge krav til relæisoleringsydelse. W12T-50 anvender et klasse F UL-isoleringssystem. Gennembrudsspændingen mellem spole og kontakter er 2500 VAC for standardtypen og op til 4000 VAC for højspændingstypen. Den dielektriske styrke mellem åbne kontakter er 1500 VAC i 1 minut, og den indledende isolationsmodstand er ≥1000 MΩ (målt ved 500 VDC). Disse designfunktioner hjælper med at forbedre den elektriske isolation og giver pålidelig beskyttelse for sikker og stabil systemdrift.

Stabil og pålidelig, velegnet til komplekse industrielle miljøer

Ud over elektrisk ydeevne lægger W12T-50 også vægt på mekanisk pålidelighed og miljøtilpasning. Relæet fungerer stabilt inden for et omgivende temperaturområde på –40°C til 85°C og et luftfugtighedsområde på 5% til 90%. Dens mekaniske levetid når 5×10⁶ operationer, hvilket opfylder kravene til langvarig hyppig drift. Produktet udviser også god stødmodstand (funktionelt stød 98 m/s², ødelæggende stød 980 m/s²) og vibrationsmodstand (10 Hz~55 Hz, 1,5 mm dobbelt amplitude), hvilket gør det velegnet til indbygget udstyr og industrielle kontrolsystemer, hvor høj pålidelighed er påkrævet.

Flere spolespændings- og strømforbrugsmuligheder, der passer til forskellige kontrolsystemer

For at rumme forskellige styrekredsløb tilbydes W12T-50 i to spolestrømforbrugsversioner: standardtype og følsom type. Standardtypen har et spolestrømforbrug på cirka 1,2 W og fås i seks DC-spændingsklasser: 5V, 6,5V, 12V, 24V, 48V og 110V. Den følsomme type forbruger omkring 0,9 W og dækker det samme spændingsområde. Begge versioner har et valgopspænding på ≤75 % af mærkespændingen og en udfaldsspænding på ≥10 % af mærkespændingen. Driftstiden er ≤20 ms, og frigivelsestiden er ≤10 ms. Det ensartede spoledesign opfylder behovene for forskellige styresystemer og tillader fleksibelt valg baseret på drevkapacitet.

To beskyttelsestyper, der passer til forskellige driftsmiljøer

W12T-50 fås i to skabstyper: plastikforseglet og fluxsikret. Den plastforseglede type er helt lukket, hvilket effektivt forhindrer indtrængen af ​​skadelige gasser såsom H₂S, SO₂, NO₂ samt støv. Det anbefales til barske miljøer såsom industriområder og udendørs ladebunker. Den fluxsikrede type forhindrer kun fluxpenetrering under lodning og er velegnet til rent indendørs udstyr. Udvalgsråd: til rene miljøer anbefales den fluxsikrede type; til urene omgivelser (indeholdende H₂S, SO₂, NO₂, støv og andre forurenende stoffer) er den plastforseglede type det foretrukne valg.

Kompakt design til nem udstyrsintegration

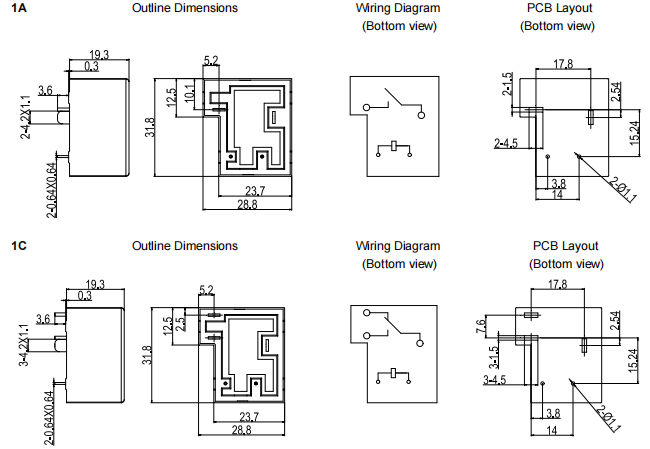

W12T-50 vedtager et samlet kompakt platformdesign med udvendige mål på 31,8×28,8×19,3 mm. For dimensioner uden specificerede tolerancer: dimensioner ≤1 mm har en tolerance på ±0,2 mm; dimensioner >1 mm og <5 mm har en tolerance på ±0,3 mm; dimensioner ≥5 mm har en tolerance på ±0,5 mm. For printkortlayout er uspecificerede dimensioner altid ±0,1 mm. Standard monteringsdimensioner og stiftlayouts letter hurtig integration og produktopgraderinger for udstyrsproducenter.

Typiske anvendelsesområder

Med sin høje lastskifteevne, høje isoleringsydelse og modne platformsdesign kan W12T-50 bruges i vid udstrækning inden for følgende områder:

Elektriske køretøjer : hovedkredsløbsstyring i BMS batteristyringssystemer

Opladningsbunker : tænd/sluk beskyttelse ved AC/DC udgangsterminaler

Solcelle ny energi : kredsløbskobling i invertere og kombinerbokse I disse applikationer udfører relæet primært funktioner såsom strømstyring, hovedkredsløbskobling og præladestyring, der giver stabile og pålidelige strømstyringsløsninger til systemet.
