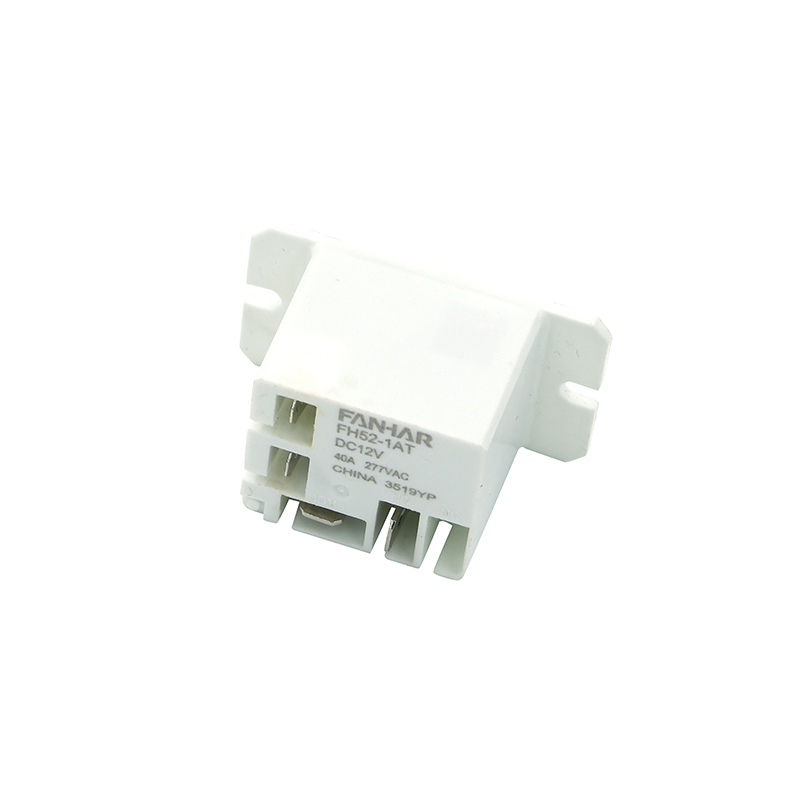

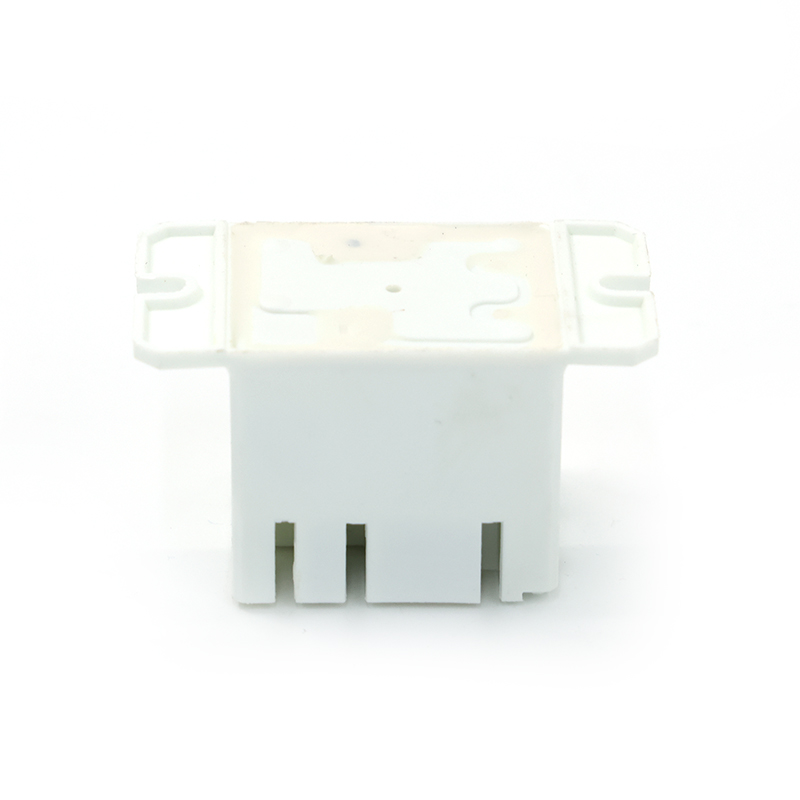

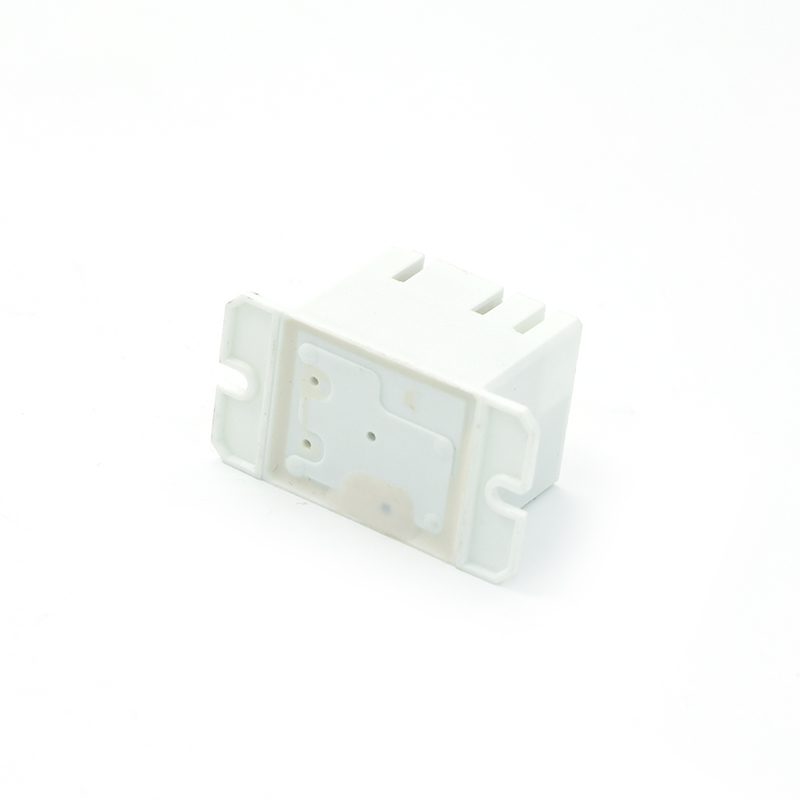

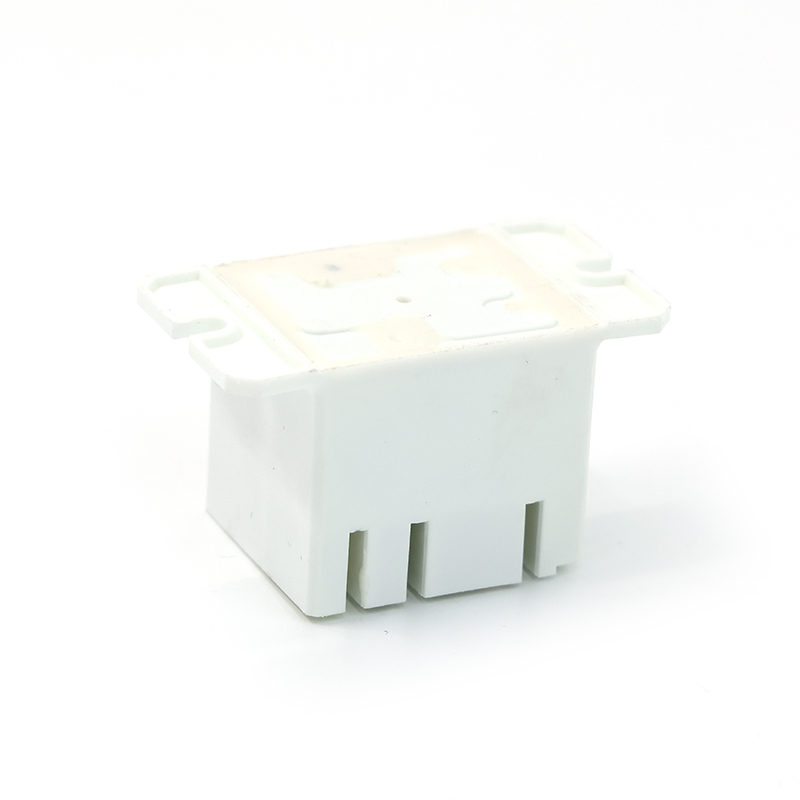

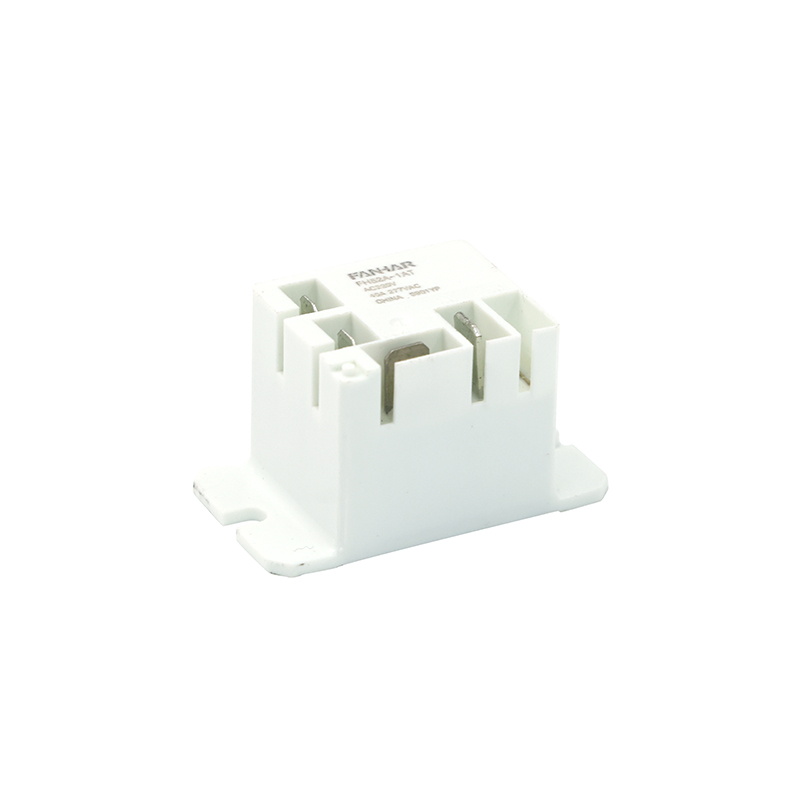

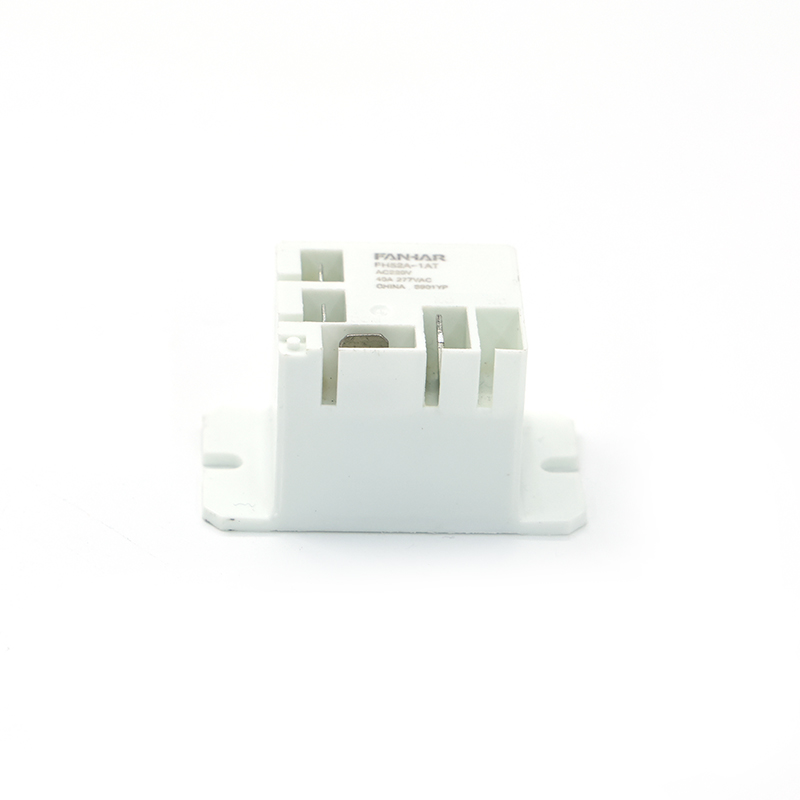

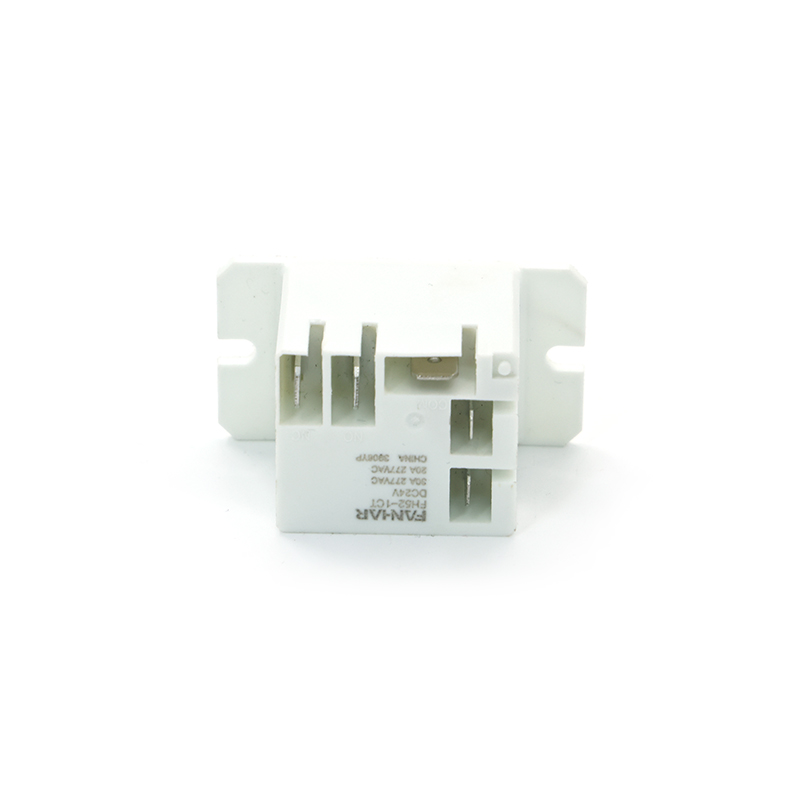

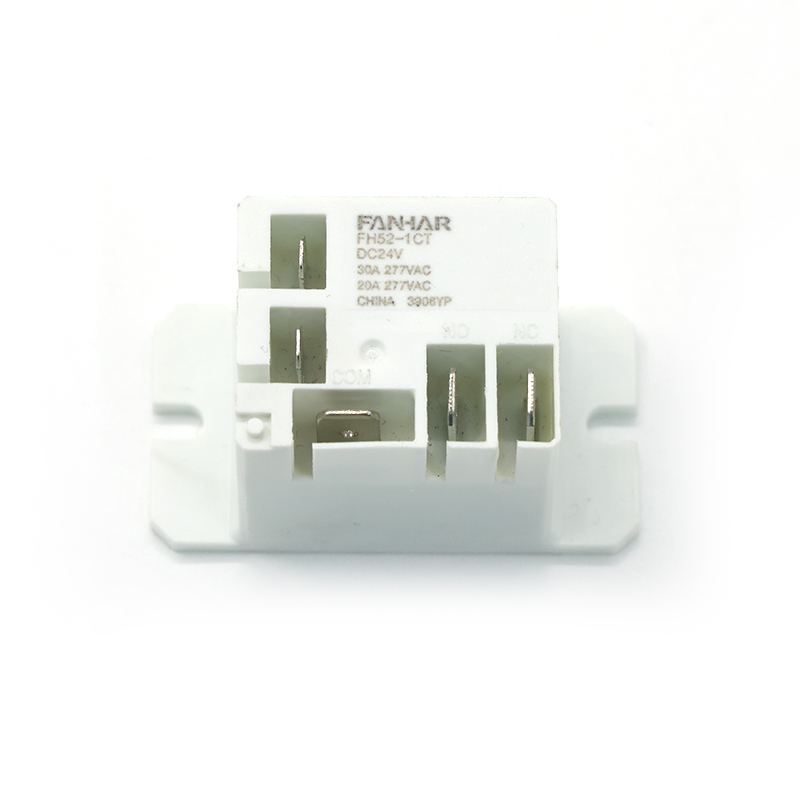

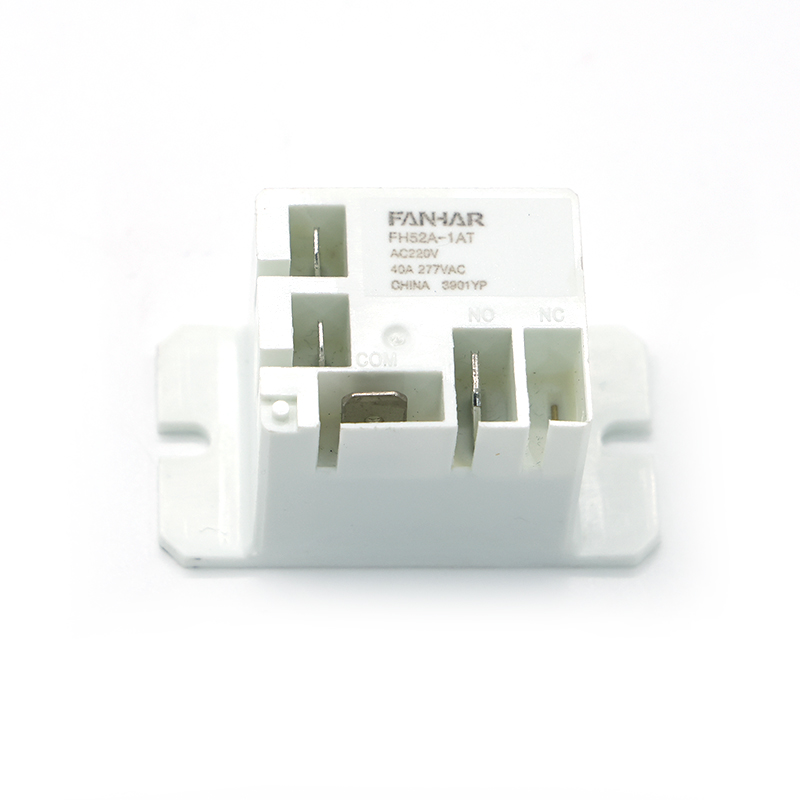

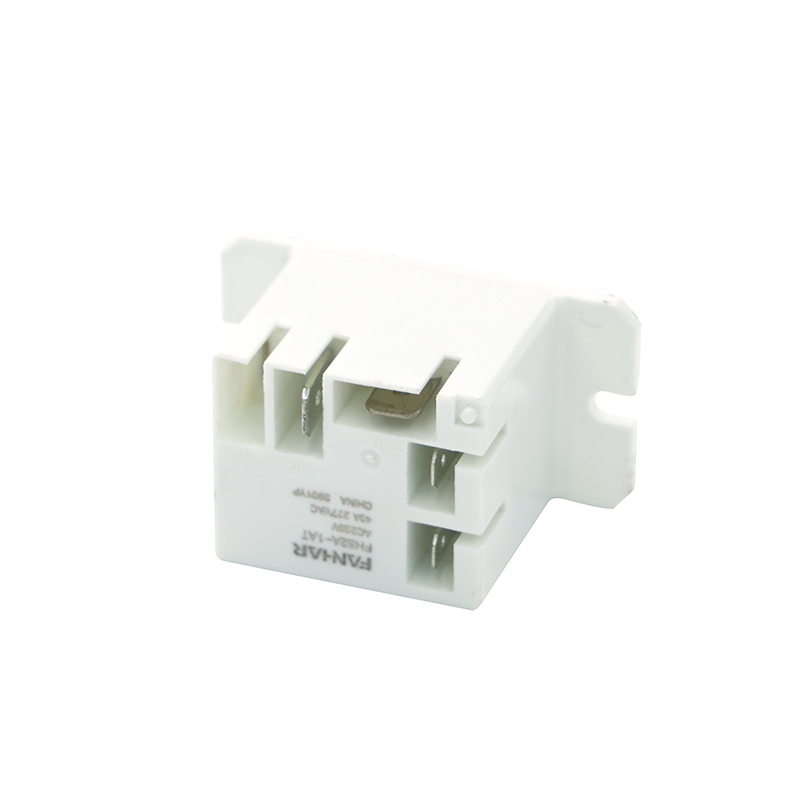

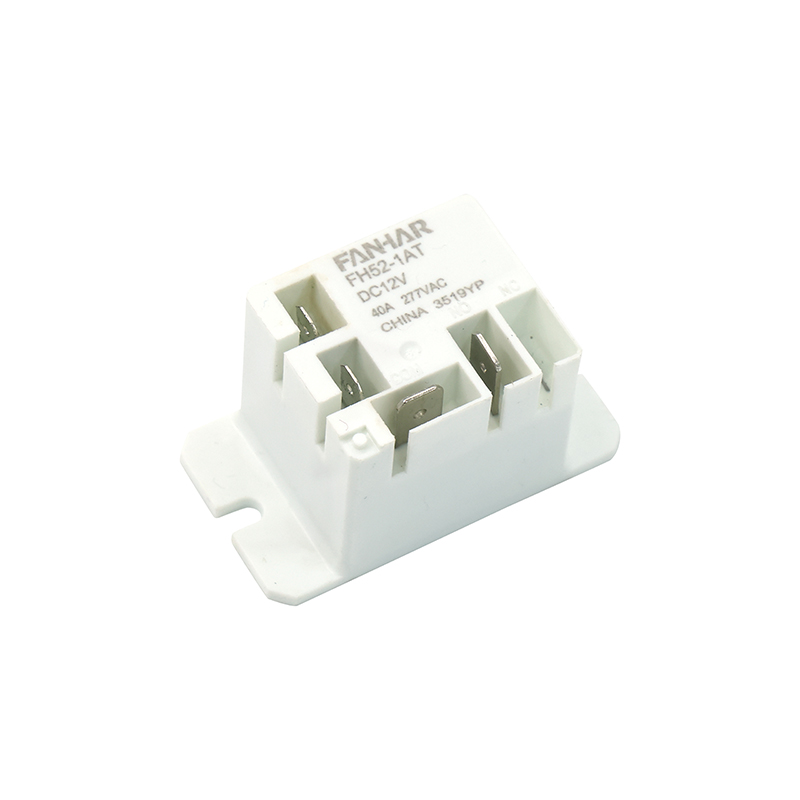

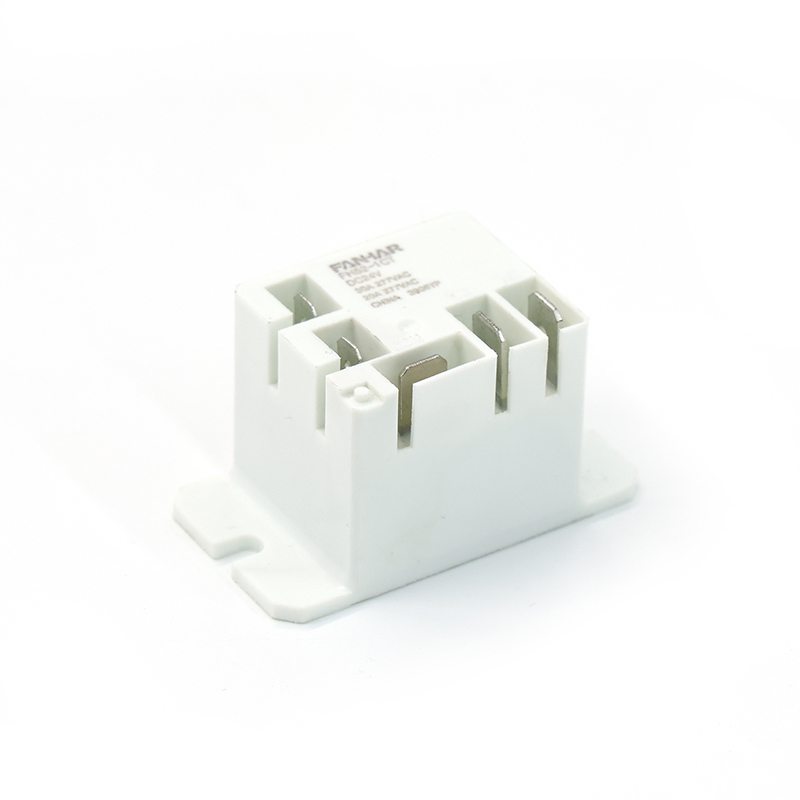

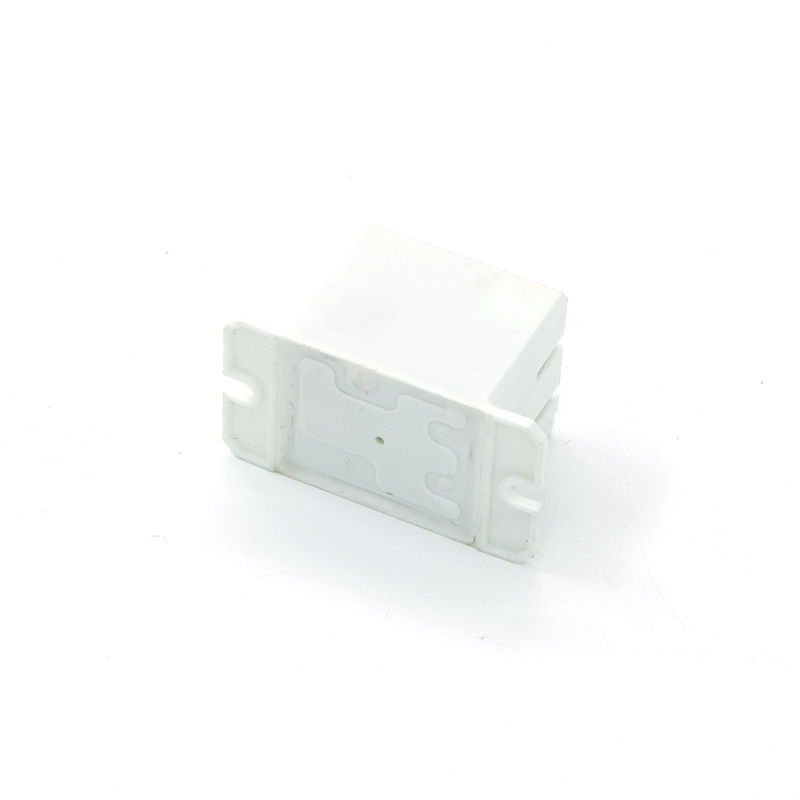

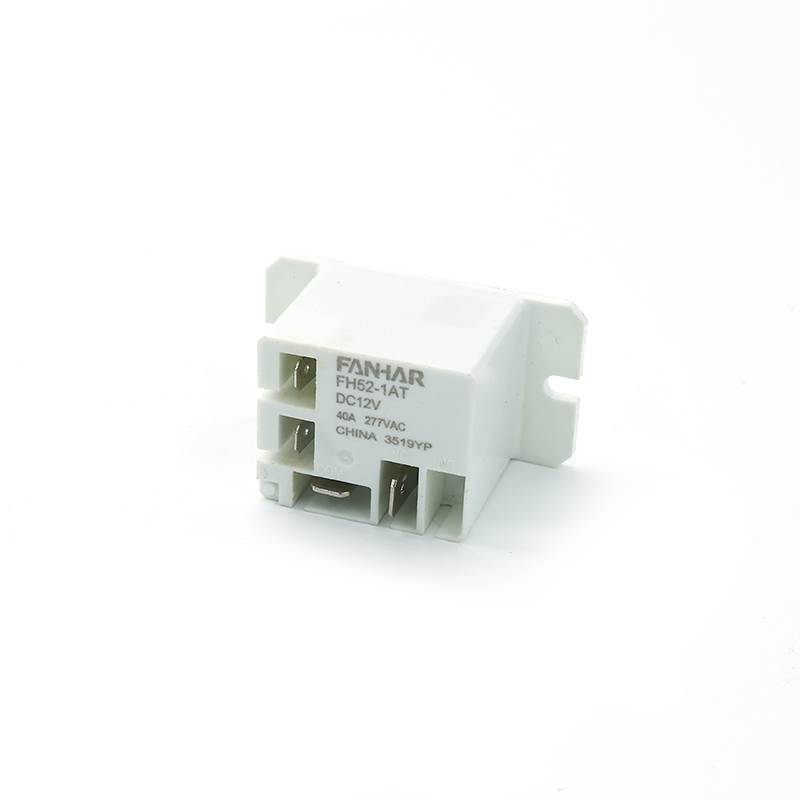

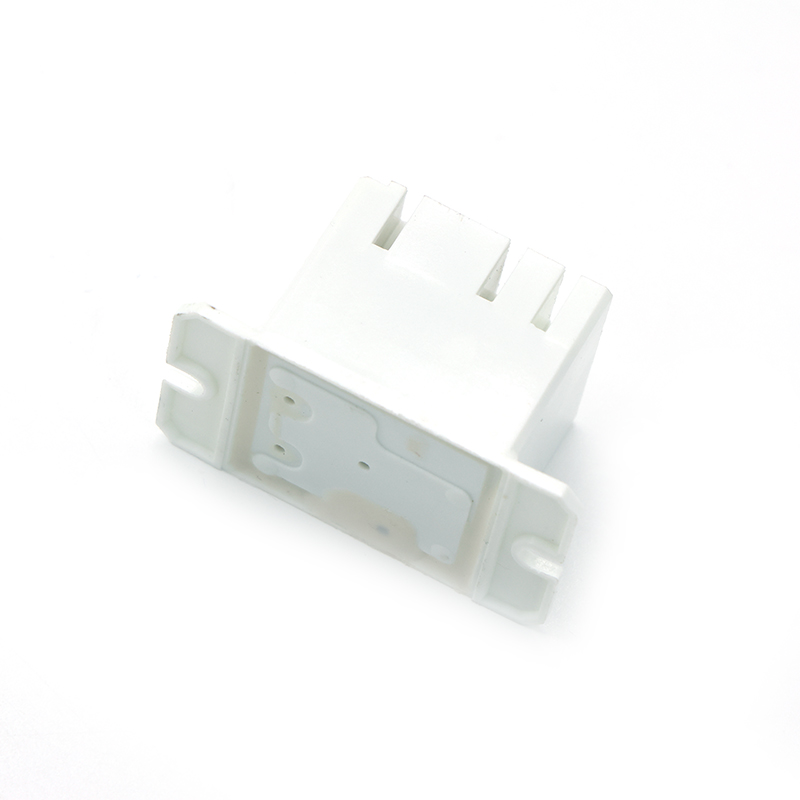

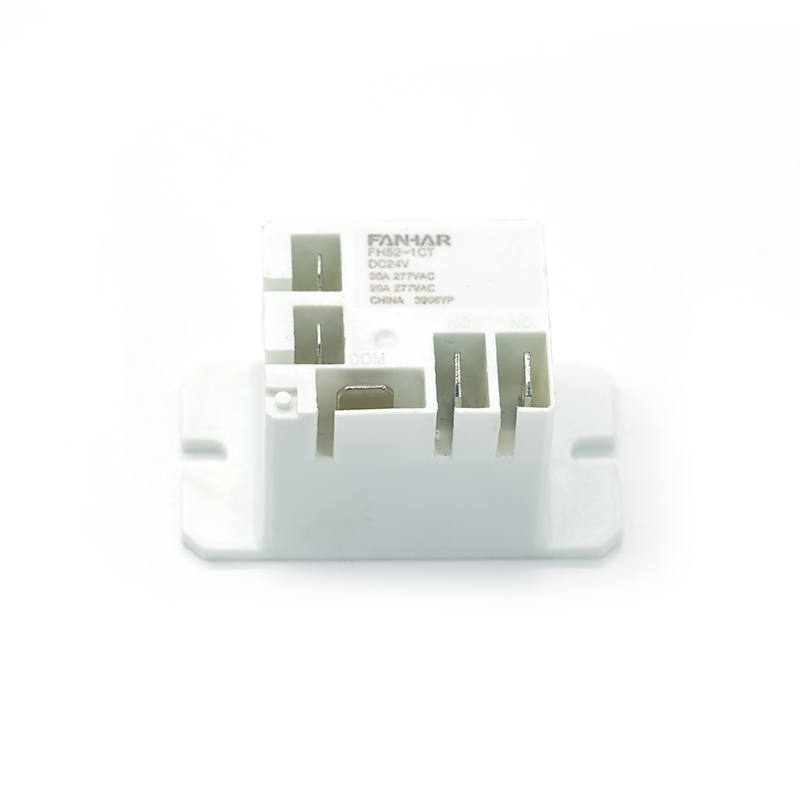

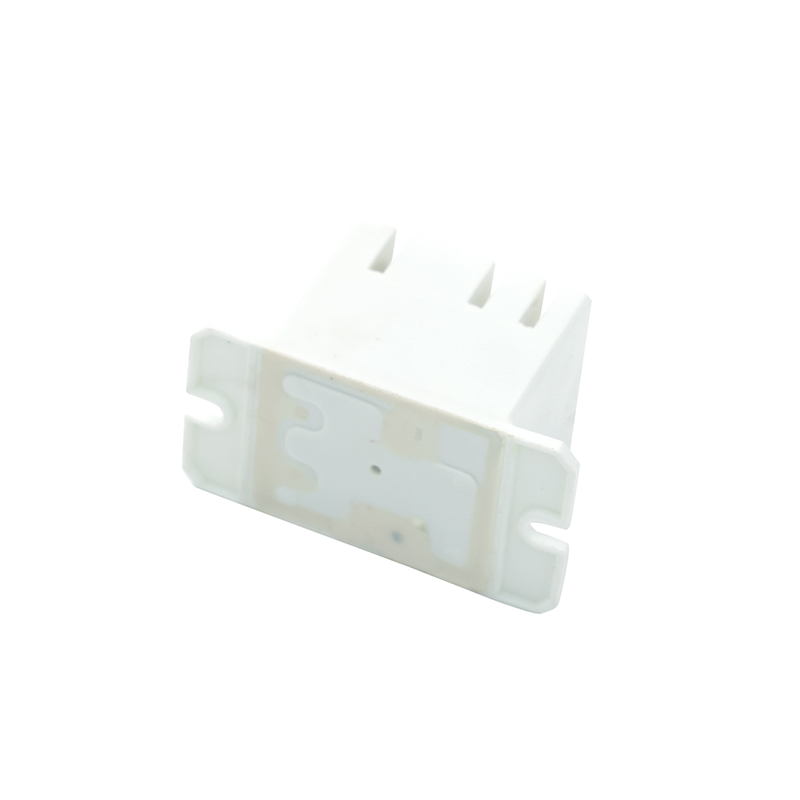

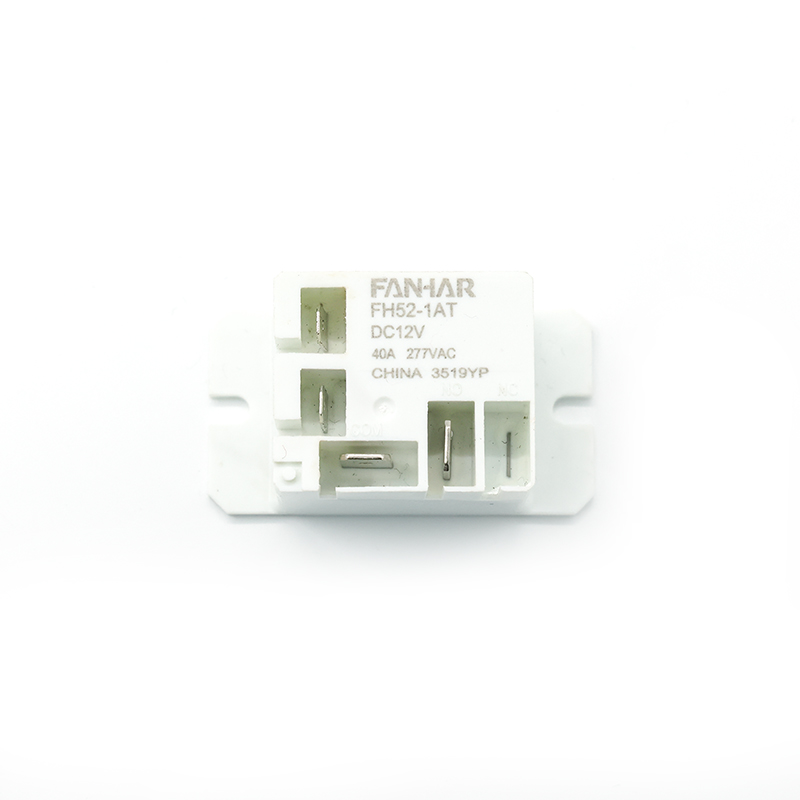

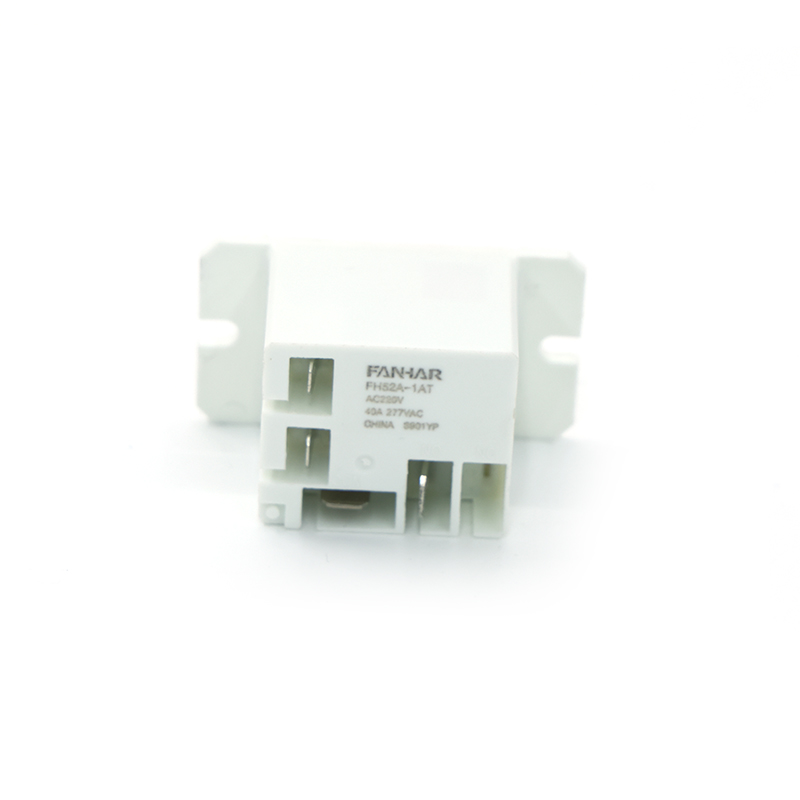

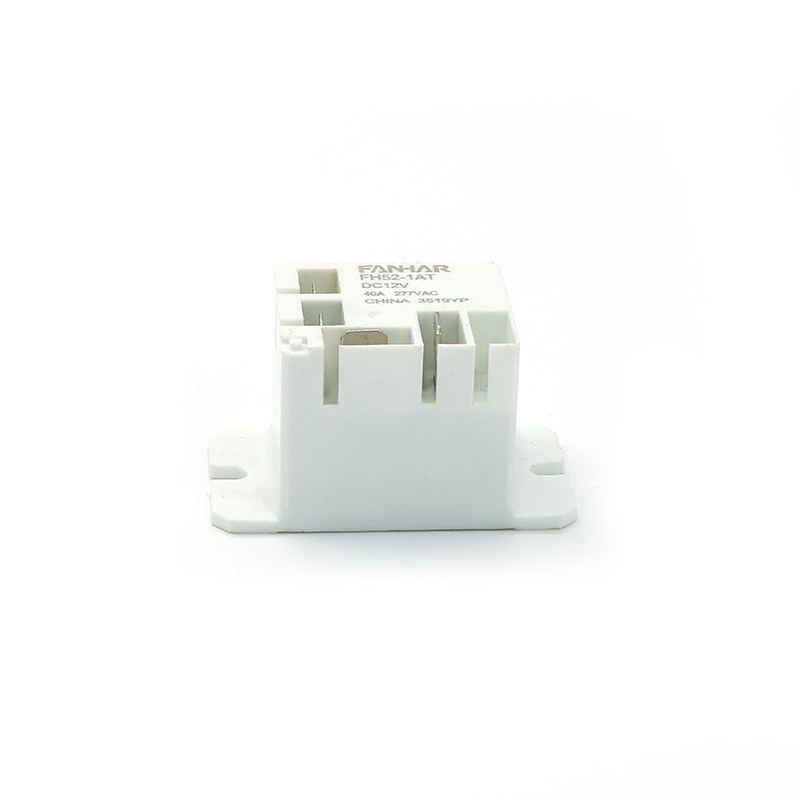

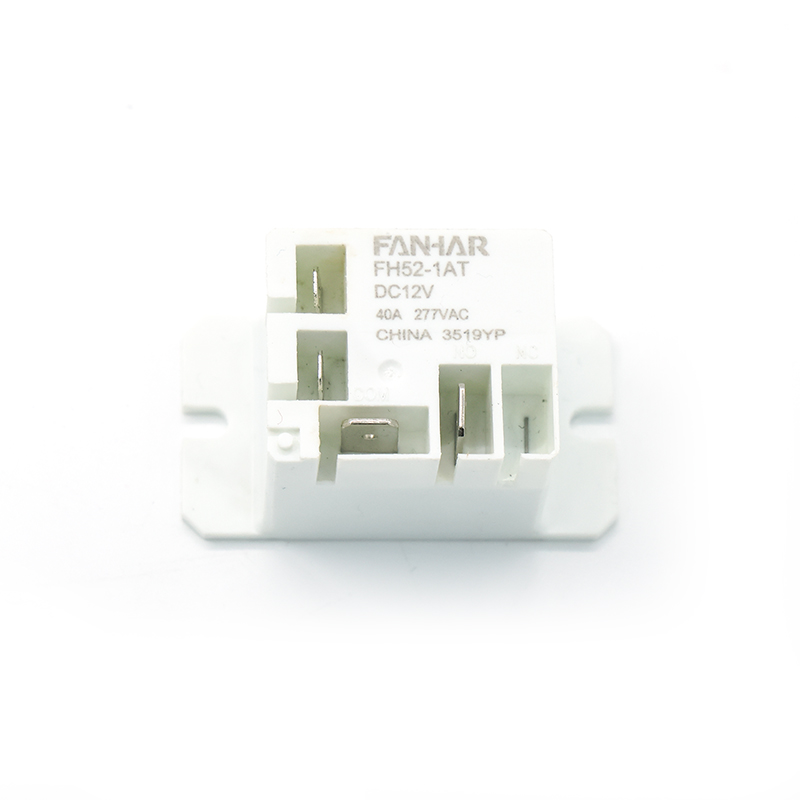

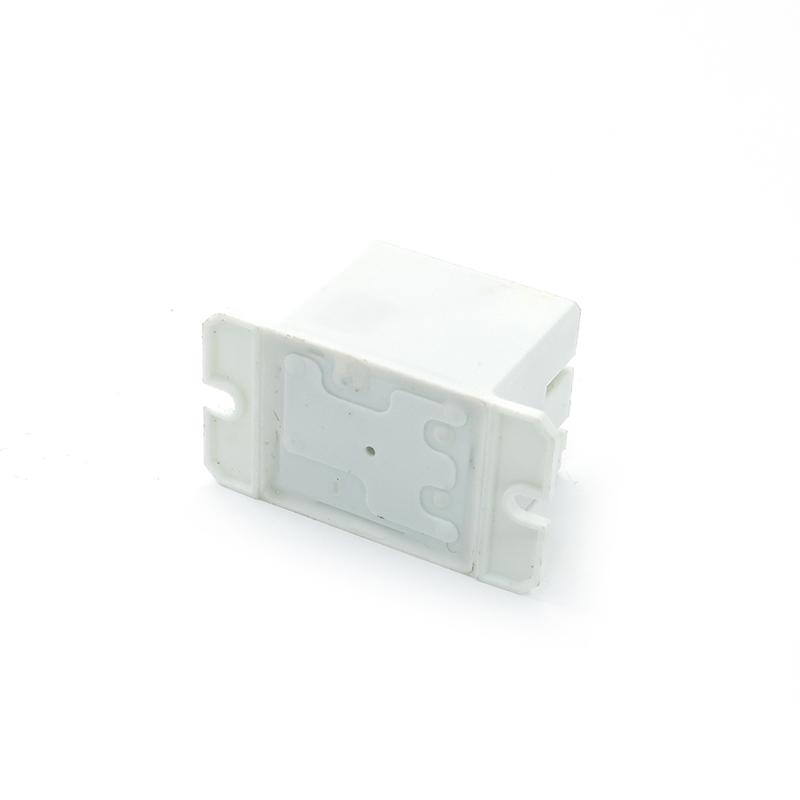

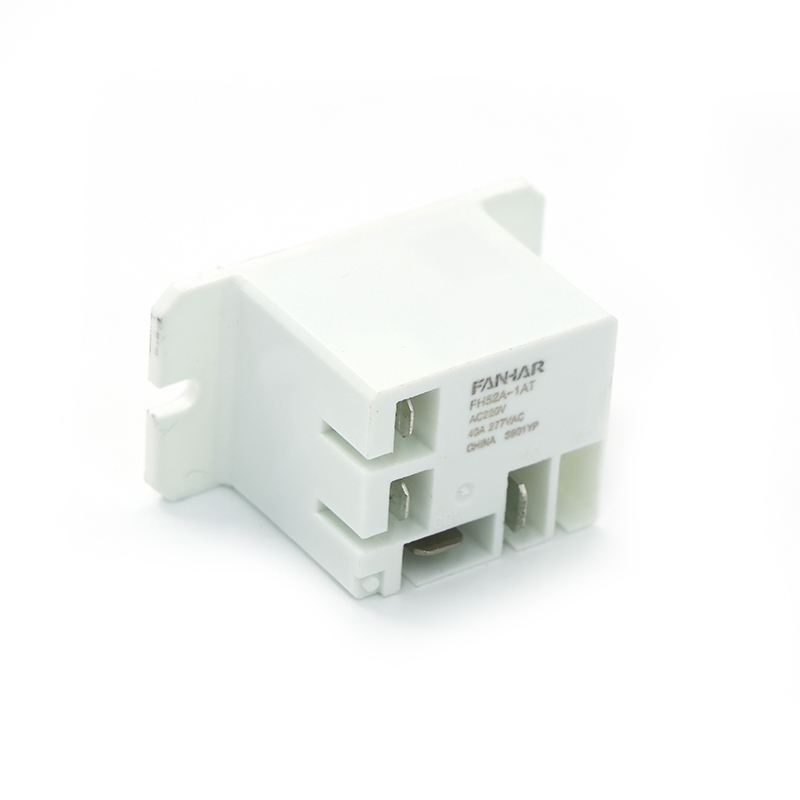

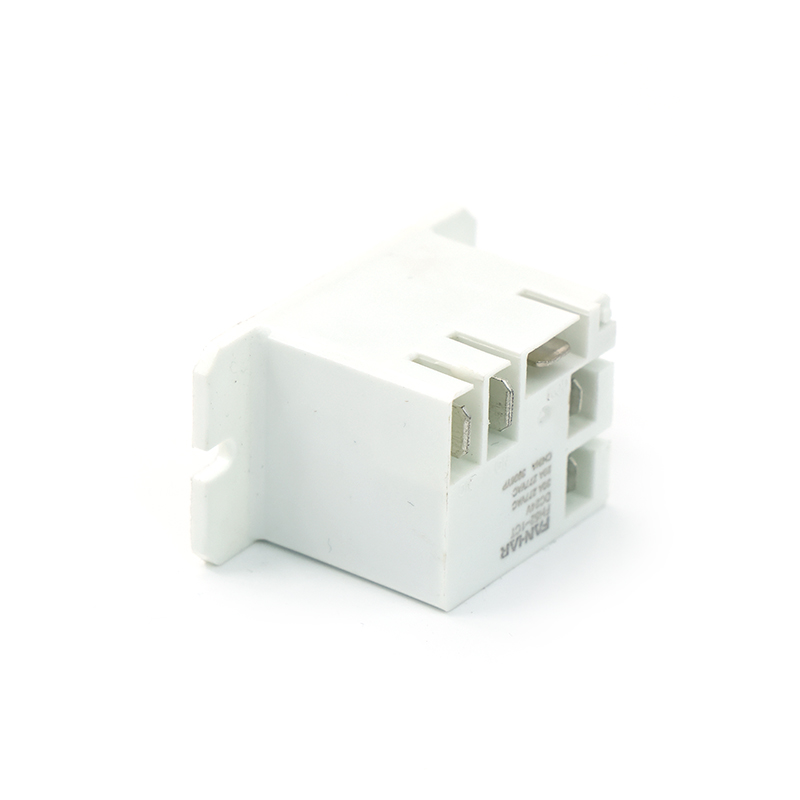

FH52/FH52A 20A 30A 40A Industrirelæ

Specifikationer

Vare

Kontaktdata

Kontakt arrangement

1A, 1B, 1C

Kontaktmodstand (initial)

≤50mΩ(6VDC 1A)

Kontaktmateriale

AgSnO ₂

Nominel værdi

Nominel belastning (modstandsbelastning)

NO:30A(Standard Type)/40A 277VAC         20A 28VDC

NC:20A 277VAC

Maks.koblingsspænding

277VAC   28VDC

Maks.koblingsstrøm

40A

Maks.koblingskapacitet

11080VA   560W

Min.tillade belastning

5VDC 100mA

Elektrisk

ydeevne

Isolationsmodstand (initial)

1000MΩ(500VDC)

Dielektrisk styrke (initial)

Mellem åbne kontakter

1500 VAC, 1 min

Mellem spole og kontakter

2500 VAC, 1 min

Driftstid

≤15 ms

Frigivelsestid

≤10 ms

Mekanisk

ydeevne

Chok

modstand

Funktionel

98m/s2(10g)

Destruktiv

980 m/s2 (100 g)

Vibrationsmodstand

10Hz~55Hz 1,5 mm DA

Udholdenhed

Mekanisk

1× 10 ⁶ ops

Elektrisk(Room temperature)

NR: 30A   277VAC/28VDC    1× 10 ⁵ ops(ON/OFF= 1s/9s)

NR: 40A   277VAC                  1× 10 ⁴ ops(ON/OFF= 1s/9s)

NC: 20A    277VAC                 1× 10 ⁴ ops(ON/OFF= 1s/9s)

Betjene

tilstand

Omgivelsestemperatur

DC:-45℃~85℃   AC:-45℃~60℃

Fugtighed

5 % til 85 %

Opsigelse

Kontakt hurtigt terminalen

Enhedsvægt

Ca. 36 g

Byggeri

Plastforseglet、Fluxsikret
