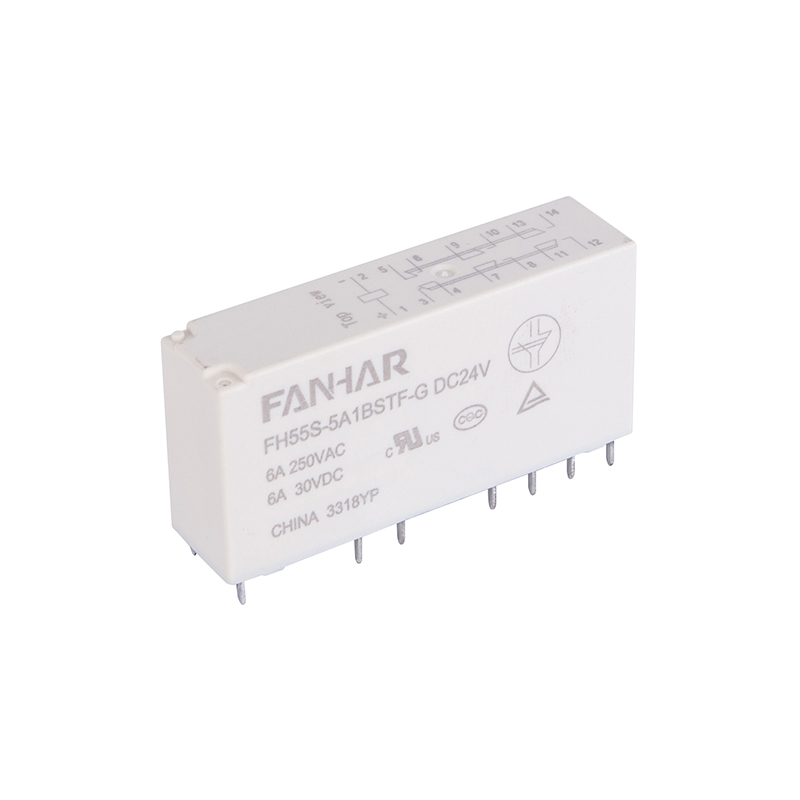

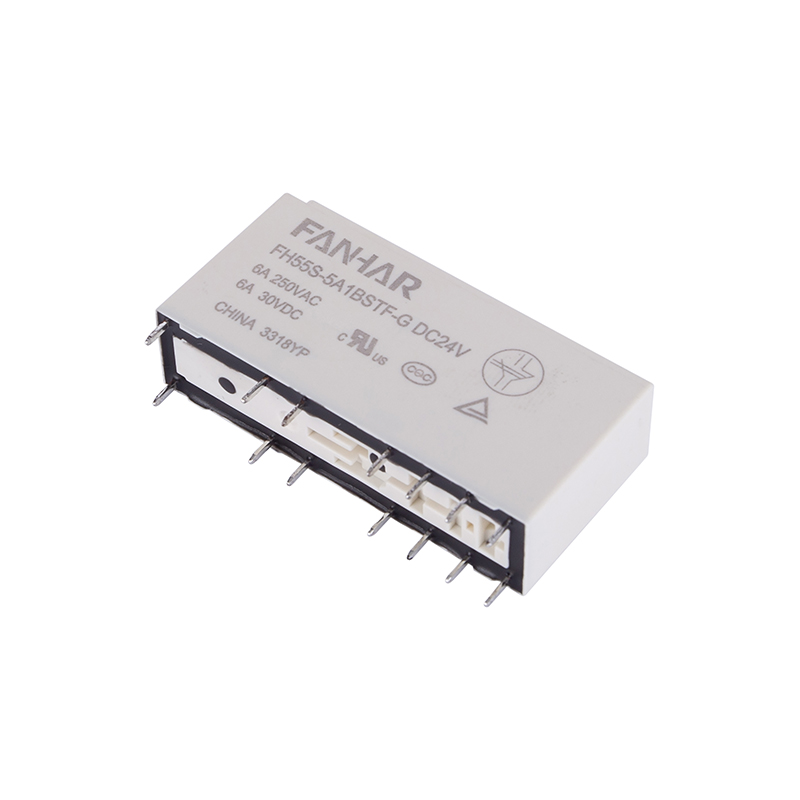

FH55S 6A industrielt relæ UL TUV CQC kompatibel

Specifikationer

Vare

Kontaktdata

Kontakt arrangement

5A1B､4A2B､3A3B

Strukturel klassificering

(Ifølge  EN50205)

Klasse A obligatorisk orientering

Kontaktmodstand (indledende)

≤100mΩ(6VDC 1A)

Kontaktmateriale

AgSnO ₂

Nominel værdi

Nominel belastning (modstandsbelastning)

6A 277VAC/30VDC

Maks.koblingsspænding

400VAC

Maks.koblingsstrøm

6A

Maks.koblingskapacitet

1662VA/180W

Min.tillade belastning

5VDC 10mA (Kontaktforgyldning)

Elektrisk ydeevne

Isolationsmodstand (initial)

1000MΩ(500VDC)

Dielektrisk styrke

(initial)

Mellem åbne kontakter

1500VAC

Mellem spole og kontakter

4000VAC, 1 min

Mellem kontaktgrupper

2500VAC,1min(11-12/13-14)   4000VAC,1min(Andet)

Driftstid

≤20 ms

Frigivelsestid

≤20 ms

Mekanisk ydeevne

Chok

modstand

Funktionel

98m/s ² (10 g)

Destruktiv

980m/s ² (100 g)

Vibrationsmodstand

N0/NC:10Hz~55Hz 1,5mm DA

N0:55Hz~200Hz,98m/s ² NC:55Hz~200Hz,49m/s ²

Krybeafstand

Mellem spole og kontakter

8 mm

Mellem kontaktgrupper

5,5 mm

Luftafstand

Mellem spole og kontakter

8 mm

Mellem kontaktgrupper

5,5 mm

Udholdenhed

Mekanisk

1×10 ⁷ ops

Elektrisk (rumtemperatur)

6A 277VAC/30VDC                          1×10 ⁵ ops(ON/OFF=1s/9s)

Driftstilstand

Omgivelsestemperatur

-40℃~85℃

Fugtighed

5 % til 85 %

Opsigelse

PCB

Enhedsvægt

Ca.25g

Byggeri

Plastforseglet､Fluxtæt
