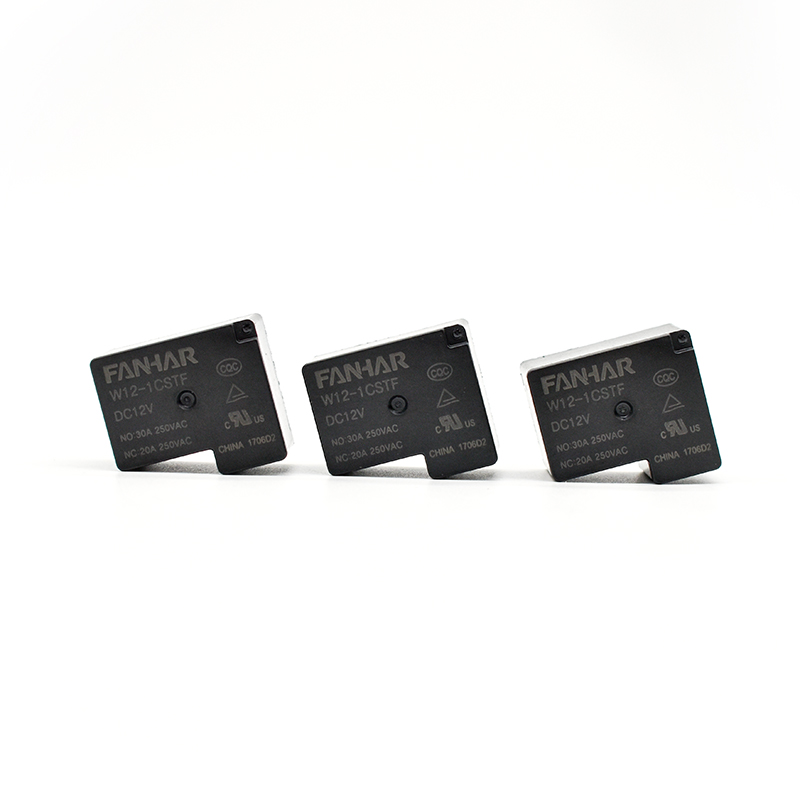

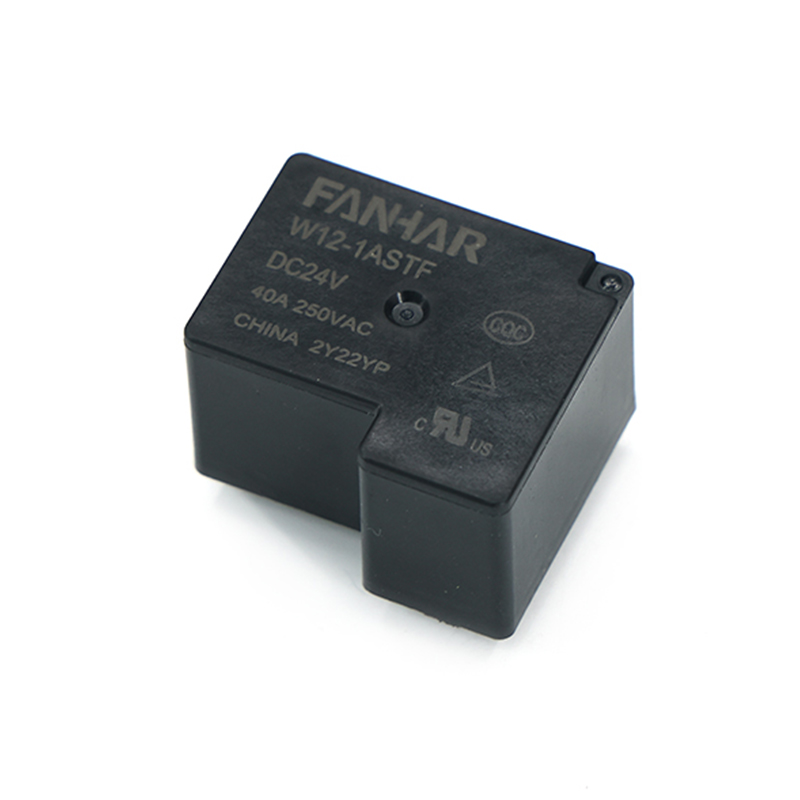

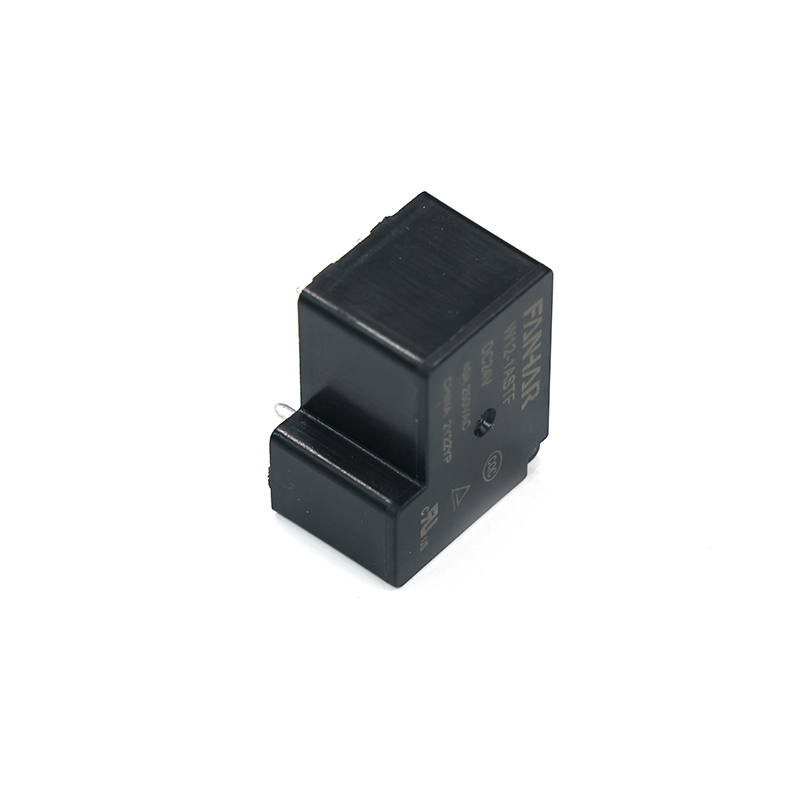

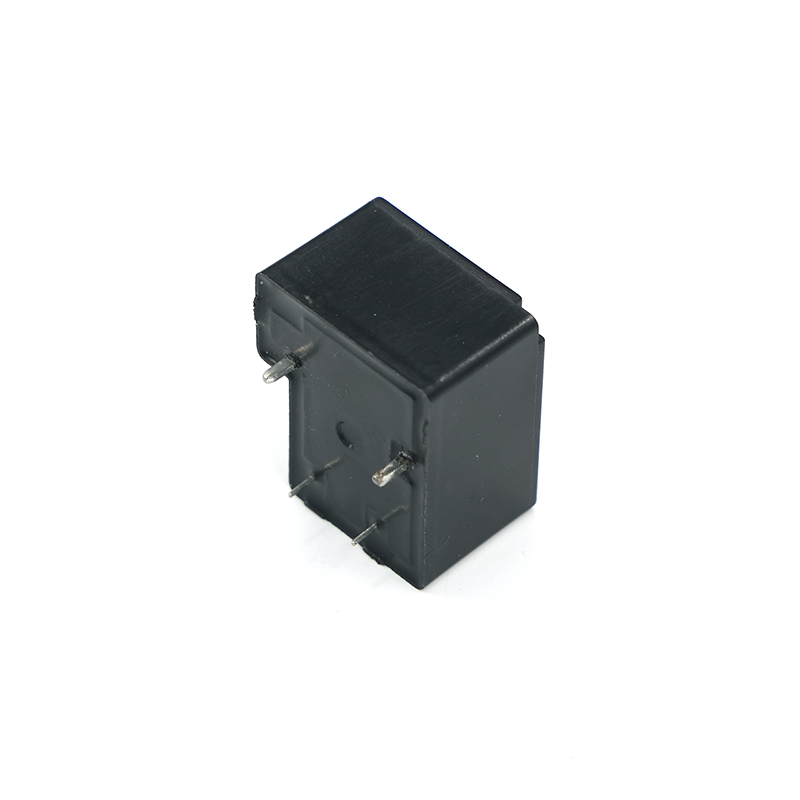

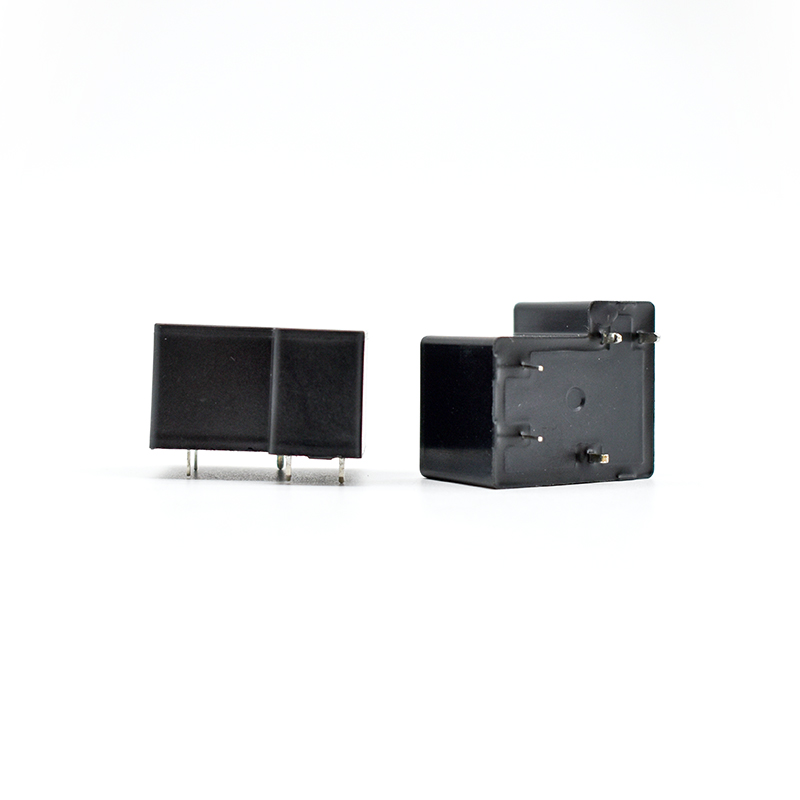

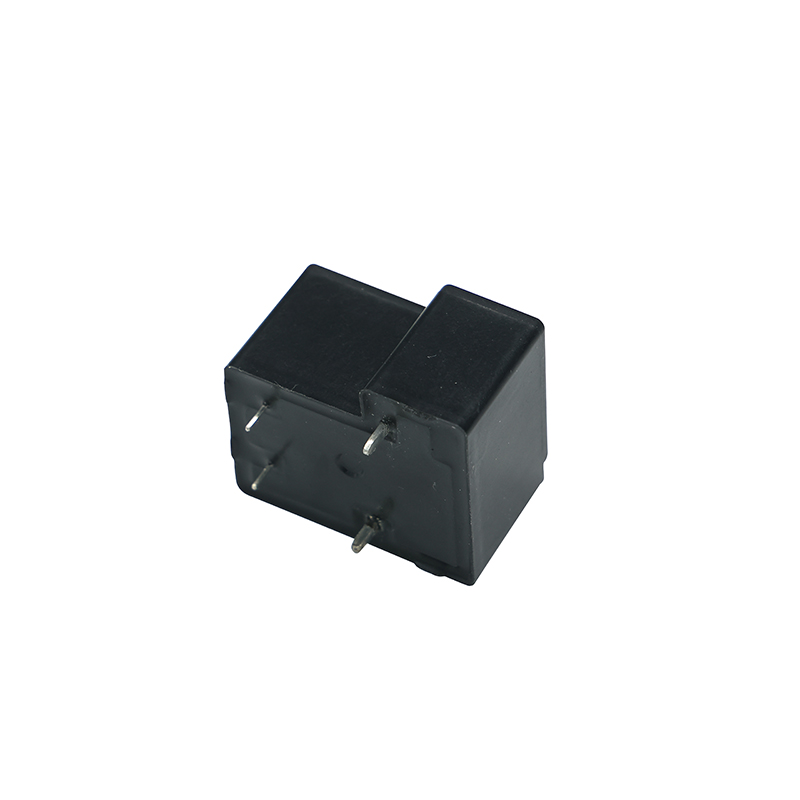

W12 30A 40A Power Relæ UL TUV CQC kompatibel

Specifikationer

Vare

Standard

BG-type

Kontaktdata

Kontakt arrangement

1A, 1C

1A

Kontaktmodstand (initial)

≤100mΩ(6VDC 1A)

100 mΩ (6VDC 1A)

Kontaktmateriale

AgNi､AgSnO ₂

Nominel værdi

Nominel belastning (modstandsbelastning)

30A (Standard)/40A 250VAC
20A 30VDC

30A 250VAC
20A 48VDC

Maks.koblingsspænding

277VAC/30VDC

277VAC/48VDC

Maks.koblingsstrøm

40A

Maks.koblingskapacitet

10000VA/600W

7500VA/960W

Min.tillade belastning

5VDC 100mA

Elektrisk ydeevne

Isolationsmodstand (initial)

1000MΩ(500VDC)

Dielektrisk styrke (initial)

Mellem åbne kontakter

1500 VAC, 1 min

2500 VAC, 1 min

Mellem spole og kontakter

2500VAC(standard)/4000VAC, 1 min

Driftstid

≤15 ms

≤20 ms

Frigivelsestid

≤10 ms

≤15 ms

Mekanisk ydeevne

Stødmodstand

Funktionel

98m/s ² (10G)

Destruktiv

980m/s ² (100G)

Vibrationsmodstand

10Hz~55Hz 1,5 mm DA

Udholdenhed

Mekanisk

5× 10 ⁶ ops

Elektrisk (rumtemperatur)

40A 250VAC  2×10 ⁴ ops(ON/OFF=1s/9s)
30A 250VAC  5×10 ⁴ ops(ON/OFF=1s/9s)
20A 30VDC  1×10 ⁵ ops(ON/OFF=1s/9s)

40A 250VAC  2×10 ⁴ ops(ON/OFF=1s/9s)
30A 250VAC  5×10 ⁴ ops(ON/OFF=1s/9s)
20A 48VDC  5×10 ⁴ ops(ON/OFF=1s/9s)

Driftstilstand

Omgivelsestemperatur

-40℃~85℃

Fugtighed

5 % til 90 %

Opsigelse

PCB

Enhedsvægt

Ca.27g

Byggeri

Plastforseglet, Fluxsikret
