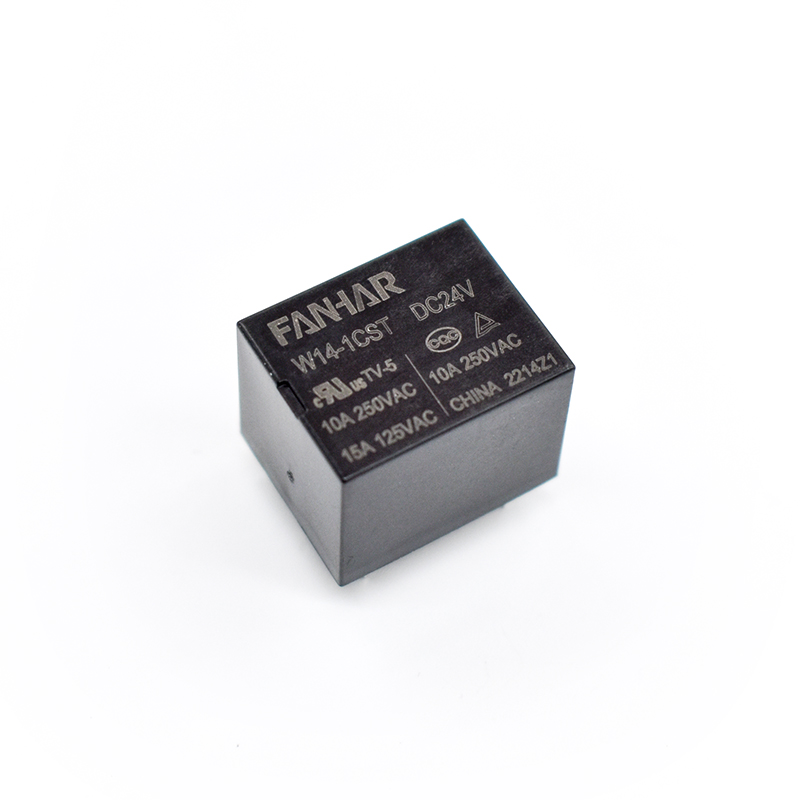

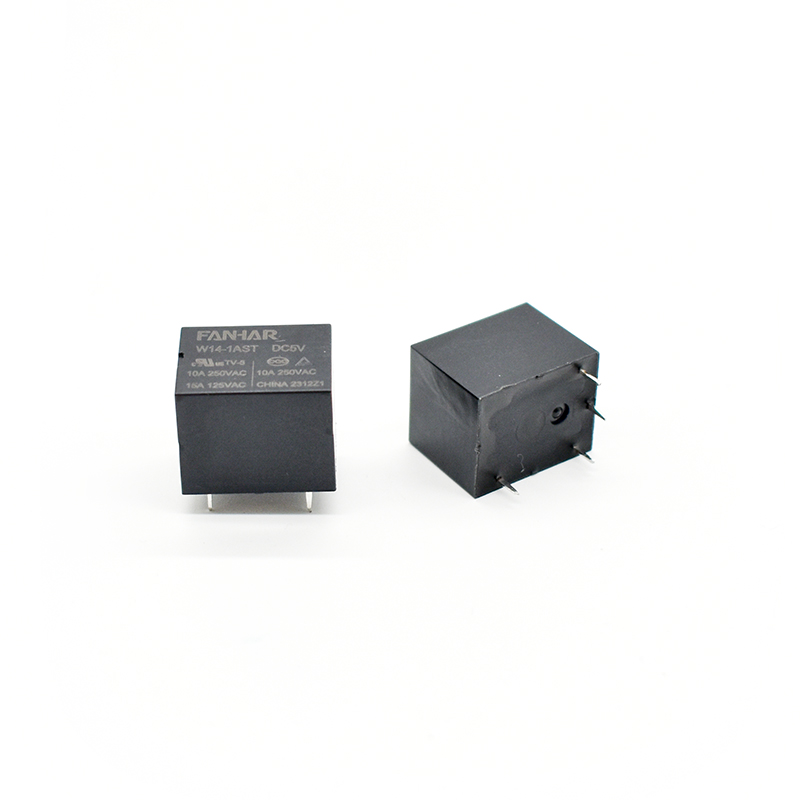

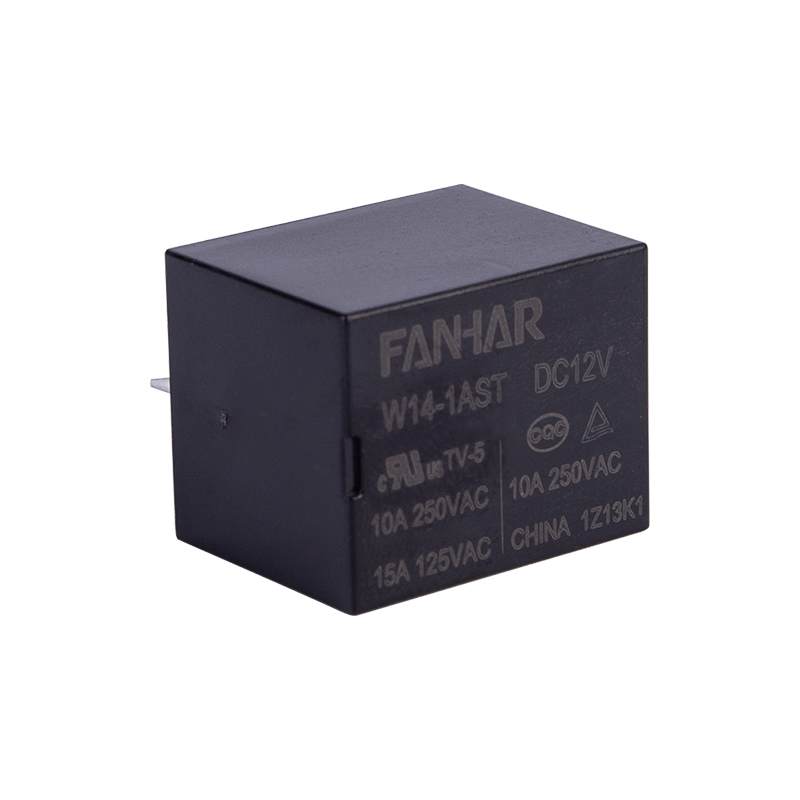

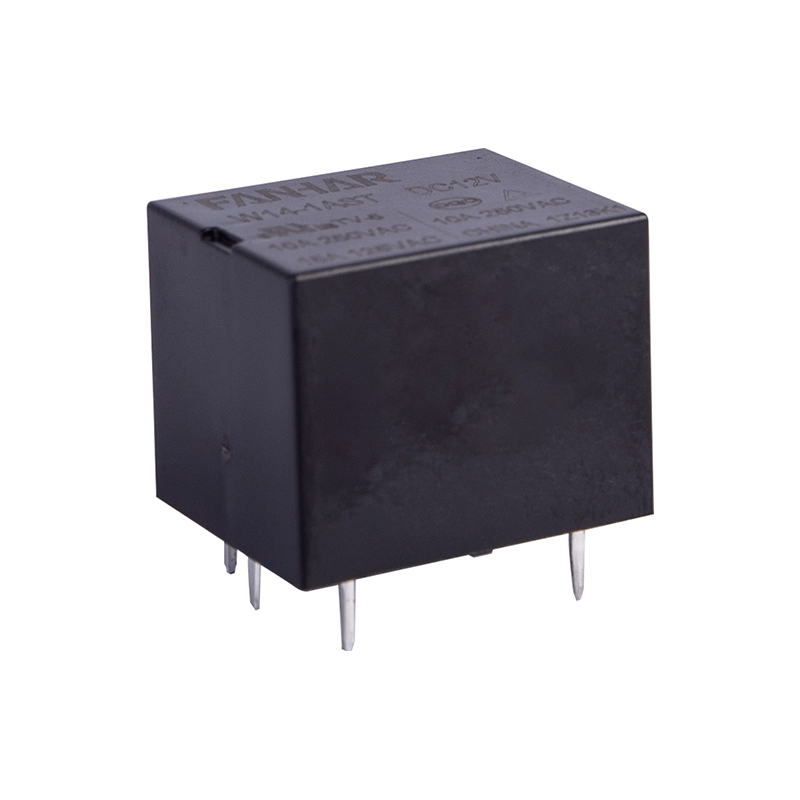

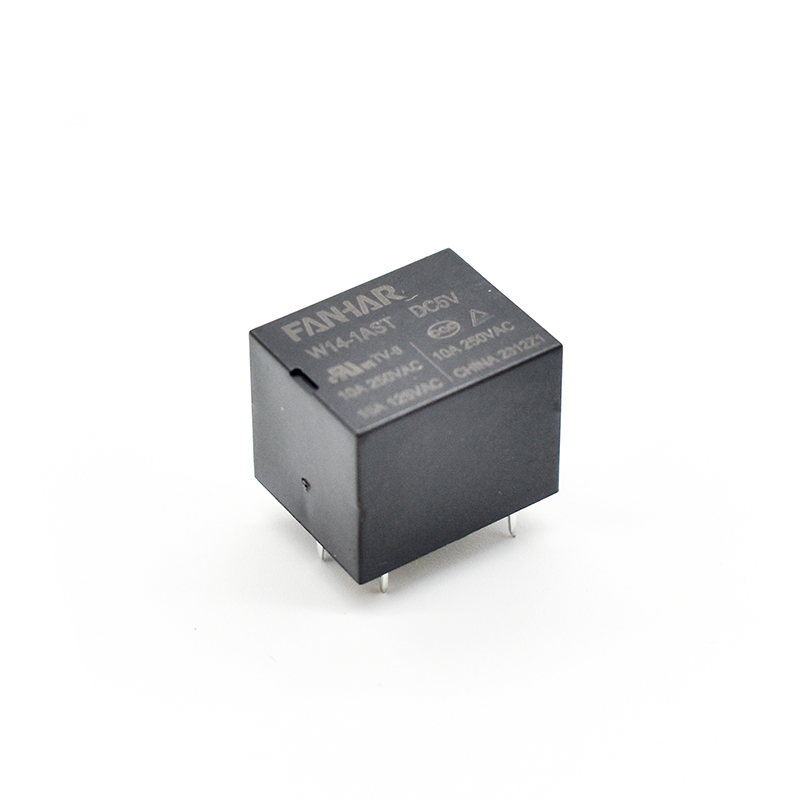

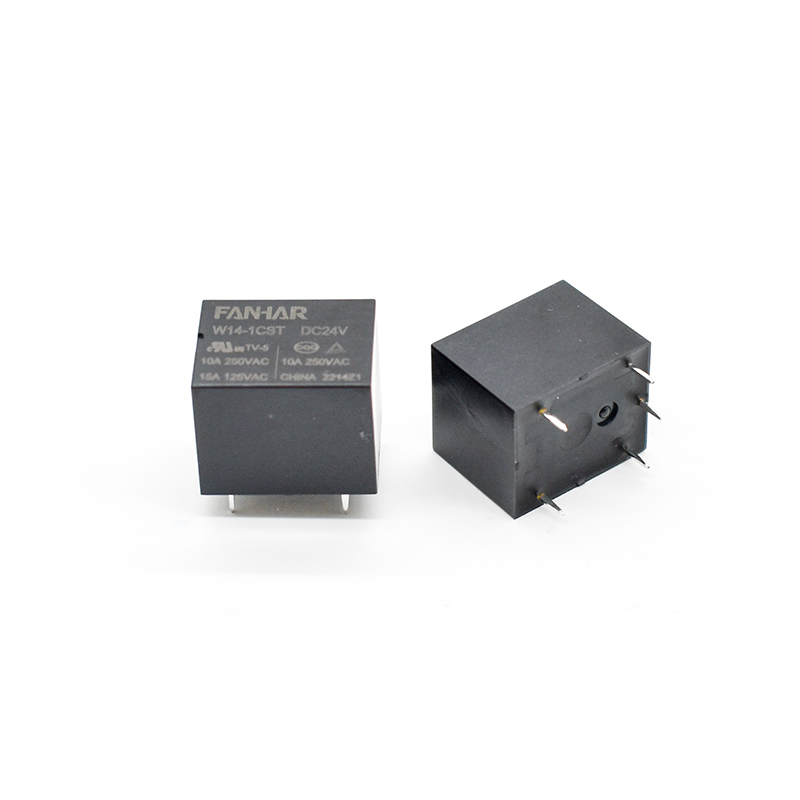

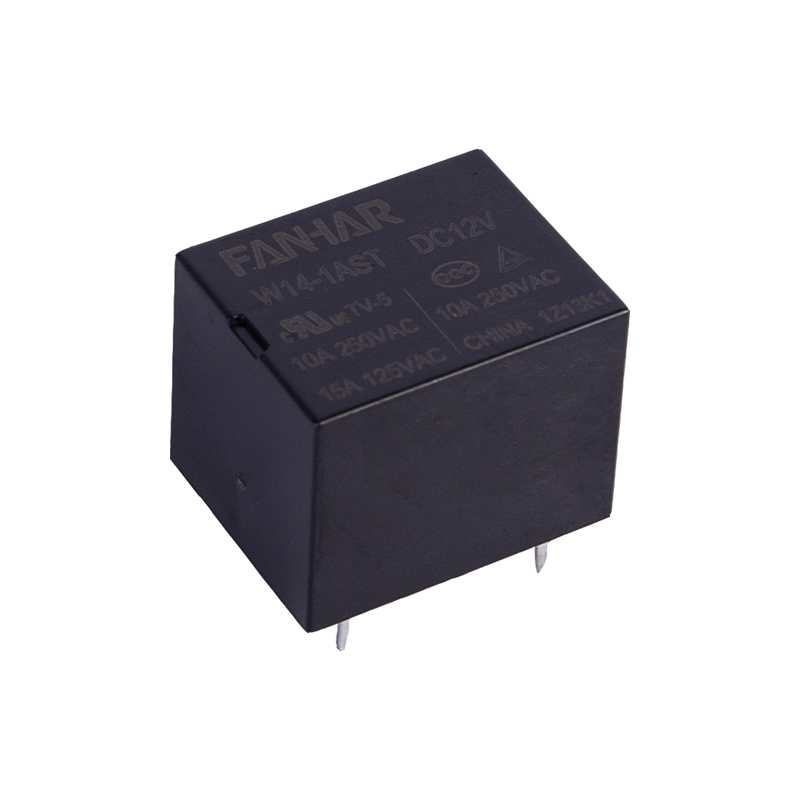

W14 10A 15A Power Relæ UL TUV CQC kompatibel

Specifikationer

Vare

Kontaktdata

Kontakt arrangement

1A, 1B, 1C

Kontaktmodstand

≤100mΩ(6VDC 1A)

Kontaktmateriale

AgSnO ₂

Nominel værdi

Nominel belastning (modstandsbelastning)

10A   250VAC/30VDC

15A   125VAC

Maks.koblingsspænding

277VAC/30VDC

Maks.koblingsstrøm

15A

Maks.koblingskapacitet

2500VA/300W

Min.allowing load

5VDC 100mA

Elektrisk

ydeevne

Isolationsmodstand (initial)

1000MΩ(500VDC)

Dielektrisk styrke (initial)

Mellem åbne kontakter

750VAC, 1 min

Mellem spole og kontakter

1500 VAC, 1 min

Driftstid

≤10 ms

Frigivelsestid

≤5ms

Mekanisk

ydeevne

Chok

modstand

Funktionel

98m/s2(10g)

Destruktiv

980 m/s2 (100 g)

Vibrationsmodstand

10Hz~55Hz 1,5 mm DA

Udholdenhed

Mekanisk

1× 10 ⁶ ops

Elektrisk(Room temperature)

5A       250VAC/30VDC                     1×10 ⁵ ops(ON/OFF=1s/9s)
10A      250VAC/30VDC                    5×10 ⁴ ops(ON/OFF=1s/9s)
15A      125VAC                                     5×10 ⁴ ops(ON/OFF=1s/9s)
1/2HK  125VAC(motor)                       3×10 ⁴ ops(ON/OFF=1s/9s)
600W  120VAC (LED-lampe)                 2,5×10 ⁴ ops (ON/OFF=1s/9s)

Betjene

tilstand

Omgivelsestemperatur

-40℃~85/105℃

Fugtighed

5 % til 90 %

Opsigelse

PCB

Enhedsvægt

Ca.7g

Byggeri

Plastforseglet、Fluxsikret
