Nyt energirelæ i FH20-serien: En omskiftningsløsning med høj pålidelighed til nye energi- og opladningsfaciliteter

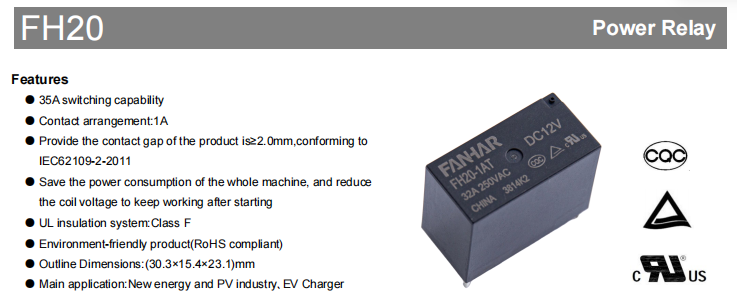

Med den hurtige udbredelse af ny energiproduktion, energilagringssystemer og hurtigopladere til elektriske køretøjer spiller strømrelæer - som kritiske koblingskomponenter i kredsløb - en afgørende rolle i at bestemme udstyrets overordnede stabilitet gennem deres strømbærende kapacitet, sikkerhedsisoleringsniveau og langsigtede pålidelighed. Den FH20 serien er et højeffektrelæ, der er specielt designet til at opfylde disse krav. Den kombinerer kompakt størrelse, høj belastningsevne og robusthed i barske miljøer, hvilket gør den til et ideelt valg til fotovoltaiske invertere , EV ladestationer , og lignende applikationer.

Kernefordele: Sikker, effektiv og varmebestandig

Tilstrækkelig kontaktgap for at opfylde fotovoltaiske sikkerhedsstandarder

Kontaktgabet, efter at relæet åbner, påvirker direkte isolationssikkerheden. FH20-serien har en kontaktafstand på ≥2,0 mm, som fuldt ud overholder IEC 62109-2-2011 standarden "Sikkerhedskrav til strømomformere til brug i solcelleanlæg." For fotovoltaiske invertere er denne standard obligatorisk. Mellemrummet på 2,0 mm sikrer effektiv lysbueafbrydelse selv under overspændingsforhold, hvilket beskytter nedstrømskredsløb og operatørsikkerhed.

Hold-efter-start spændingsreduktion til væsentligt lavere systemstrømforbrug

FH20 anvender en arbejdsstrategi, der reducerer spolespændingen efter det første valgop. Når relæet er lukket, er det kun nødvendigt med en lavere spolespænding for at opretholde kontakttilstanden, hvilket væsentligt reducerer spolens strømforbrug sammenlignet med kontinuerlig fuldspændingsdrev. For eksempel med 12 V-modellen er holdeeffekten langt lavere end de 1400 mW, der kræves til pick-up. Denne funktion er især fordelagtig for opladere og invertere, der kræver lang standby eller kontinuerlig drift, hvilket effektivt sænker systemtemperaturstigning og energitab.

UL klasse F isoleringssystem for højere temperaturtolerance

Isoleringssystemets varmemodstandsevne bestemmer relæets levetid under høje temperaturforhold. FH20-serien bruger et UL-anerkendt Klasse F-isoleringssystem, der tillader en maksimal varm spolespottemperatur på 155 °C—25 °C højere end den almindelige klasse B (130 °C). Det betyder, at ved en omgivelsestemperatur på 85 °C har relæet stadig rigelig termisk margin, hvilket gør det særligt velegnet til udstyr installeret i lukkede, dårligt ventilerede eller udendørs højtemperaturmiljøer.

Miljøvenlige materialer, RoHS-kompatibel

Fra kontakter til boliger bruger produktet materialer, der opfylder RoHS-kravene, fri for bly, kviksølv, hexavalent krom og andre farlige stoffer, hvilket sikrer barrierefri eksport til regioner med strenge miljøregler, såsom EU.

Belastningsevne og elektriske parametre

FH20-serien anvender et 1A-kontaktarrangement (en-polet enkelt-kast, normalt åbent), med AgSnO₂ (sølvtinoxid) kontaktmateriale. Dette materiale tilbyder fremragende modstandsdygtighed over for svejsning og buerosion, hvilket gør det særligt velegnet til hyppig omskiftning af højstrøms modstandsbelastninger.

De vigtigste elektriske vurderinger er opsummeret i tabellen nedenfor:

Parameter Værdi
Kontakt arrangement 1A
Kontaktmateriale AgSnO₂
Nominel belastning (resistiv) 32 A   250 V AC
Maksimal koblingsstrøm 35 A
Maksimal koblingsspænding 277 VAC
Maksimal koblingskapacitet 8750 VA
Minimum tilladt belastning 5 VDC / 100 mA
Kontaktmodstand (initial) ≤100 mΩ (ved 6 VDC, 1 A)
Dielektrisk styrke (mellem åbne kontakter) 2500 VAC, 1 min
Dielektrisk styrke (spole til kontakter) 4500 VAC, 1 min
Driftstid ≤20 ms
Frigivelsestid ≤10 ms

Den lave kontaktmodstand sikrer minimalt ledningstab, mens den høje dielektriske styrke giver rigelig sikkerhedsmargin for høj-lavspændingsisolering. Drifts- og frigivelsestiderne opfylder kravene til reaktionshastighed for de fleste industrielle kontrol- og kraftelektronikapplikationer.

Spolespecifikationer og valgvejledning

FH20 tilbyder flere standard spolespændinger fra 5 V til 24 V, alle med en nominel effekt på 1400 mW. De vigtigste elektriske parametre for almindeligt anvendte modeller er opsummeret nedenfor for hurtig tilpasning til dit systemkontrolspænding:

Nominel spænding

Driftsspænding

VDC

Udløs spænding

VDC

Nominel strøm (±10 %)

Spolemodstand (±10%)
DC 5 V ≤3,75 ≥0,25 280mA 17,8Ω
DC 12 V ≤9,00 ≥0,60 116,7mA 102,8Ω
DC 18V ≤13,50 ≥0,90 77,8mA 231,4Ω
Driftstid ≤18.00 ≥1,20 58,3mA 411,4Ω

Udvalgstip : Driftsspændingen er det minimum, der kræves for pålidelig pick-up; drevspændingen skal designes til ikke at falde under denne værdi. Udløsningsspændingen bestemmer følsomheden for faldud ved slukning. Hvis ultralavt strømforbrug er kritisk, kan en højere spolespænding (f.eks. 24 V) vælges, da dens driftsstrøm er lavere, og kombineret med hold-efter-start-funktionen kan det samlede strømforbrug reduceres yderligere.

Mekanisk robusthed og miljøtilpasningsevne

Nyt energiudstyr udsættes ofte for vibrationer, stød og store temperaturvariationer. FH20-serien udmærker sig i mekanisk ydeevne:

Stødmodstand : Funktionelt stød op til 196 m/s² (20 g), ødelæggende stød op til 980 m/s² (100 g), tilstrækkeligt til at modstå utilsigtede stød under transport og installation.

Vibrationsmodstand : 10 Hz ~ 55 Hz ved 1,5 mm amplitude, hvilket sikrer stabil drift nær vibrationskilder såsom ventilatorer og kompressorer.

Driftstemperaturområde : -40 °C ~ 85 °C, dækker udendørs forhold i de fleste regioner i Kina; fugttolerance fra 5 % til 85 % for fugtige omgivelser.

Med hensyn til udholdenhed er den mekaniske levetid 2×10⁵ operationer, mens den elektriske levetid (resistiv belastning, 32 A 250 VAC, ON/OFF = 1 s / 9 s) når 3×10⁴ operationer, hvilket tilfredsstiller flere års normal brug i opladere, invertere og lignende udstyr.

Indkapslingsstile og miljøvalg

FH20 fås i to indvendige beskyttelsestyper, så du kan vælge i henhold til renheden i det faktiske arbejdsmiljø:

Fluxsikker type : Velegnet til rene indendørs miljøer fri for ætsende gasser (H₂S, SO₂, NO₂ osv.) og ledende støv. Denne type forhindrer indtrængning af flux under lodning og giver omkostningsfordele.

Plastforseglet type : Anbefales til urene omgivelser, der kan indeholde ætsende gasser eller støv, såsom industrianlæg eller udendørs skabe. Den forseglede konstruktion isolerer mere effektivt eksterne forurenende stoffer, hvilket sikrer langterm lav kontaktmodstand.

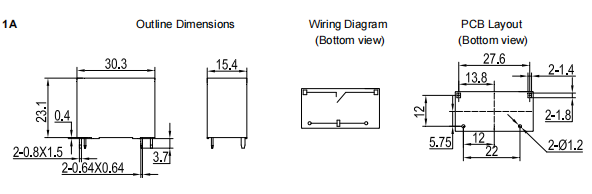

Begge typer deler de samme ydre mål: 30,3 mm (L) × 15,4 mm (B) × 23,1 mm (H). De er designet til standard PCB-stiftmontering og vejer ca. 20,7 g. PCB layout tolerancer bør kontrolleres inden for ±0,1 mm; for oversigtsdimensionstolerancer henvises til de detaljerede bemærkninger i databladet.

Internationale godkendelser på et øjeblik

FH20-serien har opnået de nødvendige sikkerhedscertificeringer til store globale markeder, hvilket letter eksporten af dine slutprodukter:

Godkendelse Filnummer Godkendte vurderinger (resistiv)
UL / CUL E475405 32 A / 35 A   250 V AC, 85 °C
TUV R 50581364 32 A / 35 A   250 V AC, 85 °C
CQC CQC23002383075 32 A / 35 A   250 V AC, 85 °C

Alle tre certificeringer bruger AgSnO₂-kontakter og dækker både kontinuerlige 32 A og maksimale 35 A-klassificeringer ved en temperaturklasse på 85 °C, hvilket sikrer overholdelse under ekstreme driftsforhold.

Ofte stillede spørgsmål

Q1: Hvad er kontaktgabet på FH20-seriens relæ? Opfylder det solcelleindustriens standarder?

Kontaktafstanden er ≥2,0 mm, fuldt ud i overensstemmelse med IEC 62109-2-2011 "Sikkerhedskrav til strømomformere til brug i solcelleanlæg."

Q2: Hvilke spolespændingsmuligheder er tilgængelige?

Standard spolespændinger inkluderer DC 5 V, 6 V, 12 V, 18 V og 24 V, alle med en nominel effekt på 1400 mW. For specifik driftsspænding, udløsningsspænding og spolemodstand henvises til tabellen "Spolespecifikationer og valgvejledning" ovenfor.

Q3: Hvad er de mekaniske og elektriske forventede levetider?

Mekanisk levetid er 2×10⁵ operationer; elektrisk levetid (rumtemperatur, resistiv belastning 32 A 250 VAC, ON/OFF = 1 s/9 s) er 3×10⁴ operationer.

Q4: Hvad er den indledende kontaktmodstand og isolationsmodstand?

Indledende kontaktmodstand ≤100 mΩ (ved 6 VDC, 1 A); initial isolationsmodstand ≥1000 MΩ (ved 500 VDC).

Q5: Hvilke forholdsregler skal tages under brug?

Undgå at tabe relæet for at forhindre beskadigelse af interne mekaniske strukturer og indledende ydeevneparametre. Specifikationerne kan også ændre sig på grund af forbedringer; bekræft den seneste version med producenten før volumenproduktion.
