FH28-relæer: Højtydende bilelektronik og automationsløsninger

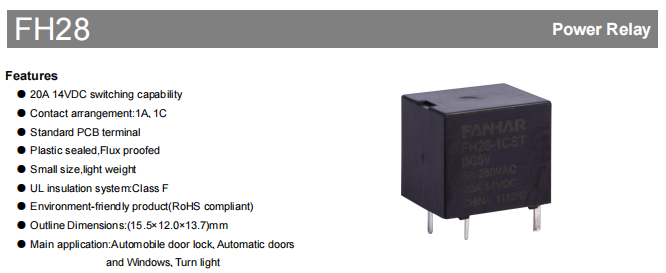

FH28-relæet er et højtydende PCB-monteret relæ fremstillet af Zhejiang Fanhar Electronics Co., Ltd., beregnet til bilelektronik og automationskontrolsystemer.  Dette relæ har en plastforseglet konstruktion, har en omskiftningskapacitet på 20A ved 14VDC, har kompakte dimensioner på 15,5 x 12,0 x 13,7 mm, vejer ca. 6 gram og overholder RoHS-miljøreglerne.

Fremragende elektrisk ydeevne

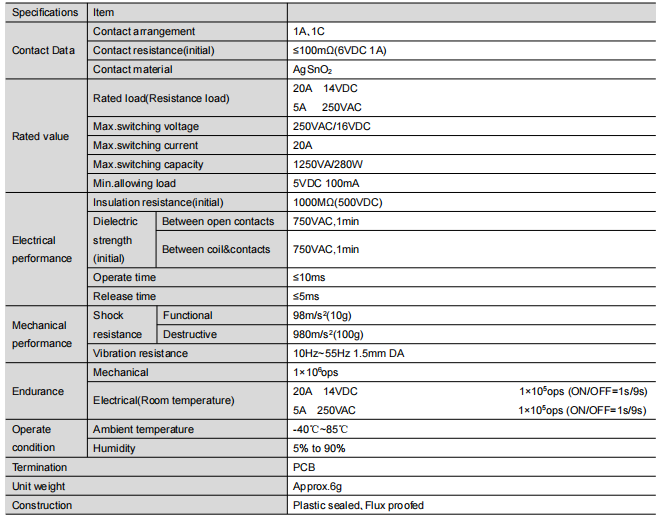

Kontaktkarakteristika

Der anvendes specielle legeringskontaktmaterialer, og den indledende kontaktmodstand er strengt kontrolleret inden for 100 mΩ (testtilstand 6VDC 1A).

Lav kontaktmodstand sikrer, at signaltransmissionstab minimeres, især velegnet til præcisionsstyringssystemer.

Kontaktfladen er specialbehandlet for effektivt at forhindre lysbuer og forlænge levetiden.

Belastningskapacitet

Dual rating design: 20A/14V DC og 5A/250V AC.

Maksimal koblingskapacitet op til 1250VA/280W for at opfylde de fleste krav til bilelektronik.

Minimum tilladt belastning så lav som 5VDC/100mA, tilpasset til små signalomskiftningsscenarier.

Isoleringsegenskaber

Initial isolationsmodstand op til 1000MΩ (500VDC testspænding)

Inter-kontakt spænding, der modstår 750VAC i 1 minut uden nedbrud

UL Klasse F isoleringsklasse for at sikre sikkerhed og pålidelighed i højtemperaturmiljøer.

Responshastighed

Hurtig responstid på ≤ 10ms for sugetid og ≤ 5ms for frigivelsestid.

Særligt velegnet til moderne elektroniske bilsystemer, der kræver højfrekvent omskiftning.

Optimeret elektromagnetisk systemdesign sikrer ensartet drift

Robust og pålidelig mekanisk struktur

Det mekaniske design af produktet afspejler teknisk visdom:

Kompakt pakke med dimensioner på 15,5 x 12,0 x 13,7 mm og vægtkontrol på 6 g, velegnet til applikationer med begrænset plads

Fremragende vibrationsmodstand, modstår 980m/s² (10g) stød, tilpasser sig vibrationsmiljøer såsom biler

Stabil ydeevne i vibrationsmiljøer, der arbejder pålideligt i frekvensområdet 10Hz~55Hz med en amplitude på 1,5 mm.

Plastforseglingsproces forhindrer effektivt gennemtrængning af flux og forbedrer produktets langsigtede pålidelighed.

Bred vifte af anvendelsesscenarier

FH28-relæer viser deres værdi på mange områder:

Elektroniske systemer til biler, ideel til styring af dørlåse, blinklys, elruder.

Inden for industriel automation er den velegnet til automatisk dørkontrol, sikkerhedslåseanordning og andre nøglepositioner.

Inden for husholdningsapparater giver den pålidelig omskiftning til smart home control og automatiske gardinsystemer.

Inden for instrumentering spiller det en vigtig rolle som kernekomponenten i signalomskiftningsmodulet.

Professionel udvælgelsesvejledning

Udvælgelsespunkter for forskellige anvendelsesscenarier:

Kontaktkonfiguration: 1A (normalt åben) er egnet til simple koblingskredsløb, og 1C (konvertering) er egnet til scenarier, der kræver koblingsfunktioner.

Miljøtilpasningsevne: Fluxsikret til rene miljøer, Plastforseglet mod ætsende gasser.

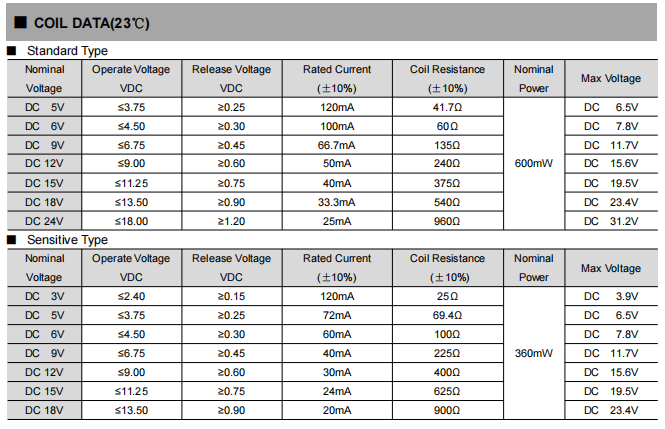

Spændingstilpasningsforslag: standardspole er velegnet til almindelig spænding, følsom spole (L-type) er mere velegnet til lavspændingsapplikation.

Installationsforholdsregler: Miljøer med høje vibrationer kræver særlig opmærksomhed på fastgørelsesmetoder for at sikre pålidelige forbindelser.

Strenge pålidelighedsbekræftelse

Produktet har gennemgået strenge tests og verifikationer:

Belastningslevetid test: 100.000 operationer under DC14V/20A, over 1 million operationer under AC250V/5A.

Miljøtilpasningstest: -40 ℃ ~ 85 ℃ temperaturcyklus, 90% RH varmt og fugtigt miljø langsigtet verifikation

Mekanisk pålidelighedstest: 55Hz vibration, 10g stød og andre barske forhold verifikation.

Materialeholdbarhedstest: kontaktmaterialet bevarer stadig gode kontaktegenskaber efter lang tids brug.

Praktiske forslag til anvendelse

Forholdsregler i tekniske applikationer:

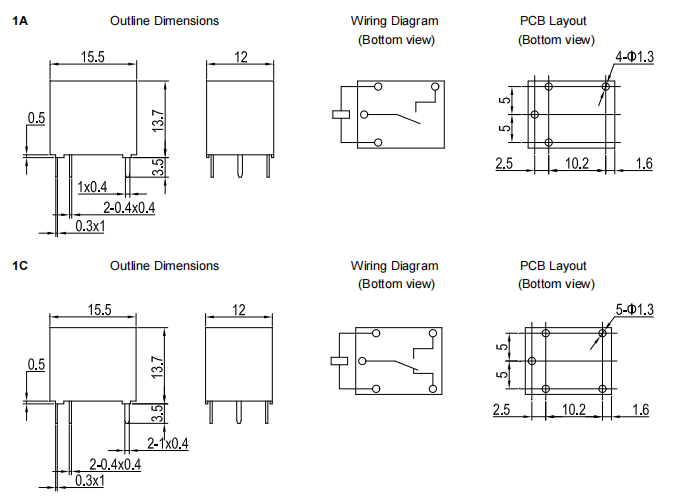

Følg nøje de dimensionelle tegninger, når du designer printkortet, og vær særlig opmærksom på 10,2 mm stiftafstanden.

Layout skal udføres med tilstrækkelig elektrisk afstand under hensyntagen til behovet for varmeafledning for at undgå lokal overophedning.

Undgå at overskride de maksimale nominelle parametre, undgå mekaniske stød og fald.

Regelmæssig vedligeholdelse for at kontrollere kontakttilstanden og holde arbejdsmiljøet rent.

FH28-relæer er ved at blive et vigtigt valg for bilelektronik og industristyring på grund af deres professionelle ydeevneparametre og pålidelige kvalitetsydeevne. Gennem kontinuerlig innovation leverer Zhejiang Fanhar Electronics pålidelige relæløsninger til markedet.
