Hjem / Nyheder / Industri nyheder / FH12 40A strømrelæ til industriel kontrol, punktsvejsning og strømforsyningsudstyr

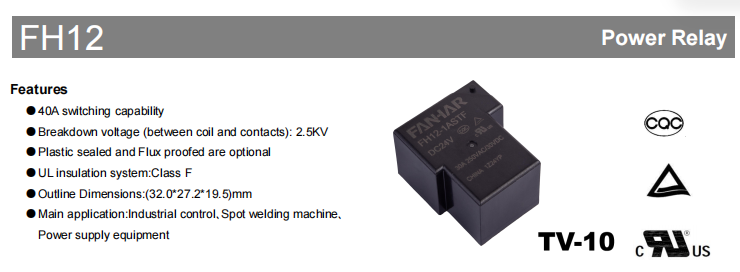

Den FH12 Power Relæ er designet til højstrømskobling i industriel kontrol, punktsvejsemaskiner og strømforsyningsudstyr. Med en maksimal koblingsstrøm på 40A , dielektrisk styrke af 2500VAC mellem spolen og kontakter , og en Klasse F UL isoleringssystem , giver FH12 pålidelig elektrisk ydeevne til krævende industrielle applikationer. Fås i begge plastik forseglet og strømningssikker konstruktioner, kan den vælges efter forskellige driftsmiljøer.
1. Nøglefunktioner ved FH12 Strømrelæ
40A omskiftningskapacitet
Den FH12 supports a maximum switching current of 40A med en maksimal koblingskapacitet på 7500VA , hvilket gør den velegnet til applikationer, der kræver pålidelig højstrømskobling.
Pålidelig elektrisk isolering
Den relay provides an insulation resistance of 1000MΩ (500VDC) og a dielectric strength of 2500VAC mellem spolen og kontakter , der hjælper med at opretholde sikker elektrisk isolation under drift.
Flere kontaktkonfigurationer
Den FH12 is available in three contact arrangements: 1A (Normally Open), 1B (Normally Closed), and 1C (Changeover).
giver brugerne mulighed for at vælge den passende konfiguration til forskellige kredsløbsdesign.
Plastforseglet eller flussikker konstruktion
To konstruktionsmuligheder er tilgængelige: flussikker og plastforseglet.
Ifølge databladet anbefales den fluxsikre version til rene miljøer, mens den plastikforseglede version er velegnet til miljøer, der indeholder støv eller ætsende gasser som H₂S, SO₂ og NO₂.
Klasse F isoleringssystem
Den FH12 complies with the UL klasse F isoleringssystem , der opfylder internationale isoleringskrav til industrielt elektrisk udstyr.

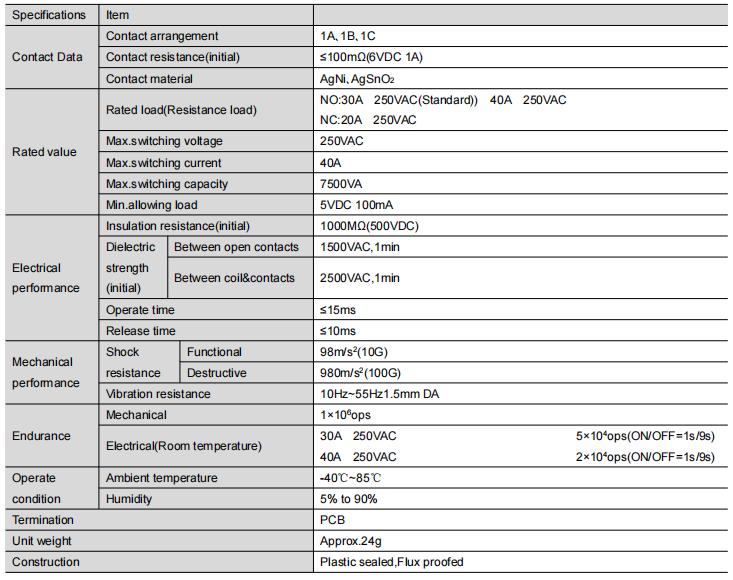

2. Tekniske specifikationer
3. Ydeevne
Den FH12 is designed to provide consistent electrical and mechanical performance under specified operating conditions.
Elektrisk ydeevne
- Isoleringsmodstand: 1000MΩ (500VDC)
- Dielektrisk styrke mellem åbne kontakter: 1500VAC i 1 minut
- Dielektrisk styrke mellem spole og kontakter: 2500VAC i 1 minut
Driftshastighed
- Driftstid: ≤15 ms
- Udgivelsestid: ≤10 ms
Mekanisk ydeevne
- Funktionel stødmodstand: 98m/s² (10G)
- Destruktiv stødmodstand: 980m/s² (100G)
- Vibrationsmodstand: 10Hz–55Hz, 1,5 mm dobbelt amplitude
Servicelevetid
- Mekanisk udholdenhed: 1 × 10⁶ operationer
- Elektrisk udholdenhed:
- 30A 250VAC: 5 × 10⁴ operationer
- 40A 250VAC: 2 × 10⁴ operationer

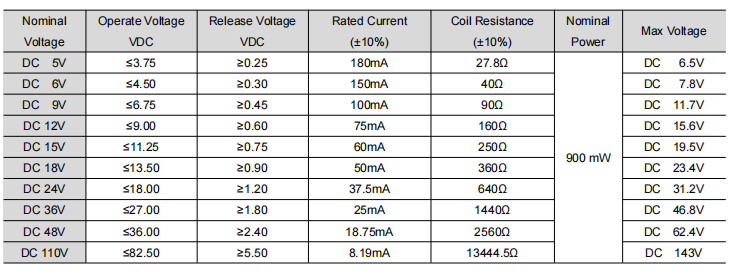

4. Tilgængelige spolespændinger
Den FH12 supports multiple DC coil voltage options, including:
5V, 6V, 9V, 12V, 15V, 18V, 24V, 36V, 48V og 110V DC , hvilket gør det muligt for relæet at matche forskellige systemspændingskrav.
5. Typiske applikationer
Ifølge produktdatabladet er FH12 primært designet til:
Velegnet til industrielt styreudstyr, der kræver pålidelig omskiftning af højstrømsbelastninger.
Punktsvejsemaskiner
Designet til punktsvejseudstyr, hvor der kræves stabil relæomskiftningsydelse.
Strømforsyningsudstyr
Gælder for strømforsyningsudstyr, der kræver pålidelig koblingsydelse inden for de specificerede elektriske mærker.

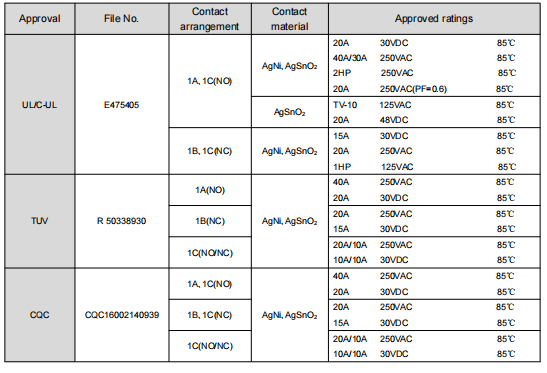

6 . Sikkerhedscertificeringer
Den FH12 has obtained multiple safety approvals, including:UL / cUL ,TÜV ,CQC
Den approved ratings vary depending on the contact arrangement and contact material.
7. Ofte stillede spørgsmål (FAQ)
Q1: Hvad er den maksimale koblingsstrøm for FH12 Power Relay?
Den FH12 supports a maximum switching current of 40A og a maximum switching capacity of 7500VA .
Q2: Hvilke kontaktordninger er tilgængelige?
Den relay is available in 1A (normalt åben), 1B (normalt lukket) og 1C (skifte) kontakt konfigurationer.
Q3: Hvilke spolespændingsmuligheder er tilgængelige?
Den FH12 supports DC coil voltages of 5V, 6V, 9V, 12V, 15V, 18V, 24V, 36V, 48V og 110V .
Q4: Hvilket kontaktmateriale er tilgængeligt?
Den relay offers AgNi og AgSnO₂ kontaktmateriale. Ifølge databladet, AgSnO₂ kontakter anbefales til applikationer med høj overspændingsstrøm.
Q5: Hvilken driftstemperatur understøtter FH12?
Den specified ambient operating temperature is -40°C til 85°C , med et driftsfugtighedsområde på 5 % til 90 % .
Q6: Hvilke certificeringer har FH12?
Den FH12 has obtained UL/cUL, TÜV og CQC sikkerhedscertificeringer med godkendte klassificeringer afhængigt af produktkonfigurationen.
8. Konklusion
Den FH12 40A Power Relæ kombinerer høj koblingskapacitet, pålidelig elektrisk isolering, flere kontaktkonfigurationer og fleksible konstruktionsmuligheder i et kompakt design. Understøtter DC-spolespændinger fra 5V til 110V og certificeret af UL/cUL, TÜV og CQC , den er designet til industriel kontrol, punktsvejsemaskiner og strømforsyningsudstyr inden for de specificerede driftsbetingelser.
For yderligere teknisk information, bestillingsdetaljer eller produktvalgssupport, kontakt venligst Fanhar Elektronik for den seneste FH12-produktdokumentation og applikationsassistance.
