FH37 Industrirelæ

Den FH37 relæ er en kontrolkomponent med høj pålidelighed bygget primært til svære industrielle situationer. Den integrerer en høj koblingskapacitet på op til 15A, fleksible kontaktkonfigurationer, en robust mekanisk struktur og praktiske installationsfunktioner. Produktet har et fluxsikkert design og kommer med et gennemsigtigt støvdæksel, understøtter flere installationstilstande og er kompatibelt med forskellige relæstik. Det søger at levere en pålidelig, langtidsholdbar og let vedligeholdelig belastningskontrolløsning til industrielle automationssystemer. Denne specifikation giver et omfattende overblik over dens tekniske egenskaber og ydeevneparametre for at understøtte dit valg og din anvendelse.

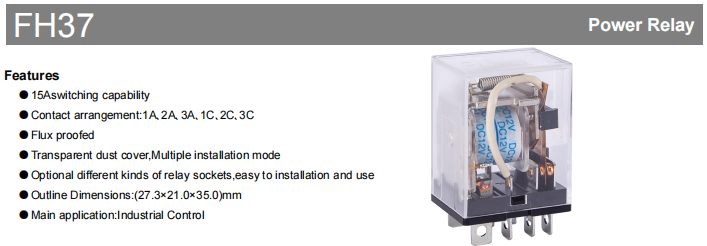

Kerneproduktegenskaber

Den main strength of the FH37 relay lies in its outstanding electrical and mechanical performance. It has a switching capability of up to 15A, accommodating loads of 250VAC and 30VDC, with a maximum switching capacity of 3750VA (450W). The relay contacts consist of AgSnO₂ (Silver Tin Oxide), providing conductivity and extended durability.

Den design emphasises convenience and reliability for industrial applications. The flux-proof design safeguards internal components from contamination during soldering, while the transparent dust cover facilitates straightforward visual assessment of the relay condition. With compact dimensions of 27.3 × 21.0 × 35.0 mm and a PCB insertion mounting style, it is suitable for high-density layouts. Its modular design further simplifies installation and maintenance.

Detaljerede tekniske specifikationer

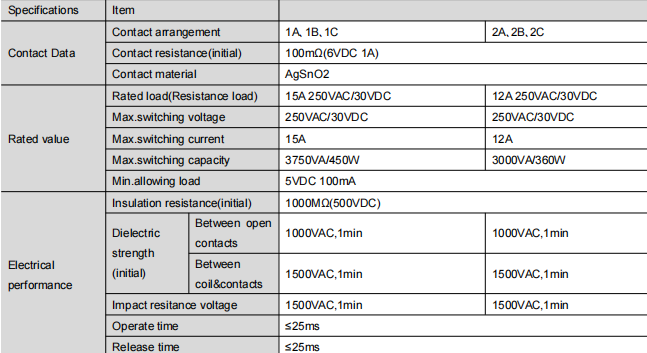

Elektrisk ydeevne

Kontaktkonfigurationer: Tilgængelig i former som 1A, 1B, 1C osv.

Indledende kontaktmodstand: ≤ 100mΩ (målt ved 6VDC, 1A).

Nominel belastning: 15A @ 250VAC / 30VDC (resistiv belastning).

Maksimal koblingsspænding: 250VAC / 30VDC.

Maksimal koblingsstrøm: 15A.

Isolationsmodstand: ≥ 1000MΩ (ved 500VDC).

Dielektrisk styrke:

Mellem åbne kontakter: 1000VAC i 1 minut.

Mellem spole og kontakter: 1500VAC i 1 minut.

Skiftehastighed: Driftstid ≤ 25 ms, frigivelsestid ≤ 25 ms.

Elektrisk levetid: 100.000 operationer ved nominel resistiv belastning (15A, 250VAC/30VDC), med en ON/OFF-cyklus på 1s/9s ved stuetemperatur.

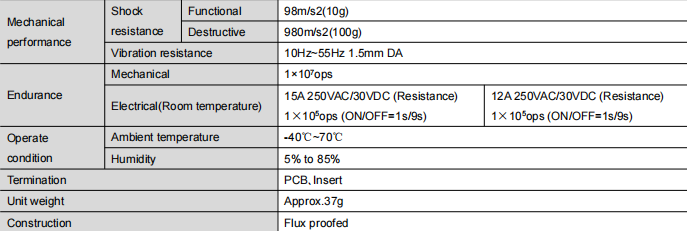

Mekanisk og miljømæssig ydeevne

Mekanisk levetid: Op til 10.000.000 operationer.

Stødmodstand:

Funktionel: 98 m/s² (10g).

Destruktiv: 980 m/s² (100g).

Vibrationsmodstand: 10Hz–55Hz, 1,5 mm DA.

Driftstemperatur: -40 ℃ til 70 ℃.

Driftsfugtighed: 5 % til 85 % relativ luftfugtighed (ikke-kondenserende).

Fysiske egenskaber

Terminaltype: PCB-indsættelsesstil.

Vægt: Ca. 37 gram.

Konstruktion: Fluxsikker forseglet design.

Installations- og dimensionsoplysninger

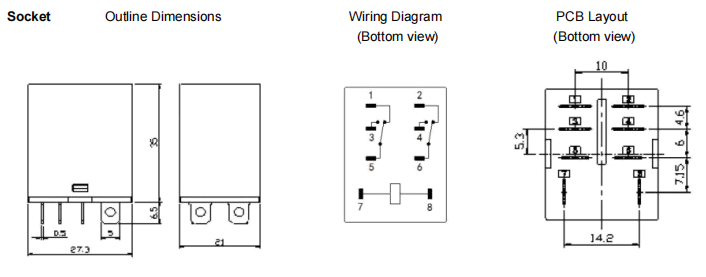

For detaljerede monteringshullers positioner og layoutdimensioner henvises til produkttegningerne (referenceindeks: [38, 113, 925, 346]).

Tolerance noter:

Skitse dimensionstolerancer:

≤ 1 mm: ±0,2 mm

1 mm og <5 mm: ±0,3 mm

≥5 mm: ±0,5 mm

PCB-layouttolerancer (medmindre angivet): ±0,1 mm

Resumé

Den FH37 series relay stands as a reliable foundation for industriel kontrol applikationer, takket være dens høje koblingskapacitet, enestående mekaniske og elektriske levetid, stærke miljømæssige modstandsdygtighed og brugercentreret installationsdesign. Den opfylder ikke kun de strenge krav til pålidelig drift i barske miljøer, men forbedrer også systemvedligeholdelse gennem sin gennemsigtige og modulære arkitektur. Når du vælger FH37, får du en grundlæggende del til dit kontrolsystem, der holder og er stabilt.
