FH50 Industrirelæ

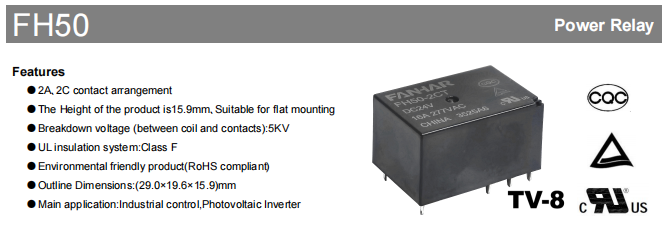

I det nuværende hurtigt skiftende område af industriel automatisering og vedvarende energi har kravene til grundlæggende systemkomponenter - relæer - overgået den grundlæggende rolle som "aktiverende og deaktiverende kredsløb." De skal nu modstå hårdere miljøer, håndtere højere strømbelastninger, sikre forlænget levetid og overholde strenge globale miljøbestemmelser. I dag leverer vi en dybdegående analyse af FH50 High-Power Relay, en 16A højtydende enhed, der er specielt udviklet til krævende applikationer som industriel kontrol og fotovoltaiske invertere.

Kerne fordele

FH50 repræsenterer mere end blot et relæ; det er en solid forpligtelse til systemstabilitet. Dens kernestyrker er tydelige i følgende aspekter:

Højdensitetsdesign, fleksibel installation

Med kompakte mål på kun 29,0 mm (L) x 19,6 mm (B) x 15,9 mm (H), gør dens lille fodaftryk den exceptionelt velegnet til flad montering. Dette sparer effektivt værdifuld PCB-plads, og passer perfekt til den moderne tendens til miniaturisering og højdensitetsdesign i industrielt udstyr. Dens lette konstruktion, cirka 16,5 g, letter også automatiseret montering og produktion.

Elektrisk isolering og sikkerhed

Ultra-høj modstå spænding: Den dielektriske styrke mellem spolen og kontakter opnår en forbløffende 5000VAC. Dette sikrer en stærk elektrisk isolering for systemet og beskytter derved lavspændingskontrolkredsløbet mod fejl på højspændingssiden - en vital egenskab i højspændingsapplikationer såsom fotovoltaiske invertere.

Isolationsværdi: Den indledende isolationsmodstand når 1000MΩ (ved 500VDC), hvilket sikrer ubetydelig lækstrøm.

UL klasse F isoleringssystem: Dette indikerer, at isoleringsmaterialerne kan tåle temperaturer op til 155°C, hvilket giver en betydelig sikkerhedsmargin og forbedret pålidelighed.

Kraftig lasthåndteringsevne

16A nominel belastning: Den kan nemt håndtere en 16A resistiv belastning ved 277VAC, med en maksimal koblingseffekt på op til 4432VA. Dette er tilstrækkeligt til at betjene forskellige industrimaskiner, motorer, varmeapparater og andre enheder.

Kontakter af høj kvalitet: Anvender miljømæssigt bæredygtigt AgSnO2 (sølvtinoxid) kontaktmateriale. Sammenlignet med traditionel AgCdO tilbyder AgSnO2 modstandsdygtighed over for svejsning og buerosion, hvilket fører til enestående ydeevne i applikationer med høj strøm og høj indstrømning og forlænger den elektriske levetid markant.

Minimum belastningsevne: Understøtter minimale belastninger ned til 5VDC 100mA, hvilket tillader dets brug i nogle signalomskiftningsscenarier, hvilket øger dens alsidighed.

Hurtig respons og høj robusthed

Hurtig betjening: Driftstid ≤10ms, frigivelsestid ≤5ms, opfylder kravene til hurtig reaktion i industrielle kontrolsystemer.

Bred miljøtilpasningsevne: Driftstemperaturområdet spænder fra -40°C til 85°C med et luftfugtighedsområde på 5% til 85%. Den fungerer pålideligt i både ekstrem kulde og intens varme.

Fremragende mekanisk ydeevne: Udviser stødmodstand på 10 g (operationel) og 100 g (katastrofale), foruden vibrationsmodstand på 10 Hz til 55 Hz, 1,5 mm DA. Dette garanterer pålidelig funktionalitet i industrielle omgivelser udsat for mekaniske vibrationer og stød.

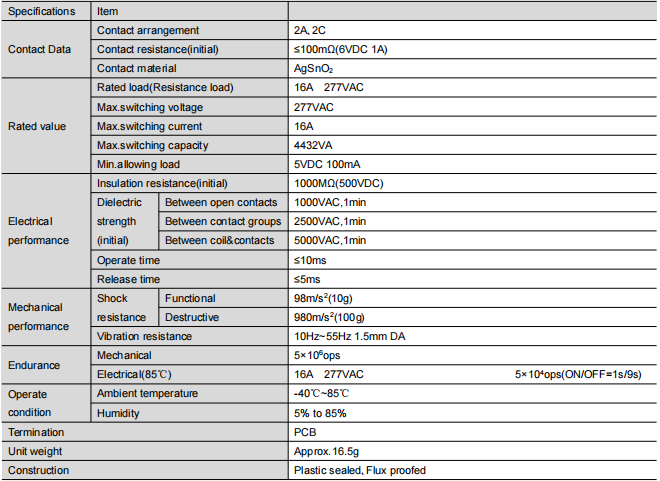

Dybdegående teknisk parameteranalyse (vigtig for udvælgelse)

For at hjælpe dig med at foretage et mere præcist valg giver vi en dybere fortolkning af vigtige tekniske parametre:

Typiske anvendelser: Ud over PV og industriel kontrol

Mens dens primære anvendelser er industriel kontrol og fotovoltaiske invertere, baseret på dens ydeevne, er FH50 også meget brugt i:

PV-invertere: Til koblings- og beskyttelseskredsløb på både jævnstrøms- og vekselstrømssiden. Den høje modstå spændingskarakteristik passer perfekt til højspændingsmiljøet i PV-systemer.

Industrielle kontrolpaneler: Fungerer som mellemled mellem PLC'er, timere, temperaturstyringer og eksterne belastninger, inklusive motorer, magnetventiler og varmelegemer.

Smart Home / Building Automation: Anvendes til højeffekts belysningsregulering, HVAC-systemer, pumpestyring mv.

EV-opladningsudstyr: I AC-opladningsbunker, fungerer som en nøglekomponent til kontrolpilot- og hovedkredsløbskobling.

Strømstyring: Til strømskift og udgangskontrol i udstyr som UPS og spændingsregulatorer.

Valg- og brugsvejledning: Hvordan træffer man det bedste valg?

Dokumentationen fremhæver to strukturelle typer, som er nøglen til udvælgelsesprocessen:

Fluxsikret type:

Anbefalet miljø: Rene omgivelser, såsom inde i husholdningsapparater eller airconditionerede distributionsskabe. Det forhindrer effektivt fluxgasser i at komme ind i relæet under PCB-lodningsprocessen.

Bemærk: Det giver ikke fuldstændig beskyttelse mod infiltration af eksterne ætsende gasser (såsom H2S, SO2, NO2) og partikler.

Plastforseglet type:

Anbefalet miljø: Urene eller slibende forhold, herunder kemiske faciliteter, udendørs maskiner eller værksteder med forhøjede støvkoncentrationer. Dens indvendige kontakter er fuldstændig isoleret fra det ydre miljø, hvilket giver korrosionsbestandighed og støvbeskyttelse.

Konklusion: Hvis du har ekstreme krav til langsigtet pålidelighed eller ikke kan forudsige det endelige driftsmiljø, er det at vælge den plastforseglede type den mere robuste løsning.

Påmindelser om installation og design

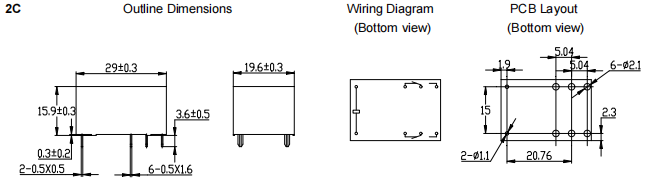

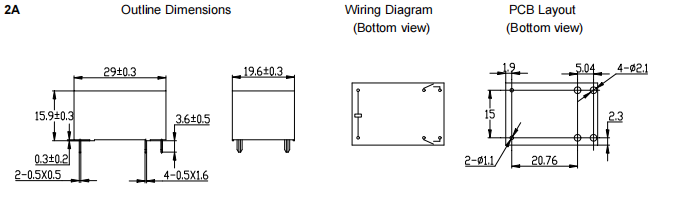

Overhold nøje den anbefalede PCB-layouttolerance (±0,1 mm) og skitser dimensionstolerancer for at sikre korrekt montering og loddekvalitet.

Undgå at tabe eller udsætte det for kraftige stød under produkthåndtering og installation, da dette kan forårsage ændringer i dets interne parametre.

Resumé og Outlook

FH50 High-Power Relæet, kendetegnet ved dets kompakte størrelse, en isolationsspænding på op til 5KV, en betydelig belastningskapacitet på 16A og omfattende internationale sikkerhedscertificeringer (UL, TUV, CQC), repræsenterer et formidabelt valg for industrikontrol og vedvarende energisektorer. Det overstiger en simpel koblingskomponent; det fungerer som en vital allieret, der sikrer den varige, pålidelige ydeevne af dit system og forbedrer dine produkters konkurrenceevne på markedet.

FH50 er en eksemplarisk mulighed for dem, der søger et højtydende, højpålideligt strømrelæ, der fortjener udforskning og evaluering. Kontakt os med det samme for at få prøver og teknisk assistance, og lad FH50 beskytte dit kommende projekt!

Ansvarsfraskrivelse: Parametrene i denne artikel er kompileret baseret på offentlige datablade. For specifikt valg og design henvises til det officielle seneste datablad. Produktspecifikationer kan ændres uden varsel.
