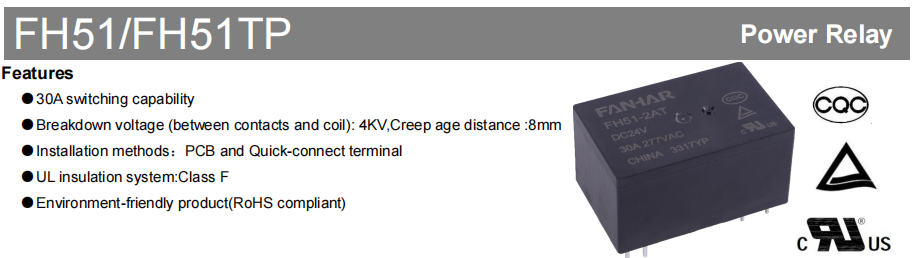

FH51/FH51TP Industrirelæ

Relæer er vigtige kontroldele i moderne industriel kontrol, husholdningsapparater og strømsystemer. Deres pålidelighed, sikkerhed og levetid har en direkte effekt på, hvor godt systemet fungerer, og hvordan brugerne har det med det. FH51/FH51TP-seriens højeffektrelæer leverer enestående koblingsevne, isoleringsydelse og fleksible monteringsmuligheder, hvilket giver stabile, sikre og holdbare kontrolløsninger til en bred vifte af højbelastningsapplikationer.

Produktoversigt

FH51-seriens relæer anvender et klasse F UL-isoleringssystem og tilbyder en maksimal koblingskapacitet på op til 50A. De understøtter to monteringsmetoder – PCB-terminaler og hurtigkoblingsterminaler – for at imødekomme forskellige strukturelle designs og produktionsprocesser. Produkterne overholder RoHS-miljøstandarder, hvilket gør dem passende til applikationer med strenge krav til sikkerhed, miljøbeskyttelse og langsigtet pålidelighed.

Vigtige fordele

Mulighed for omskiftning af høj belastning for kraftigt udstyr

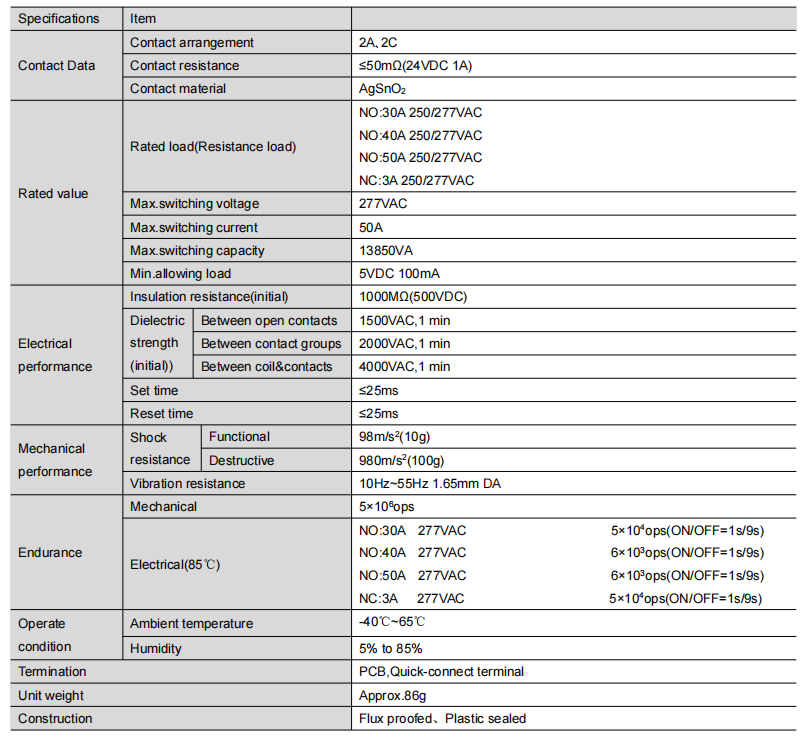

Normalt åbne (NO) kontakter understøtter 30A / 40A / 50A ved 250/277VAC; normalt lukkede (NC) kontakter understøtter 3A ved 250/277VAC

Maksimal koblingskapacitet når 13850VA, der er i stand til at håndtere højeffektsenheder såsom klimaanlægskompressorer, varmelegemer og industrimotorer

Fremragende isolering og dielektrisk styrke for systemsikkerhed

Dielektrisk styrke mellem spole og kontakter: 4000VAC, der sikrer pålidelig isolation mellem høj- og lavspændingskredsløb

Krybeafstand: 8 mm, hvilket effektivt forbedrer den elektriske sikkerhedsmargin og reducerer risikoen for lækage

Initial isolationsmodstand: 1000MΩ (ved 500VDC) for langsigtet stabil drift

Flere kontaktarrangementer og monteringsmuligheder for fleksibel tilpasning

Fås med 2A (to NO-kontakter) og 2C (to skiftekontakter) for at opfylde forskellige kontrollogiske krav

Vælg mellem PCB-terminaler eller hurtigkoblingsterminaler (TP) for at lette automatiseret montering og vedligeholdelse på stedet, hvilket forbedrer produktionseffektiviteten

Bredt spolespændingsområde og lavt strømforbrug

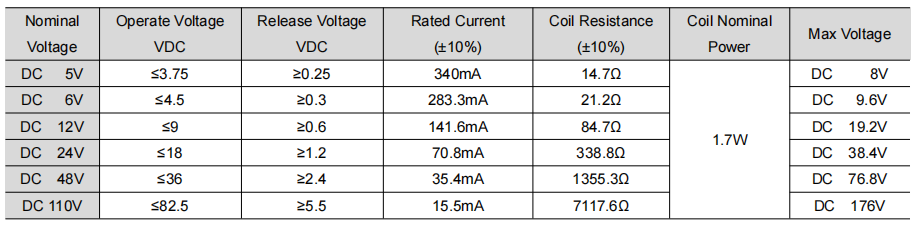

Spolespændingsmuligheder: DC 5V / 6V / 12V / 24V / 48V / 110V, kompatibel med forskellige styrekredsløb

Nominel effekt: 1,7W, balancerer pålidelig pull-in ydeevne med systemets energieffektivitet

Robust ydeevne i barske miljøer

Driftstemperaturområde: -40 ℃ til 65 ℃, velegnet til ekstrem kulde og høje temperaturer

Vibrationsmodstand: 10Hz~55Hz, 1,65mm DA; stødmodstand: 980m/s² (100g), ideel til industrielt udstyr med hyppige vibrationer

Fås i fluxsikrede og plastforseglede konstruktioner for at matche miljømæssig renhed:

Flussikker: anbefales til rene miljøer fri for H₂S, SO₂, NO₂ og støv

Plastforseglet: anbefales til urene miljøer, der indeholder ovennævnte forurenende stoffer, hvilket øger langsigtet pålidelighed

Typiske applikationer

Husholdningsapparater: klimaanlæg, vandvarmere, mikrobølgeovne, elektriske varmeapparater, affugtere

Industriel kontrol: motorstyring, strømstyringssystemer, automationsudstyr, industrielt varmeudstyr

Strømsystemer: intelligente målere, strømfordelingskontrol, ladefaciliteter, nyt energiudstyr

Resumé

FH51 / FH51TP-seriens højeffektrelæer kombinerer høj belastningsevne, stærk isoleringsydelse, fleksibel konfiguration og tilpasningsevne til barske omgivelser, hvilket gør dem til et ideelt valg til kontrolsystemer med høj pålidelighed. Uanset om det er til husholdningsapparater, industrielt udstyr eller strømsystemer, giver FH51-serien en stabil, sikker og holdbar kernekontrolkomponent til dine designs.
