Hjem / Nyheder / Industri nyheder / FH61NE Nyt energimagnetisk låserelæ — pålidelig strømkoblingsløsning til PV-invertere og AC-ladestationer

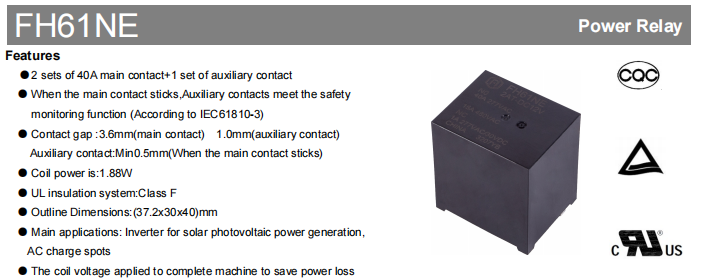

Efterhånden som fotovoltaisk elproduktion, energilagringssystemer og opladningsfaciliteter til elektriske køretøjer fortsætter med at udvikle sig mod højere effekt og større effektivitet, relæer forventes ikke kun at levere pålidelig højstrømskoblingskapacitet, men også sikkerhedsovervågning, lavt strømforbrug og langsigtet driftsstabilitet. For at imødekomme anvendelseskravene for nyt energiudstyr har Fanhar Electronics introduceret FH61NE Series New Energy Magnetic Latching Relay. Produktet har en kontaktkonfiguration med 2 sæt 40A hovedkontakter 1 sæt hjælpekontakter. Når hovedkontakten klæber, giver hjælpekontakten et sikkerhedsovervågningsfeedbacksignal, der opfylder kravene i IEC 61810-3 for sikkerhedsovervågningsfunktioner. Relæet har et laveffekt magnetisk låsedesign med et spolestrømforbrug på kun 1,88 W. Kombineret med et klasse F-isoleringssystem og en kompakt mekanisk struktur opfylder det de omfattende krav fra nye energiapplikationer såsom solcelle-PV-invertere, AC-ladestationer og EV-ladeudstyr til energieffektiv drift og langsigtet pålidelighed. FH61NE-serien har opnået UL/cUL, TUV , og CQC sikkerhedscertificeringer og bruges i vid udstrækning i nye energi-kraftudstyrsapplikationer.
40A højstrømskoblingsevne til strømstyring af nyt energiudstyr

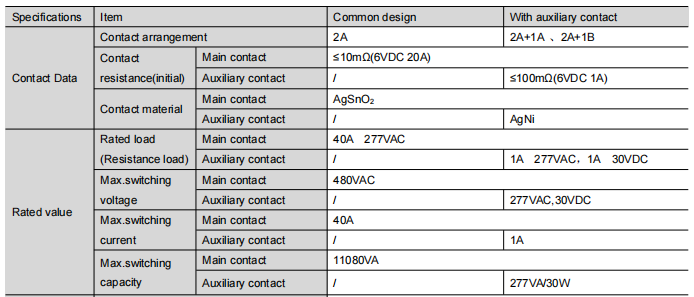

Nyt energiudstyr stiller høje krav til relæstrømskifteevne. Den FH61NE har to sæt 40A hovedkontakter, der understøtter højstrømsbelastningskontrol i nyt energiudstyr. Hovedkontakterne bruger AgSnO₂ kontaktmateriale, som giver fremragende anti-svejseegenskaber og ledende egenskaber for at opfylde kravene til kontaktpålidelighed for strømskifteapplikationer i nyt energiudstyr. Nøglespecifikationer er som følger:
Disse elektriske parametre gør det muligt for FH61NE pålideligt at udføre kredsløbskoblings- og kontrolfunktioner i PV-invertere og AC-ladestationer.
Hjælpekontaktsikkerhedsovervågningsdesign for forbedret systemsikkerhed
Nyt energiudstyr stiller strenge krav til driftssikkerhed. FH61NE tilbyder ekstra kontaktmuligheder for at opfylde sikkerhedsovervågningsbehov. Tilgængelige konfigurationer inkluderer:
2A1A : To normalt åbne hovedkontakter en normalt åben hjælpekontakt
2A1B : To normalt åbne hovedkontakter en normalt lukket hjælpekontakt
Når hovedkontakten klæber, giver hjælpekontakten feedbacksignaler til systemstatusovervågning.
Magnetisk låsestruktur med lav effekt til energieffektiv drift af nyt energiudstyr
FH61NE anvender en magnetisk låsende relæstruktur med følgende fordele:

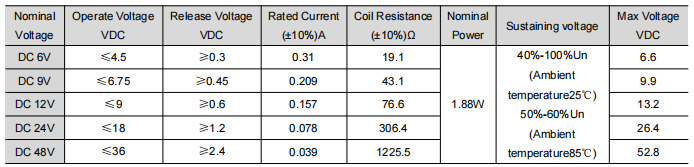

Spolens strømforbrug: 1,88W
Opretholde spændingsområde : 40%~100% Un (omgivelsestemperatur 25℃); 50%~60% Un (omgivelsestemperatur 85℃)
Maksimal vedvarende spænding : Se tabellen med spoledata
Det magnetiske låsedesign reducerer det kontinuerlige energiforbrug betydeligt under relæets holdetilstog. Påføring af spolens opretholdelsesspænding på hele maskinen sparer effektivt strømtab, hvilket gør den mere velegnet til de energieffektive driftskrav for nyt energiudstyr.
Højisoleringsdesign og pålidelig ydeevne til komplekse driftsmiljøer

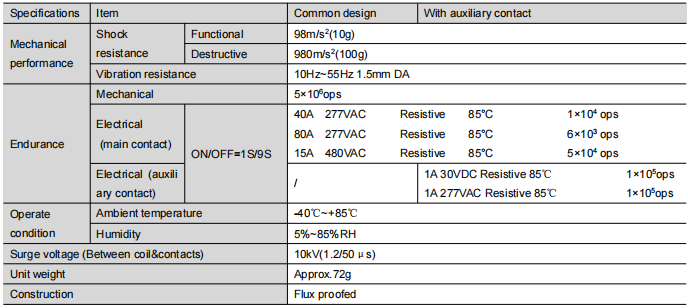

FH61NE har et højisolerende design og kompakt konstruktion, der balancerer elektrisk sikkerhed og mekanisk pålidelighed:
Flere spolespændingsmuligheder for fleksibelt systemdesign
Forskellige styresystemer kræver forskellige spolespændingskonfigurationer. For at forenkle systemintegration er FH61NE-serien tilgængelig med flere DC-spolespændingsmuligheder, bl.a. 6VDC , 9VDC , 12VDC , 24VDC and 48VDC .
Hver spolemulighed er designet med et nominelt strømforbrug på 3,2W, hvilket gør det muligt for ingeniører at vælge den bedst egnede styrespænding uden at ændre relæplatformen. Det standardiserede spoledesign forbedrer ikke kun kompatibiliteten med forskellige styrekredsløb, men forenkler også produktudviklingen for producenter, der bruger flere spændingsplatforme.
Kompakt platformdesign til nemmere produktopgraderinger
FH61NE-serien tilbyder et samlet platformsdesign på tværs af forskellige kontaktkonfigurationer og spolespændingsmuligheder, hvilket giver producenterne et fleksibelt grundlag for udvikling af forskellige nye energiudstyrsapplikationer.

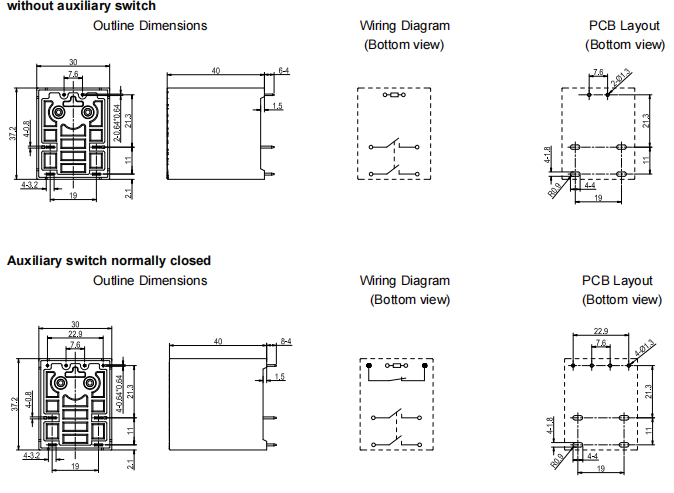

Alle konfigurationer deler identiske ydre dimensioner af 37,2 × 30 × 40 mm, sammen med det samme PCB-layout, monteringsfodaftryk, isoleringsydelse og mekaniske konstruktion. Den primære differentiator mellem konfigurationer er kontaktarrangementet (2A, 2A 1A eller 2A 1B), hvilket giver designere mulighed for at vælge den passende overvågningsfunktion uden at ændre printdesignet.
Denne fælles platform gør det muligt for udstyrsproducenter nemt at inkorporere hjælpekontaktovervågning (til sikkerhedsfeedback, når hovedkontakten klæber) i deres design uden at ændre den mekaniske installation eller boardlayout. Som et resultat kan udviklingscyklusser forkortes, ingeniøromkostninger reduceres og produktstandardisering forbedres.
For producenter, der søger skalerbare løsninger på tværs af solcelle-invertere, AC-ladestationer og EV-ladeudstyr, giver FH61NE-serien en effektiv og praktisk platform.

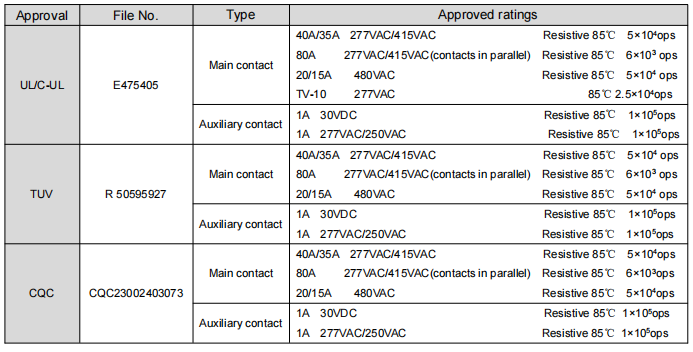

Sikkerhedsgodkendelser
FH61NE har opnået UL/cUL, TUV , og CQC sikkerhedscertificeringer. Produktet overholder også EU's RoHS/REACH miljødirektiver. Fanhar Electronics har opnået ISO9001 , ISO14001 , og ISO45001 internationale ledelsessystemcertificeringer, har mere end 40 nationale patenter og er blevet anerkendt som en national højteknologisk virksomhed og et R&D-center på provinsniveau.
Typiske applikationer
FH61NE bruges hovedsageligt i følgende nye energisektorer:
I disse applikationer udfører relæet primært strømskiftekontrol og statusovervågningsfunktioner, hvilket giver stabile og pålidelige strømstyringsløsninger til systemet.
Ofte stillede spørgsmål
Q1: Hvilken type relæ er FH61NE?
FH61NE er et nyt energimagnetisk låserelæ udviklet af Zhejiang Fanhar Electronics Co., Ltd., hovedsagelig brugt i solcelle-PV-invertere og AC-ladestationer.
Q2: Hvad er den maksimale strømværdi for FH61NE?
FH61NE-hovedkontaktens nominelle belastning er 40A 277VAC (resistiv belastning) med en maksimal koblingsstrøm på 40A.
Q3: Understøtter FH61NE hjælpekontakter?
Ja. FH61NE tilbyder versioner 2A 1A (normalt åben hjælpekontakt) og 2A 1B (normalt lukket hjælpekontakt). Når hovedkontakten klæber, giver hjælpekontakten feedbacksignaler til systemstatusovervågning, der opfylder kravene til IEC 61810-3 sikkerhedsovervågningsfunktioner.
Q4: Hvad er driftstemperaturområdet for FH61NE?
Driftstemperaturområdet er -40℃ ~ 85℃, hvilket gør det velegnet til forskellige regioner og komplekse industrielle miljøer.
Til applikationer, der kræver højere strømkapacitet, er FH66NE160 det anbefalede valg. For systemer, der er designet omkring en 100A strømstyrke, giver FH66NE100 den passende løsning.
Q5: Hvad er den mekaniske og elektriske levetid for FH61NE?
Mekanisk levetid: 5×10⁶ operationer
Elektrisk levetid (hovedkontakt): 1×10⁵ drift ved 40A 277VAC resistiv belastning (85℃)
Elektrisk levetid (hjælpekontakt): 1×10⁵ drift ved 1A 30VDC/277VAC resistiv belastning (85℃)
