W12T 40A strømrelæ | PCB-relæ til EV-opladning, fotovoltaiske systemer og nye energiapplikationer

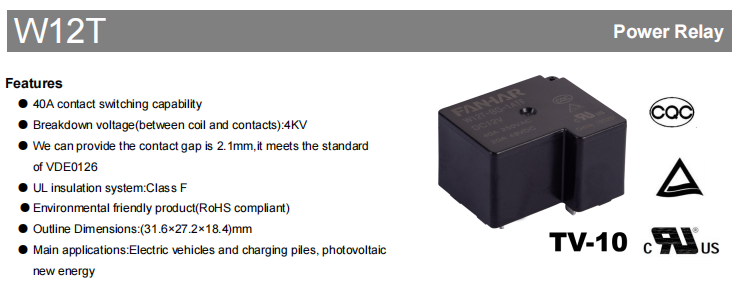

Efterhånden som vedvarende energisystemer, elektriske køretøjer og energilagringsteknologier fortsætter med at udvikle sig, kræver strømstyringssystemer relæer med højere koblingsevne, overlegen isoleringsydelse og langsigtet driftssikkerhed. Udviklet til at opfylde disse krav, Fanhar W12T 40A Power Relæ er specielt designet til elektriske køretøjer, ladebunker og solceller (PV) vedvarende energisystemer.

W12T har en Mulighed for 40A kontaktskift , en maksimal dielektrisk modstå spænding på 4000VAC mellem spole og kontakter , og en valgfri kontaktafstand på ≥2,1 mm . Samtidig med at den sikrer højbelastningskoblingsydelse, opfylder den også kravene til elektrisk isolering og sikkerhed i nyt energiudstyr.

Med et kompakt PCB-monteret design, der kun måler 31,6 × 27,2 × 18,4 mm , W12T er tilgængelig i en bred vifte af spolespændingsmuligheder fra 5V til 110VDC . Serien tilbyder både Standard type (900mW spoleeffekt) og BG type (1400mW spoleeffekt). Relæet har opnået UL/cUL, TÜV og CQC certificeringer, der understøtter dets brug på forskellige markeder verden over.

40A højstrømskoblingsevne til højeffektudstyr

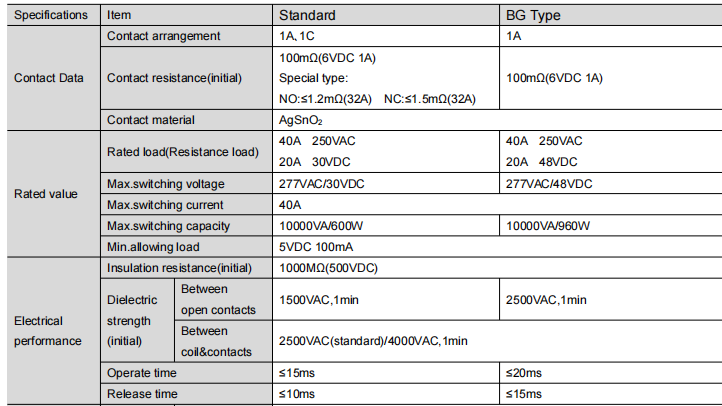

Nyt energiudstyr som EV-opladningsbunker og PV-invertere kræver relæer med betydelig strømbærende kapacitet. W12T har en nominel kontrolbelastning på 40A 250VAC med en maksimal koblingskapacitet på 10000VA.

For DC-belastninger understøtter standardtypen 20A 30VDC, mens BG-typen understøtter 20A 48VDC. Derudover er specielle lav kontaktmodstandstyper tilgængelige med NO≤1,2mΩ (32A) og NC≤1,5mΩ (32A). Den mindste tilladte belastning er 5VDC 100mA, hvilket muliggør en bred vifte af applikationer fra skift af små signaler til belastningskontrol med høj effekt.

Højisoleringsdesign for forbedret systemsikkerhed

Elektrisk isolering er et kritisk krav til vedvarende energiudstyr, der fungerer under højspændingsforhold. W12T tilbyder fremragende elektrisk isoleringsevne:

Maksimal dielektrisk modstå spænding mellem spole og kontakter: 4000VAC

Dielektrisk modstå spænding mellem åbne kontakter (BG Type): 2500VAC

Indledende isoleringsmodstand: 1000MΩ (ved 500VDC)

UL Klasse F-isoleringssystem: Overlegen isoleringsydelse bidrager til forbedret driftssikkerhed og pålidelighed, hvilket effektivt forhindrer højspændingsnedbrud og lækage.

AgSnO₂-kontaktmateriale af høj kvalitet for forlænget levetid

W12T-serien bruger AgSnO₂ (sølv-tinoxid) som kontaktmateriale. AgSnO₂ udviser fremragende erosionsbestandighed, lav og stabil kontaktmodstand, god termisk ledningsevne og enestående anti-svejseydelse. Det reducerer effektivt lysbuedannelse og forlænger relæets levetid og opretholder en stabil elektrisk ydeevne selv ved hyppige skift af højbelastningsapplikationer.

Pålidelig ydeevne i krævende industrielle miljøer

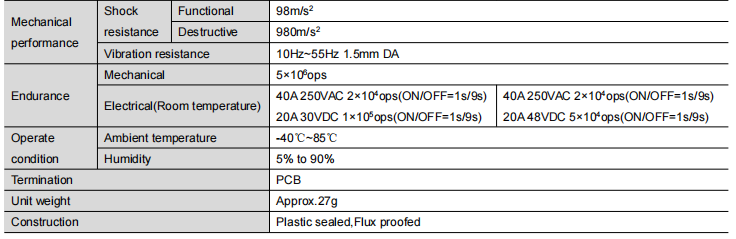

Ud over dens elektriske ydeevne er W12T designet til at levere langsigtet pålidelighed under krævende driftsforhold. Relæet fungerer over et bredt omgivelsestemperaturområde på -40°C til 85°C, hvilket gør det velegnet til vedvarende energisystemer og industrielt udstyr, der anvendes i forskellige klimaer.

Relæet tilbyder en mekanisk levetid på op til 5.000.000 operationer og en elektrisk levetid på 20.000 operationer under 40A 250VAC resistiv belastning, 100.000 operationer under 20A 30VDC (standardtype) og 50.000-drift under 4GC-drift (8GC).

Driftstiden er ≤15 ms (Standard) / ≤20 ms (BG), og udgivelsestiden er ≤10 ms (Standard) / ≤15 ms (BG). Relæet er også designet til at modstå vibrationer og mekaniske stød, der almindeligvis forekommer i industrielle applikationer.

Flere spolespændingsmuligheder for fleksibelt systemdesign

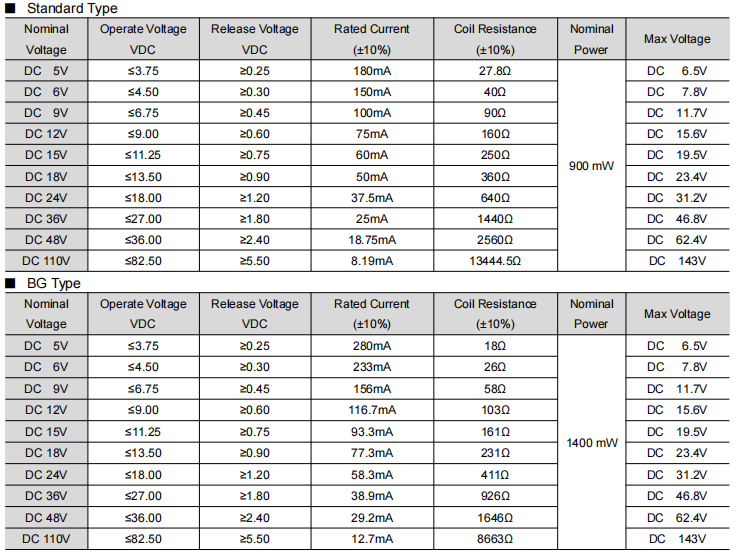

Forskellige styresystemer kræver forskellige spolespændingskonfigurationer. For at forenkle systemintegration er W12T tilgængelig med flere muligheder for DC-spolespænding, herunder 5V, 6V, 9V, 12V, 18V, 24V, 36V, 48V, 60V, 110V DC.

Standard Type spole nominel effekt er 900mW, mens BG Type er 1400mW. Det standardiserede spoledesign forbedrer ikke kun kompatibiliteten med forskellige styrekredsløb, men forenkler også produktudviklingen for producenter, der bruger flere spændingsplatforme.

Kompakt PCB-monteringsdesign til nem udstyrsintegration

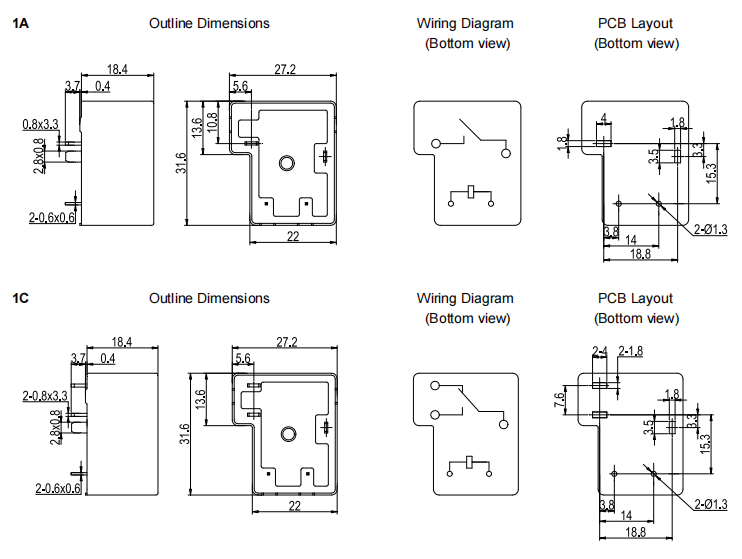

W12T har en compact PCB-mount design with outline dimensions of only 31.6 × 27.2 × 18.4 mm and a unit weight of approximately 27g, effectively saving valuable board space. The relay is available in Plastic sealed and Flux proofed types.

I rene miljøer (fri for H₂S, SO₂, NO₂ og støv) anbefales den Flux-sikrede type. I urene omgivelser, der indeholder disse forurenende stoffer, anbefales plastforseglet type. Denne designhensyn forlænger effektivt relæets levetid i forskellige industrielle miljøer.

Typiske applikationer

W12T er designet til højstrømsstrømskifteapplikationer og bruges i vid udstrækning i vedvarende energi og elektriske køretøjssystemer, hvor der kræves pålidelig koblingsydelse og høj isoleringsevne:

• Elbiler (EV)
• Nye ladebunker til energikøretøjer
• Fotovoltaisk (PV) udstyr til vedvarende energi

Inden for disse systemer er relæet almindeligvis brugt til strømstyring, hovedkredsløbskobling og sikkerhedsisolering, hvilket hjælper med at forbedre systemets pålidelighed og driftssikkerhed.

Sådan vælger du standardtype eller BG-type

W12T tilbydes i Standard Type og BG Type. De vigtigste forskelle er opsummeret nedenfor:

Til generel industriel kontrol og standard strømskifteapplikationer opfylder standardtypen de fleste krav. Til fotovoltaiske systemer, applikationer, der kræver større kontaktisolationsafstande eller højere jævnspændingsscenarier, anbefales BG-typen.
