W11-seriens strømrelæ: 10A høj koblingskapacitet, 200mW ultralavt spolestrømforbrug, 5kV høj modstå spænding

I moderne industriel automation og smarte hjemmeapplikationer er relæydelsen afgørende for udstyrets stabilitet og effektivitet. Den W11 relæ , med sin enestående ydeevne og pålidelighed, er et ideelt valg til industriel kontrol , smart hjem og 5G-kommunikationsstrømstyring. Nedenfor er en detaljeret introduktion til W11-relæet, der hjælper dig med at forstå dets funktioner og fordele.

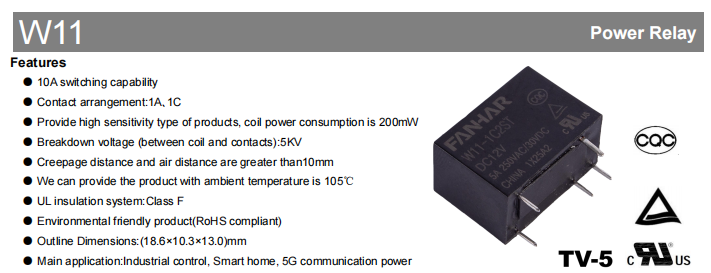

Produktegenskaber

10A omskiftningskapacitet: W11-relæet kan håndtere strømbelastninger op til 10A, hvilket opfylder behovene for forskellige industrielle og husholdningsapplikationer.

Høj nedbrudsspænding: En 5kV gennembrudsspænding (mellem spole og kontakter) sikrer ekstrem høj sikkerhed og pålidelighed.

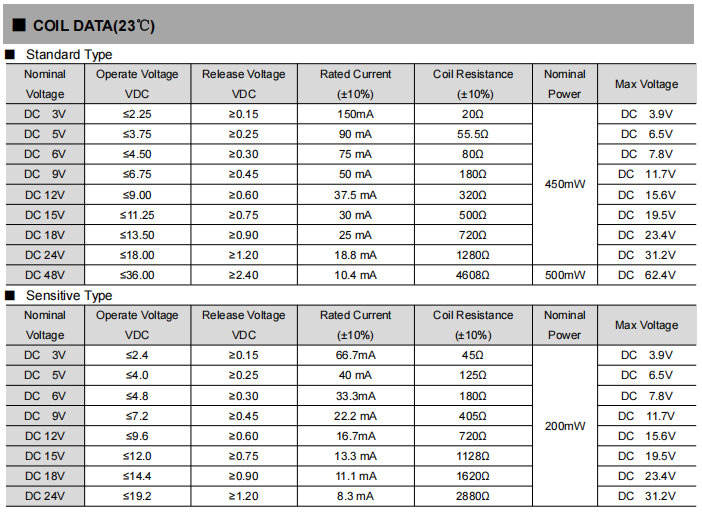

Høj følsomhed: En højfølsom version fås med spolestrømforbrug så lavt som 200mW og hurtig responstid.

Miljøvenligt design: RoHS-kompatibel, miljøvenlig.

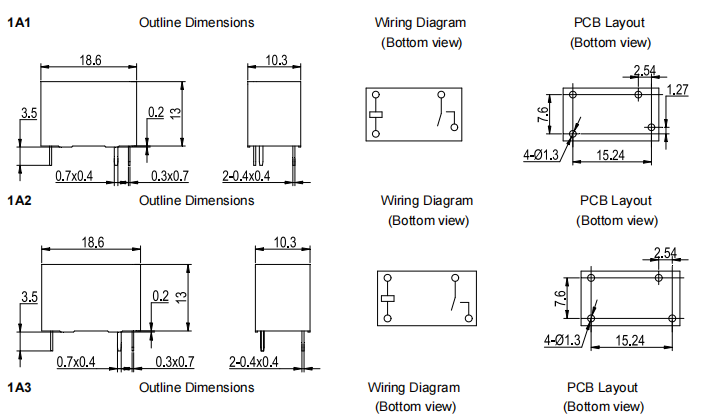

Kompakte dimensioner: Små konturmål (18,6 × 10,3 × 13,0 mm) gør det nemt at integrere i forskellige enheder.

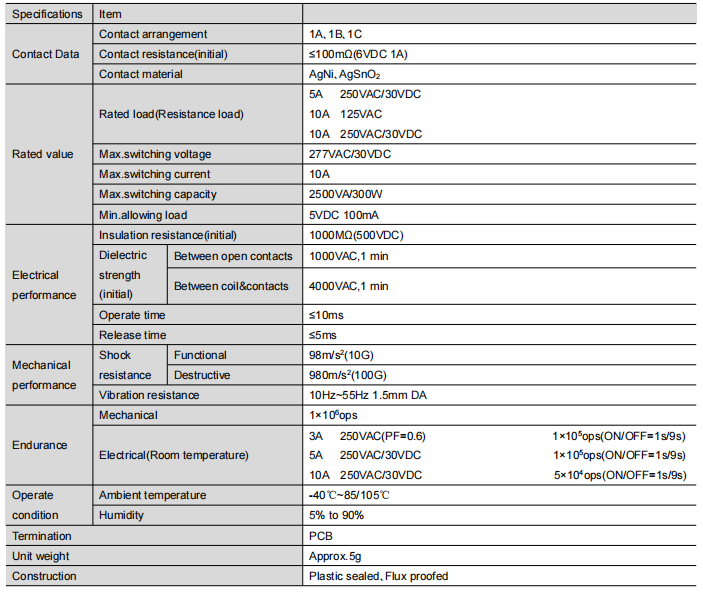

Produktparametre

Kontakt arrangement: 1A (en Form A, SPST-NO) og 1C (en Form C, SPDT) for at passe til forskellige kredsløbsdesignkrav.

Kontaktmodstand (indledende): ≤100mΩ (ved 6VDC 1A), hvilket sikrer effektiv strømoverførsel.

Kontaktmateriale: AgNi og AgSnO₂, der giver fremragende ledningsevne og holdbarhed.

Nominel belastning: 5A 250VAC/30VDC, 10A 125VAC; maksimal koblingsspænding 277VAC/30VDC; maksimal koblingsstrøm 10A; maksimal koblingskapacitet 2500VA/300W; mindste tilladte belastning 5VDC 100mA.

Oversigt over ydeevne

Isolationsmodstand (initial): Op til 1000MΩ (ved 500VDC), hvilket giver stærk elektrisk isolation.

Dielektrisk styrke (initial): 1000VAC i 1 minut mellem åbne kontakter; 4000VAC i 1 minut mellem spole og kontakter.

Driftstid: ≤10ms; Udgivelsestid: ≤5ms, hvilket sikrer hurtig respons.

Mekanisk ydeevne: Tåler funktionelt stød på 98m/s² (10G) og ødelæggende stød på 980m/s² (100G); vibrationsmodstand på 10Hz~55Hz med 1,5 mm dobbelt amplitude.

Udholdenhed: Mekanisk levetid op til 1×10⁶ operationer; elektrisk levetid op til 1×10⁵ operationer under specificerede forhold (ON/OFF = 1s/9s).

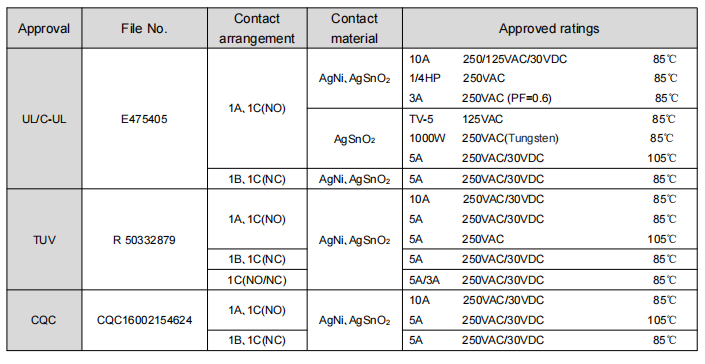

Fuldstændige sikkerhedsgodkendelser

W11-seriens relæ har opnået adskillige internationale sikkerhedsgodkendelser, hvilket letter globalt salg:

UL/C-UL (E475405): Godkendt til blandt andet 10A 250VAC/30VDC (85℃), TV-5 125VAC (85℃) og 5A 250VAC/30VDC (105℃).

TUV (R 50332879): Godkendt til 10A 250VAC/30VDC (85℃) og 5A klassifikationer.

CQC (CQC16002154624): Godkendt til 10A 250VAC/30VDC (85℃) og 5A 250VAC/30VDC (105℃).

Typiske applikationer

Industriel kontrol : Bruges til at styre motorer og andre maskiner på produktionslinjer.

Smart hjem : Giver stabil strømstyring i smarte apparater.

5G kommunikationseffekt: Tilbyder effektiv strømskifte i 5G basestations strømstyring.

Konklusion

W11-relæet er med sin enestående ydeevne og brede vifte af applikationer et ideelt valg til industriel kontrol og smarte hjemmeenheder. Uanset om den arbejder under ekstreme temperaturer eller i applikationer, der kræver høj strømomskiftning, giver W11 en stabil og sikker løsning. Kontakt os i dag for at lære mere om W11, og lad vores professionelle team hjælpe dig med at vælge den relæmodel, der passer bedst til din applikation. Lad os sammen bevæge os mod en mere effektiv og pålidelig fremtid for intelligent kontrol.
