W12-relæ – 40A højtydende strømrelæ til industriel kontrol og PV-inverterapplikationer

I den moderne verden af ​​industriel automatisering og vedvarende energi er ydeevnen af ​​strømrelæer afgørende for udstyrets stabilitet og effektivitet. Den W12 relæ , med sin enestående ydeevne og pålidelighed, er det ideelle valg til industriel kontrol og PV-inverterapplikationer. Nedenfor finder du en detaljeret beskrivelse af W12-relæet, der giver dig et indblik i dets funktioner og fordele.

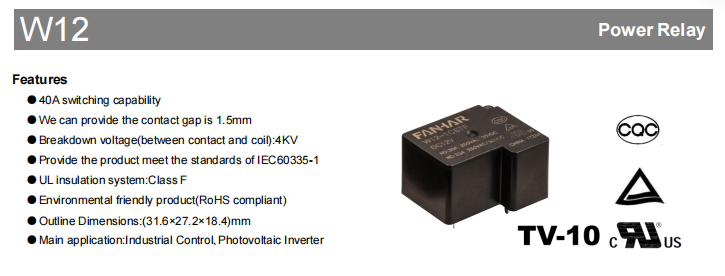

Produktegenskaber

40A omskiftningsevne: W12-relæet kan håndtere strømbelastninger på op til 40A, hvilket opfylder strenge industrielle behov.

Høj gennembrudsspænding: 4KV gennembrudsspændingen (mellem kontakter og spole) sikrer sikkerhed og pålidelighed.

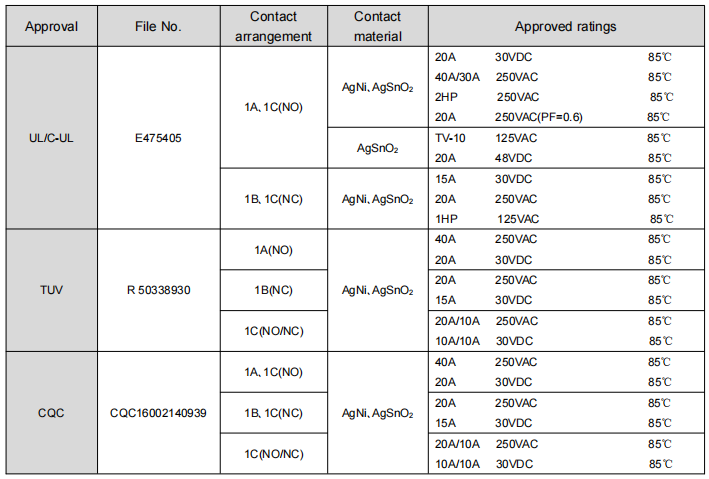

International standard: Produktet opfylder IEC60335-1 standarden, hvilket sikrer dets egnethed til det globale marked.

Miljøvenligt design: RoHS-kompatibelt, miljøvenligt og jordvenligt.

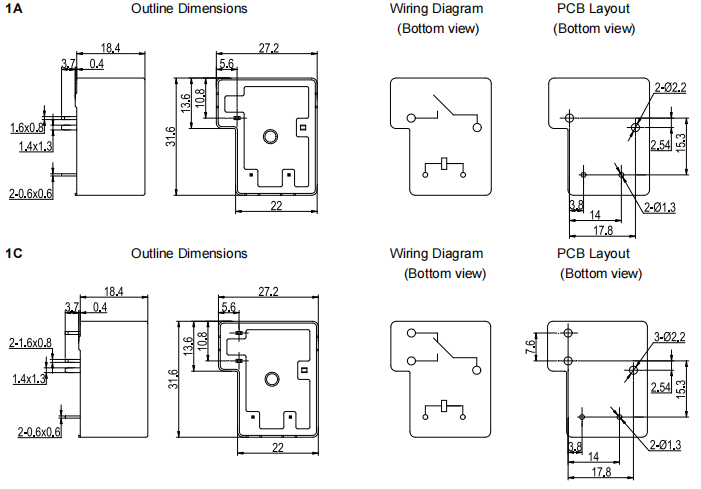

Kompakt størrelse: De udvendige mål er (31,6 x 27,2 x 18,4) mm, hvilket gør det nemt at integrere i forskellige enheder.

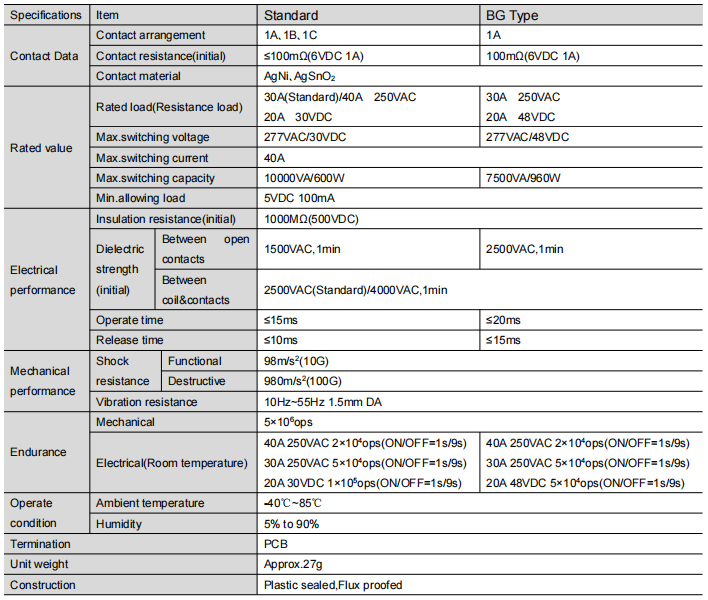

Produktparametre

Kontaktformular: 1A (et sæt normalt åbne), 1B (et sæt normalt lukkede), 1C (et sæt af konvertering), for at tilpasse sig forskellige kredsløbsdesignbehov.

Den første kontaktmodstand bør ikke overstige 100mΩ (6VDC 1A) for at sikre effektiv strømtransmission.

Kontaktmateriale: AgNi og AgSnO2 bruges til at give høj ledningsevne og udholdenhed.

Belastningsværdi: Kontrolbelastning (resistiv) 30A (standard) / 40A 250VAC, 20A 30VDC maksimum. skiftespænding 277VAC/30VDC, max. skiftestrøm 40A, max. koblingskapacitet 10000VA/600W.

Præstationsoversigt

Isolationsmodstand: startværdi op til 1000MΩ (500VDC), hvilket giver stærk elektrisk isolation.

Dielektrisk modstå spænding: 1500VAC mellem frakoblingskontakter, 1 minut, 2500VAC (standard) / 4000VAC mellem kontakter og spole, 1 minut.

Handlingstid: Absorptionstid er ikke mere end 15ms, frigivelsestid er ikke mere end 10ms, hvilket sikrer hurtig respons.

Mekanisk ydeevne: i stand til at modstå op til 98m/s²(10G) stabilitet og 980m/s²(100G) styrke samt 10Hz~55Hz 1,5mm dobbeltamplitude vibrationstest.

Holdbarhed: Mekanisk levetid op til 5 x 10^6 operationer, elektrisk levetid op til 2 x 10^4 operationer under specifikke forhold (ON/OFF = 1s/9s).

Anvendelsesområder

Industriel kontrol: til styring af motorer og andet mekanisk udstyr på produktionslinjer for at sikre effektiv drift af industriel automation.

Fotovoltaiske invertere: bruges i solcelleanlæg til styring og konvertering af strøm for at forbedre effektiviteten af ​​energiudnyttelsen.

Smart Grid: bruges i smart grid-systemer til intelligent distribution og styring af strøm.

Ladestationer til elektriske køretøjer: I ladestationer til elektriske køretøjer, bruges til at styre strømmen under opladningsprocessen for at sikre sikkerhed og effektivitet.

Automationsudstyr: i forskelligt automationsudstyr til præcis styring af strøm og spænding.

Konklusion

W12-relæet er valget til industriel kontrol og fotovoltaisk inverterudstyr på grund af dets fremragende ydeevne og brede vifte af applikationer. Uanset om den arbejder i ekstreme temperaturer eller i applikationer, der kræver høj strømomskiftning, giver W12 en stabil og sikker løsning. Kontakt Zhejiang Fanhar Electronics Co., Ltd. i dag for at lære mere om W12 og lad vores professionelle team hjælpe dig med at vælge den relæmodel, der passer bedst til din applikation. Lad os sammen bevæge os mod en mere effektiv og pålidelig industriel automationsfremtid.
