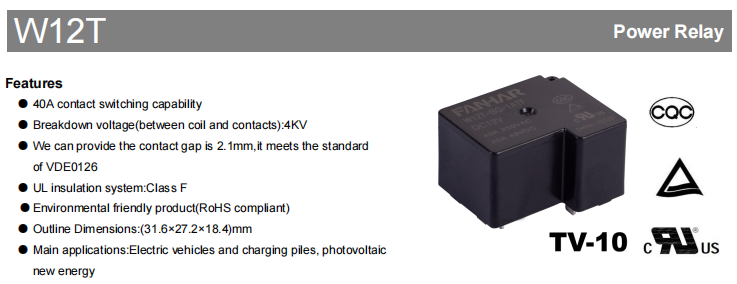

W12T 40A Power Relæ | PCB-relæ til el-opladning og fotovoltaiske systemer

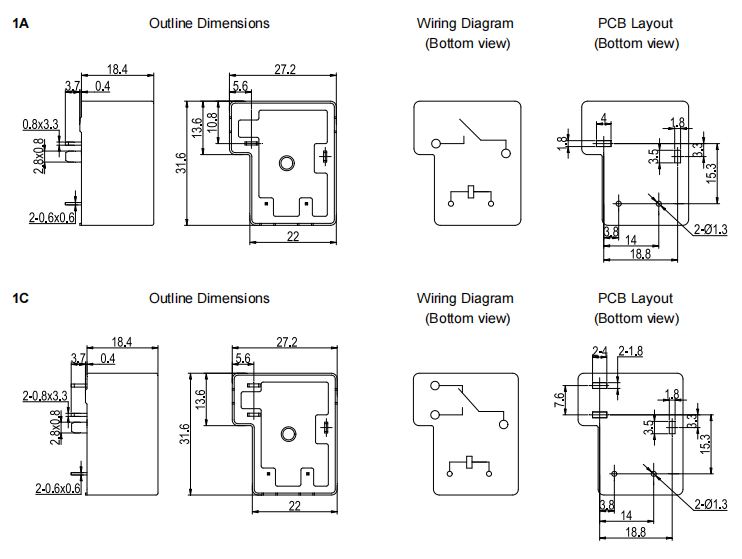

W12T er et 40A strømrelæ lanceret af FANHAR Electronics, designet til højeffekts strømstyringsapplikationer såsom elektriske køretøjer, opladningsbunker og solceller (PV) vedvarende energisystemer. Relæet har en 40A kontaktomskiftningsfunktion, en maksimal dielektrisk modstå spænding på 4000VAC mellem spole og kontakter og en valgfri kontaktafstand på ≥2,1 mm. Samtidig med at den sikrer højbelastningskoblingsydelse, opfylder den også kravene til elektrisk isolering og sikkerhed i nyt energiudstyr. Med et kompakt PCB-monteret design måler W12T kun 31,6 × 27,2 × 18,4 mm og fås i en bred vifte af spolespændingsmuligheder, der passer til forskellige udstyrsdesignbehov. Det er meget udbredt i nye energistyringssystemer.

1. Produktegenskaber

40A højstrømskoblingskapacitet
W12T har en nominel kontrolbelastning på 40A 250VAC. Standardtypen understøtter 20A 30VDC DC-belastninger, mens BG-typen understøtter 20A 48VDC DC-belastninger. Den maksimale koblingskapacitet når 10000VA, hvilket opfylder kravene til strømstyring af udstyr med høj effekt.

Høj isoleringsydelse for forbedret systemsikkerhed
For at imødekomme isoleringskravene til nyt energiudstyr tilbyder W12T fremragende elektrisk isolering:

Maksimal dielektrisk modstå spænding mellem spole og kontakter: 4000VAC

Dielektrisk modstå spænding mellem kontakter (BG type): 2500VAC

Initial isolationsmodstand: 1000MΩ (ved 500VDC)

Overlegen isoleringsydelse bidrager til forbedret driftssikkerhed og pålidelighed.

Valgfri kontaktafstand ≥2,1 mm
W12T BG-typen giver et kontaktgab på ≥2,1 mm, i overensstemmelse med den europæiske VDE0126 fotovoltaiske standard. Dette imødekommer kravet om større kontaktisolationsafstande i visse PV-systemapplikationer.

Kontaktmateriale af høj kvalitet
W12T serien bruger AgSnO₂ (sølv-tinoxid) som kontaktmateriale. AgSnO₂ udviser fremragende erosionsbestandighed, lav og stabil kontaktmodstand, god termisk ledningsevne og enestående anti-svejseydelse. Det reducerer effektivt lysbuer og forlænger relæets levetid.

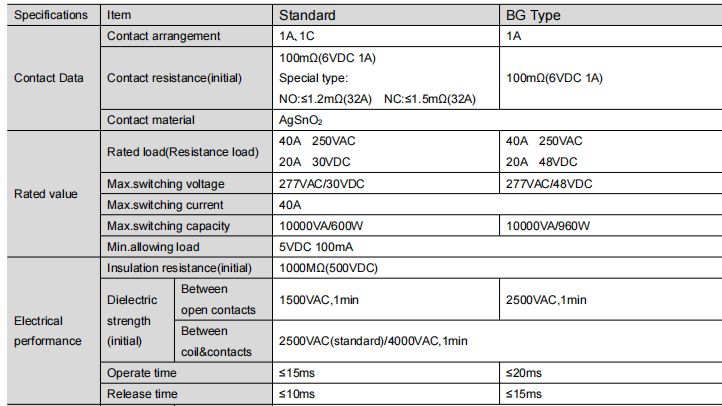

2. Præstationsparametre

Bredt udvalg af spolespændingsmuligheder
For at imødekomme forskellige kontrolsystemdesigns er W12T tilgængelig i flere spolespændinger, herunder:
[Se tabellen med spolespecifikationer i det originale datablad]

Standard type spole nominel effekt: 900mW

BG type spole nominel effekt: 1400mW

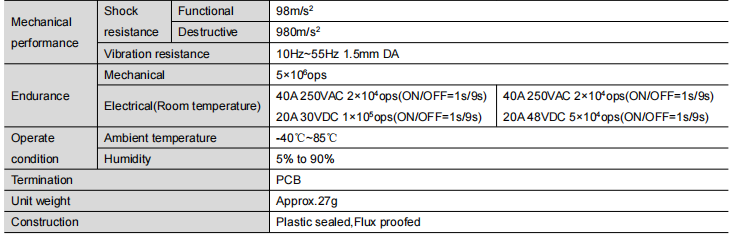

Stabil og pålidelig mekanisk og elektrisk ydeevne
W12T balances mechanical and electrical endurance, maintaining stable switching performance over long-term operation. Key performance indicators:

Mekanisk levetid: 5 millioner operationer

Elektrisk levetid:

40A 250VAC: 20.000 operationer

20A 30VDC (standardtype): 100.000 operationer

20A 48VDC (BG-type): 50.000 operationer

Driftstid (standardtype): ≤15ms

Udgivelsestid (standardtype): ≤10ms

Driftstemperaturområde: -40°C til 85°C , velegnet til forskellige industrielle og nye energiudstyrsapplikationer.

Flere sikkerhedsgodkendelser

W12T has obtained several domestic and international product certifications, including: UL / cUL, TÜV, CQC

Disse certificeringer dækker 40A AC-belastning og 20A DC-belastningsapplikationer, hvilket understøtter produktanvendelse på forskellige markeder.

3. Typiske anvendelsesområder

Ifølge produktdatabladet bruges W12T primært i:

Elbiler (EV'er)

Nye ladebunker til energikøretøjer

Fotovoltaisk (PV) udstyr til vedvarende energi

Dens høje strømskifteevne og isoleringsydelse opfylder kravene til strømstyring i ovennævnte applikationer.

4. Hvorfor vælge W12T Power Relay?

Som et 40A strømrelæ designet til den nye energisektor kombinerer W12T høj belastningskapacitet, isoleringsydelse og pålidelighed. Nøglefordele omfatter:

40A AC belastningsomskiftningsevne

Op til 4000VAC dielektrikum modstår spænding mellem spole og kontakter

Valgfri kontaktafstand ≥2,1 mm, i overensstemmelse med VDE0126 PV-standard

Bredt udvalg af spolespændinger fra 5V til 110VDC

UL klasse F isoleringssystem

Driftstemperaturområde -40°C til 85°C

Certificeret af UL, TÜV, CQC osv.

Velegnet til elektriske køretøjer, opladningsbunker, solcelleanlæg og andre nye energianvendelser

5. Resumé

W12T series power relay, with its 40A high-current switching capability, 4000V high insulation withstand voltage, contact gap design compliant with VDE0126 PV standard, Class F insulation, and AgSnO₂ high-quality contact material, has become an important component choice for EV charging piles and photovoltaic new energy systems. The product has passed multiple international certifications including UL, TÜV, and CQC, and is offered in both standard and BG types with a broad selection of coil voltages, meeting diverse requirements across various application scenarios.
