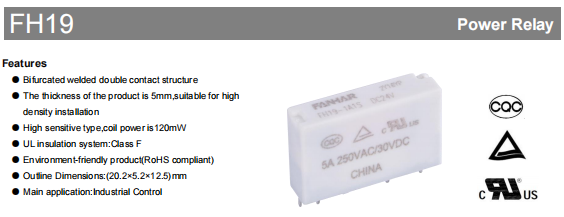

FH19 Industrirelæ

Inden for industriel automation, strømstyring og kompakt udstyrsdesign er pladsoptimering og pålidelighed evige stræben. FH19-seriens relæ er født til at imødekomme disse kernebehov. Som et ultratyndt PCB-relæ med kun 5 mm tykkelse integrerer det med succes høj ydeevne, lang levetid og højdensitetsmonteringsevne, hvilket gør det til det ideelle valg for ingeniører i scenarier med begrænset plads. Denne artikel vil udforske designfunktionerne, de tekniske fordele og de forskellige anvendelser af FH19, og tilbyder grundige valg og anvendelsesanbefalinger.

Banebrydende design og strukturelle fordele

Ekstremt kompakt fysisk struktur

FH19 måler 20,2×5,2×12,5 mm. Dens slanke profil - især dens 5 mm tykkelse - giver mulighed for lodret stabling eller højdensitetslayout i en side-by-side-konfiguration, hvilket sparer printplads betydeligt. Kompakte applikationer såsom bundkort til industriel kontrol, PLC-moduler, kommunikationsenheder og smarte apparater er de ideelle kandidater til dette optimalt designede produkt.

Innovativ dobbelt-kontakt svejseproces

Den bruger en bifurcated Welded Double Contact-konfiguration. Dette design anvender to parallelle kontaktpunkter til at fordele strøm, hvorved kontaktmodstanden reduceres og kontaktpålideligheden og -stabiliteten markant forbedres. Selvom det ene kontaktpunkt er kompromitteret på grund af mikrovibrationer eller forurening, sikrer det andet kredsløbskontinuitet, hvilket øger fejlmodstanden markant i barske industrielle miljøer.

Miljøvenligt og sikkert materialevalg

Miljøoverholdelse: Den fulde serie overholder RoHS-direktivet, bruger ingen farlige stoffer og opfylder globale grønne fremstillingstendenser.

Kontaktmateriale: Anvender en sølv-nikkel (AgNi) legering. Dette bevarer sølvs enestående ledningsevne, mens inkorporeringen af ​​nikkel forbedrer lysbue-erosionsbestandighed og mekanisk robusthed, og dermed forlænger den elektriske levetid.

Isoleringssystem: Har et UL klasse F (155°C) isoleringssystem, der sikrer elektrisk isoleringsydelse og sikkerhedsmargin selv i høje temperaturer.

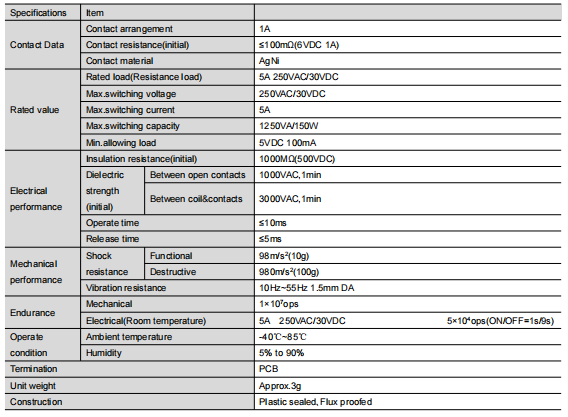

Dybdegående analyse af kerneydelsesparametre

Elektrisk ydeevne: Stabil, pålidelig og kraftfuld kobling

Nominel belastning: 5A @ 250VAC / 30VDC

Maks. Skiftekapacitet: 1250VA / 150W

Kontaktmodstand: ≤100mΩ (initial)

Isolationsmodstand: ≥1000MΩ (500VDC)

Dielektrisk styrke: 3000 VAC i 1 minut (mellem åbne kontakter og mellem spole og kontakter)

Drift/frigivelsestid: ≤10ms / ≤5ms

Mekanisk og miljømæssig holdbarhed: Bygget til industrielle miljøer

Mekanisk levetid: Kan udføre op til 10 millioner operationer, ideel til hyppig skift.

Elektrisk levetid: Den specificerede belastning garanterer pålidelig ydeevne (se "Endurance Curve" i databladet).

Miljøtilpasningsevne: Driftstemperaturområde på -40°C til 85°C og luftfugtighedsområde på 5% til 90%, velegnet til forskellige klimaer.

Vibrations- og stødmodstand: Fremragende modstandsdygtighed over for vibrationer (10-55 Hz) og stød (980 m/s²), ideel til udstyr med mekanisk vibration som værktøjsmaskiner og køretøjer.

Fleksibel spolekonfigurations- og valgvejledning

FH19 har to spoleeffekttyper. Den har også otte fælles spændinger. Dette giver designere en betydelig alsidighed.

Vigtig bemærkning: Databladet specificerer "Driftspænding" og "Udløsspænding" karakteristika i detaljer. FH19's design, materialer og fremstillingsproces overholder strenge sikkerhedsstandarder, som angivet af certificeringerne. Brugere kan sikkert inkorporere det i applikationer, der kræver eksportoverholdelse eller enestående pålidelighed.

Pakkevalg: Matcher dit applikationsmiljø

FH19 tilbyder to nøglepakkemuligheder til at løse forskellige miljømæssige udfordringer:

Fluxsikret type:

Funktion: Modstår svagt ætsende rester fra lodning.

Anbefalet til: Oprethold hygiejniske interiørindstillinger, herunder datacenterapparater, kommunikationsfaciliteter og laboratorieinstrumenter.

Plastforseglet type:

Funktion: Fuldt forseglet struktur forhindrer effektivt støv, fugt og ætsende gasser (f.eks. H₂S, SO₂) i at trænge ind i relæet.

Anbefalet til: Industrianlæg, udendørs udstyr, miljøer med kemiske gasser, såsom fabriksværksteder, styreskabe, trafiksignalsystemer og landbrugsmaskiner.

Valg af en upassende pakke kan resultere i indvendig korrosion, kontaktoxidation og for tidlig fejl.

Typiske anvendelsesscenarier

Ved at udnytte sine omfattende fordele udmærker FH19 sig på følgende områder:

Industriel automation: PLC I/O-moduler, sensorgrænseflade, lille motorstyring.

Energistyring: Smartmålere, fotovoltaiske inverterkontrolkredsløb og ladestationskontrolmoduler.

Bygningsautomatisering: Intelligent lysstyring, styring af HVAC-system, sikkerhedssystemer.

Kommunikationsudstyr: Signalrouting i netværksswitches, routere og basestationsapparater.

Husholdningsapparater og forbrugerelektronik: Kontroltavler til avancerede apparater, smart home hubs.

Sikkerhedscertificeringer og kvalitetssikring

FH19 har erhvervet adskillige prestigefyldte verdensomspændende og indenlandske certificeringer, som tjener som den vigtigste validering af dens kvalitet og sikkerhed.

UL / C-UL (USA/Canada): Filnr. E475405

TÜV (Tyskland): Filnr. R 50565678

CQC (Kina): Certifikatnr. CQC22002370207

Certificeringerne indikerer, at FH19's design, materialer og fremstillingsproces overholder strenge sikkerhedsstandarder. Brugere kan sikkert inkludere det i applikationer, der kræver eksportoverholdelse eller exceptionel pålidelighed.

Oversigt over udvalg og brug

Bestem belastningen: Identificer din belastningstype (resistiv, induktiv, lampe), strøm og spænding for at sikre, at de er inden for FH19's nominelle område.

Vælg spolen: Vælg standard- eller højeffektvarianten og den passende spændingsspecifikation i henhold til dit systems forsyningsspænding og strømbehov.

Bestem pakken: Valget mellem Flux Proofed eller Plastic Sealed bør træffes baseret på applikationsmiljøet. Dette er afgørende for at sikre langsigtet pålidelighed.

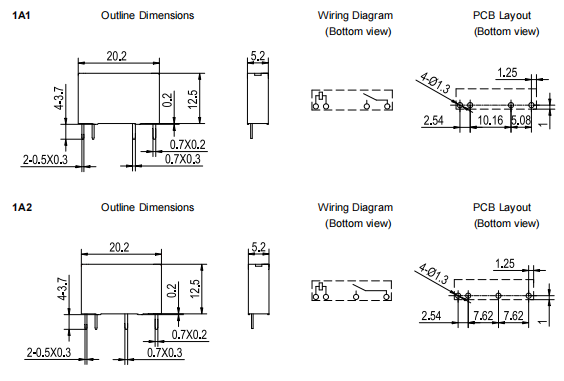

Bekræft pinout: Se PCB-fodaftryksdiagrammet (1A1 eller 1A2) for at sikre kompatibilitet med dit printkortlayout.

Design drivkredsløbet: Sørg for, at der er en stabil og tilstrækkelig drivstrøm til relæspolen. Overvej at bruge en flyback-diode til at beskytte drivenheden.

Konklusion

FH19 er en konstrueret løsning, der er designet til at løse de udfordringer, som moderne elektronisk design med høj tæthed og høj pålidelighed udgør.

Den integrerer kompakt størrelse, dobbelt-kontakt pålidelighed, miljøtilpasningsevne og omfattende certificeringer, hvilket giver ingeniører solid og pålidelig underliggende komponentsupport til innovation inden for industriel kontrol, energistyring og smarte enheder.

Når du vælger et relæ, skal du gå ud over simple parametersammenligninger. Med hensyn til systempålidelighed, livscyklusomkostninger og miljømæssig egnethed er FH19 uden tvivl den foretrukne løsning og værdig til en dybdegående evaluering.
