Hvad er PCB-relæ? Hvordan virker PCB-relæ?

Introduktion til PCB-relæer

Definition af PCB-relæ

PCB-relæ eller printkortrelæ refererer til en enhed, der er monteret på et printkort. Det er en elektrisk betjent kontakt, der bruges til at styre et højeffektkredsløb ved hjælp af et laveffektsignal. PCB-relæer bruges i adskillige elektroniske systemer og enheder baseret på deres minimale størrelse, pålidelighed og brugervenlighed.

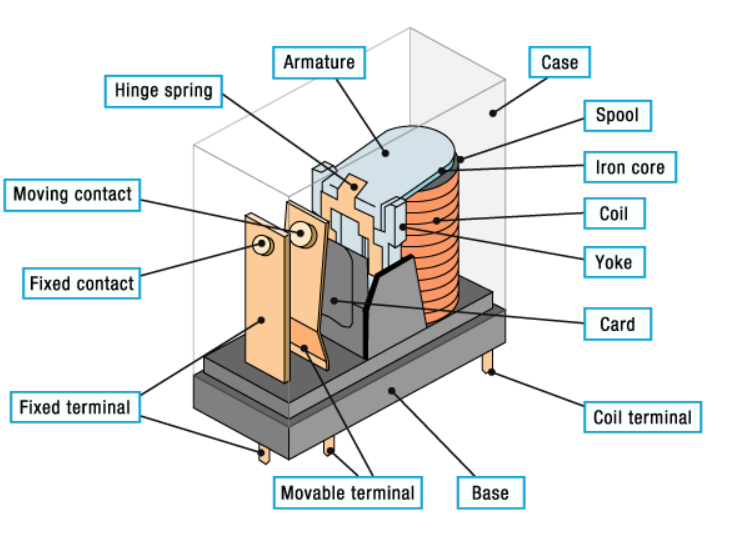

Komponenter af et PCB-relæ

De primære komponenter i et PCB-relæ inkluderer:

Spole: Spolen genererer et magnetfelt, når en elektrisk strøm passerer gennem den.

Armatur: Armatur: Det er en bevægelig komponent, som tiltrækkes af det magnetiske felt, der skabes af spolen.

Kontakter: Kontakterne er de punkter, hvor den elektriske forbindelse er lavet eller brudt.

Fjeder: Fjederen returnerer ankeret til dets oprindelige position, når spolen deaktiveres.

Hvordan PCB-relæer fungerer

Elektromagnetisk princip

PCB-relæer fungerer efter principperne for elektromagnetisme. Fænomenet med et magnetfelt, der genereres, når strøm passerer gennem en spole, er veldokumenteret. Denne handling tiltrækker ankeret, som igen bevæger sig for at forbinde eller afbryde kredsløbet ved kontakterne.

Kredsdrift

En magnetisk kraft fra spolen trækker ankeret nedad, mens relæet får strøm, lukker kontakterne og tillader strøm at flyde i det tilhørende kredsløb. Fjederen åbner kontakterne og afbryder strømstrømmen, når spolen afbrydes ved at returnere ankeret til den oprindelige position.

Skiftelogik

PCB-relæer kan også konstrueres til at have varierende koblingskonfigurationer, herunder normalt åbne (NO) og normalt lukkede (NC). I tilfælde af en normalt åben konfiguration forbliver kontakterne åbne ved frakobling og lukker, når de aktiveres. I en normalt lukket konfiguration er kontakterne lukkede i tilfælde af strømafbrydelse og åbne i tilfælde af strømtilførsel.

Typer af PCB-relæer

Baseret på driftsprincippet

Elektromekaniske relæer

Elektromekaniske relæer er den mest almindelige type PCB-relæer. De består af kontakter, anker og spole. Relæer af denne type er kendt for deres pålidelighed og kapacitet til at håndtere høje spændinger og strømme.

Solid-State relæer

Solid-state relæer (SSR'er) har ingen bevægelige dele og er afhængige af halvledere til at kontrollere strømmen. De tilbyder hurtigere koblingshastigheder, længere levetid og højere pålidelighed sammenlignet med elektromekaniske relæer.

Reed relæer

Reed-relæer består af et par ferromagnetiske kontakter (reed-kontakter) indkapslet i et glasrør.  De drives af et eksternt magnetfelt og er anerkendt for deres hurtige koblingshastigheder og forbedrede isolationsmodstand.

Hybride relæer

Hybride relæer kombinerer funktionerne fra både elektromekaniske og solid-state relæer. De har fordelene ved høj strømhåndteringskapacitet og hurtige koblingshastigheder.

Baseret på poler og kast

SPDT

SPDT-relæet har en enkelt stang med to kastepositioner. Den kan forbinde en terminal til en af ​​to ledende positioner. Et sæt kontakter forbliver lukket, mens det andet forbliver åbent i SPDT-relæernes to tilstande og omvendt.  SPDT-relæer er ideelle til situationer, hvor du skal kunne skifte mellem to forskellige kredsløb.

SPST

SPST-relæet er et enkelt-polet, enkeltkast-relæ. Stangen har én kasteposition og kan kun regulere én kreds. Relæer af denne art bruges ofte til at tænde og slukke lys og gadgets.

DPST

DPST-relæet er et dobbeltpolet enkeltkastrelæ. Det er sammensat af to uafhængige enkeltkast-kredsløb, som hver har en fast kontakt og en bevægelig kontakt.  Dette gør relæet nyttigt til applikationer, der har brug for synkroniseret kontrol af flere kredsløb, da det gør det i stand til at styre to uafhængige kredsløb på én gang.

DPDT

DPDT-relæet er et dobbelt-stangs-dobbeltkast-relæ. Det har to kast og to stave, så hver stang kan forbindes med to forskellige kast.  Dette lader relæet styre mere end ét kredsløb og udføre mere komplicerede koblingsopgaver, som at skifte mellem forskellige kredsløbslayouts.  DPDT-relæer bruges i mange forskellige elektriske systemer, især når to kredsløb skal skiftes på samme tid.

Fordele ved PCB-relæer

Høj pålidelighed

PCB-relæer er beregnet til at tilbyde stabil drift i en betydelig periode. De er konstrueret til at fungere under forskellige miljøforhold og bruges i vigtige applikationer, hvor pålidelighed er nøglen.

Kompakt størrelse

PCB-relæer kommer også i reducerede versioner, hvilket gør dem velegnede til anvendelser i elektroniske systemer med begrænset plads. De kan spare bordplads på grund af deres minimale fodaftryk.

Nøjagtig kontrol

PCB-relæer kan styre de elektriske kredsløb med nøjagtighed. De kan aktiveres ved hjælp af lave styresignaler og omskifter højeffektbelastningerne med nøjagtighed.

Lang levetid

Veldesignede og brugte PCB-relæer kan nyde en lang levetid. De kan opretholde mange skiftecyklusser med minimalt tab af driftseffektivitet.

Anvendelser af PCB-relæer

Bilelektronik

PCB-relæer bruges i en lang række applikationer i bilindustrien til at styre forskellige systemer såsom forlygter, vinduesviskere og brændstofpumper. De tilbyder sikker omskiftning og beskyttelse til disse nøglekomponenter.

Industriel automation

PCB-relæer bruges i industrielle applikationer til at betjene motorer, solenoider og forskellige aktuatorer.  De er afgørende for automatiseringssystemet, da de giver præcis kontrol og synkronisering af processer.

PCB-relæer bruges i flere elektroniske forbrugere, herunder klimaanlæg, vaskemaskiner og køleskabe.  De handler for at regulere og allokere strøm til forskellige operationer inden for disse enheder.

Telekommunikation

I telekommunikationsindustrien bruges PCB-relæer til at skifte og dirigere signaler i et netværks udstyr. De giver sikre forbindelser samt effektiv signallevering.

Hvidevarer

PCB-relæer bruges i de fleste husholdningsapparater som mikrobølgeovne, ovne og kaffemaskiner. De muliggør styring af funktionelle komponenter, såsom varmeelementer og timere.

Vejledning til valg af PCB-relæ

Elektriske specifikationer

Når du vælger et PCB-relæ, skal de elektriske specifikationer som driftsspænding, nominel strøm og effektkapacitet tages i betragtning. Disse skal matche applikationens krav for at muliggøre optimale driftsforhold.

Mekaniske specifikationer

De mekaniske parametre, herunder kontaktmodstanden, isolationsmodstanden og koblingshastigheden, skal evalueres i forhold til de specifikke krav til applikationen.

Miljøhensyn

Driftsbetingelserne skal tages i betragtning. Temperaturen, fugtigheden og vibrationsniveauet kan påvirke relæets pålidelighed og levetid. Det er afgørende at bruge det rigtige relæ til driftsforholdene i det omgivende miljø.

Ansøgningskrav

Applikationens specifikke krav, herunder arten af den belastning, der styres, og frekvensen af skift, vil diktere udvælgelsesprocessen. Forskellige typer relæer kan være bedre egnede til specifikke applikationer.

Omkostninger og pålidelighed

Det er vigtigt at balancere omkostninger kontra pålidelighed. Selvom relæer med høj pålidelighed vil koste mere, kan de spare penge på lang sigt ved at sænke vedligeholdelses- og udskiftningsomkostningerne.

Konklusion

Afslutningsvis er PCB-relæer essentielle til styring af strømkredsløb ved hjælp af laveffektsignaler. De har forskellige typer og giver fordele såsom pålidelighed og minimal størrelse, og bliver således brugt i bilindustrien, industri, forbrugerelektronik og telekommunikation. Kendskabet til deres principper og typer hjælper med at vælge det rigtige relæ til bestemte applikationer.
