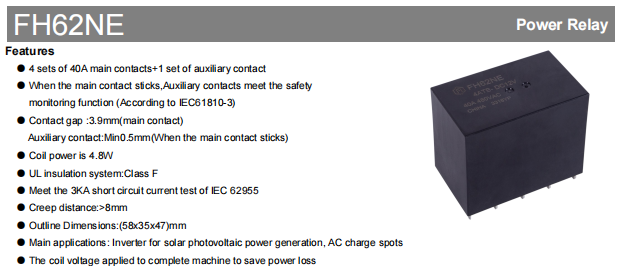

FH62NE Nyt energirelæ｜40A 4-polet hovedkontakter + sikkerhedsovervågningshjælpekontakt, designet til PV-invertere og EV-ladestationer

Da solcelleanlæg, EV-ladestationer og industrielt kontroludstyr stiller stadig højere krav til elektrisk sikkerhed og energieffektivitet, relæer skal levere ikke kun pålidelig koblingsydelse, men også sikkerhedsovervågning, laveffektdrift og langsigtet stabilitet. FH62NE-serien nyt energirelæ fra Fanhar Electronics kombinerer høj belastningskapacitet, intelligent sikkerhedsovervågning, energibesparende drift og design med lang levetid i én løsning, der tilbyder en yderst pålidelig strømskifteløsning til applikationer med strenge krav til elektrisk ydeevne, systemsikkerhed og miljøtilpasningsevne.

4 sæt 40A hovedkontakter 1 hjælpekontakt – højstrømsføring og sikkerhedsovervågning i én

Den FH62NE har 4 sæt 40A hovedkontakter og 1 hjælpekontakt:

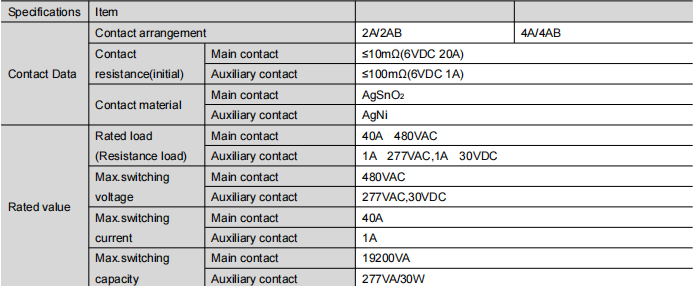

Hovedkontakter : 4 Form A (4A/4AB) normalt åbne kontakter, ved hjælp af AgSnO₂ (sølvtinoxid) materiale, klassificeret til 40A @ 480VAC (resistiv), maksimal koblingskapacitet 19.200 VA, indledende kontaktmodstand ≤10 mΩ.

Hjælpekontakt : 1 Form B normalt lukket kontakt, ved hjælp af AgNi (sølvnikkel) materiale, klassificeret til 1A ved 277VAC / 30VDC.

Kernesikkerhedsfunktion : I tilfælde af hovedkontaktsvejsning på grund af en fejl, kan hjælpekontakten stadig åbne pålideligt med et minimumsmellemrum på ≥0,5 mm, hvilket sender et fejlsignal til styresystemet for real-time sikkerhedsovervågning af hovedkredsløbet. Dette er i overensstemmelse med IEC 61810-3 sikkerhedsstandard. Hovedkontaktgabet er 3,9 mm, hvilket sikrer højspændingsisoleringssikkerhed.

Klasse F højisoleringsdesign opfylder højspændingskrav til nye energianvendelser

Nyt energiudstyr fungerer under højspænding i længere perioder, hvilket kræver fremragende isoleringsevne. FH62NE anvender et klasse F-isoleringssystem (155°C) med en krybeafstand på >8 mm, hvilket effektivt forhindrer højspændingsnedbrud og lækage.

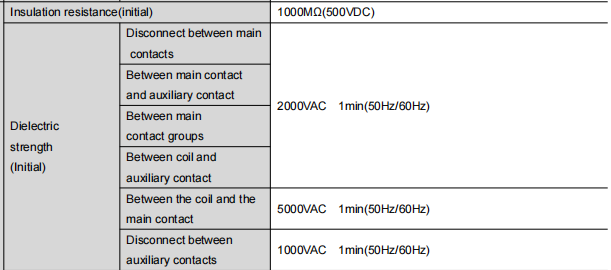

Dielektrisk styrke evne:

Overspænding: Den relay withstands 10 kV (1.2/50 µs) surge voltage between coil and contacts. Initial insulation resistance is 1000 MΩ at 500 VDC.

Laveffekt design

Den FH62NE uses a low-power coil design with a rated operating power of only 4.8W. After the switching action, the state can be maintained by applying a sustaining voltage as low as 40%–100% of rated voltage (at 25°C) or 50%–60% (at 85°C), significantly reducing long-term energy consumption and heat buildup.

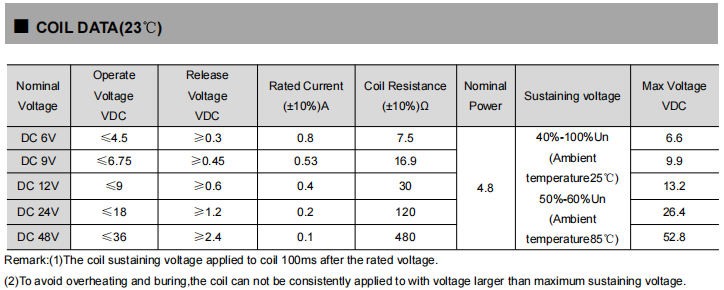

Spolespecifikationer (ved 23°C):

Driftstid: ≤40 ms; Udgivelsestid: ≤20 ms.

Bredt temperaturområde og høj pålidelighed til krævende industrielle miljøer

Den FH62NE features a fully sealed, dust- and splash-proof construction, operating reliably over a temperature range of –40°C to 85°C and humidity range of 5% to 85% RH, making it suitable for diverse climates and harsh industrial environments.

Udholdenhedsvurderinger:

• Mekanisk levetid: 1.000.000 operationer
• Elektrisk levetid: 30.000 operationer (40A/480VAC resistiv, ON/OFF = 1s/9s)

Vibrations- og stødmodstand:

• Funktionel vibration: 10 Hz – 55 Hz, 1,5 mm amplitude
• Funktionelt stød: 98 m/s² (10g)
• Destruktivt stød: 980 m/s² (100g)

Kompakt størrelse for nem systemintegration

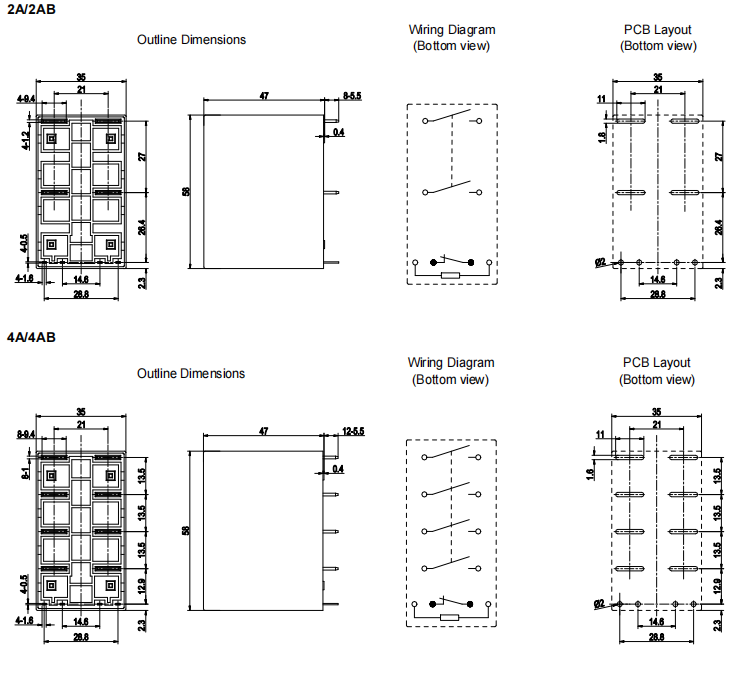

Den FH62NE measures 58 mm × 35 mm × 47 mm (L × W × H) and weighs approximately 200 g, making it easy to integrate into space-constrained enclosures.

Anbefalinger til montering og lodning:

Montering: PCB-montering anbefales

Loddetemperatur: 260°C ± 5°C

Lodetid: 3 – 5 sekunder

Monteringsdimensionstolerance (medmindre andet er angivet): ±0,1 mm

Nøgleapplikationsscenarier

Med sin høje strømføringsevne, uafhængige sikkerhedsovervågning og gennemprøvede design er FH62NE meget brugt i:

Solcelle-invertere : Til belastningsskift og isolering på DC-indgangs- eller AC-udgangssiden. Dens højspændingsmodstand, høje strømkapacitet og overspændingsimmunitet håndterer effektivt spændingsudsving og koblingstransienter, der er almindelige i PV-systemer.

AC EV ladestationer : Som kerneomskifterkomponenten i ladekontrolkredsløb fører hovedkontakterne sikkert ladestrøm, mens hjælpekontakten giver et ekstra lag af sikkerhedsbeskyttelse.

Sikkerhedskritiske systemer, der kræver statusfeedback : Hjælpekontakten leverer diagnostiske oplysninger om hovedkontaktens status, der opfylder behovene i applikationer med strenge sikkerhedskrav.
