Global energitransformation skrider frem i et hidtil uset tempo. Ifølge Det Internationale Energiagentur (IEA) vedvarende energi kilder forventes at tegne sig for næsten 40 % af den globale elproduktion i 2030, mens antallet af elektriske køretøjer på vejen forventes at overstige 200 millioner. Denne trend stiller ekstremt høje krav til fleksibiliteten, pålideligheden og interaktiviteten af elnettene. Smart Grid er opstået som et svar - ved at integrere avanceret sansning, kommunikation, kontrol og cloud computing i traditionelle strømnetværk, hvilket giver nettet muligheden for "selvopfattelse, selvbeslutning og selvgenoprettelse."
Inden for den store arkitektur af det smarte net, relæer Selvom det er lille i størrelse, fungerer det både som "første forsvarslinje" og "udførelsesterminal" for sikker, stabil og effektiv systemdrift. De påtager sig flere opgaver, lige fra fejlisolering og belastningsskift til udstyrsbeskyttelse og energiafsendelse. Denne artikel tager udgangspunkt i grundlæggende principper og gennemgår systematisk de centrale anvendelsesscenarier for relæer i smarte net , analyserer deres håndgribelige forbedringer af nettets ydeevne og ser frem til fremtidige teknologiske udviklingsveje. Til sidst er der en liste over ofte stillede spørgsmål (FQA) til hurtig reference.
Grundlæggende relæer: Fra elektromagnet til intelligent terminal
Driftsprincip og klassifikation

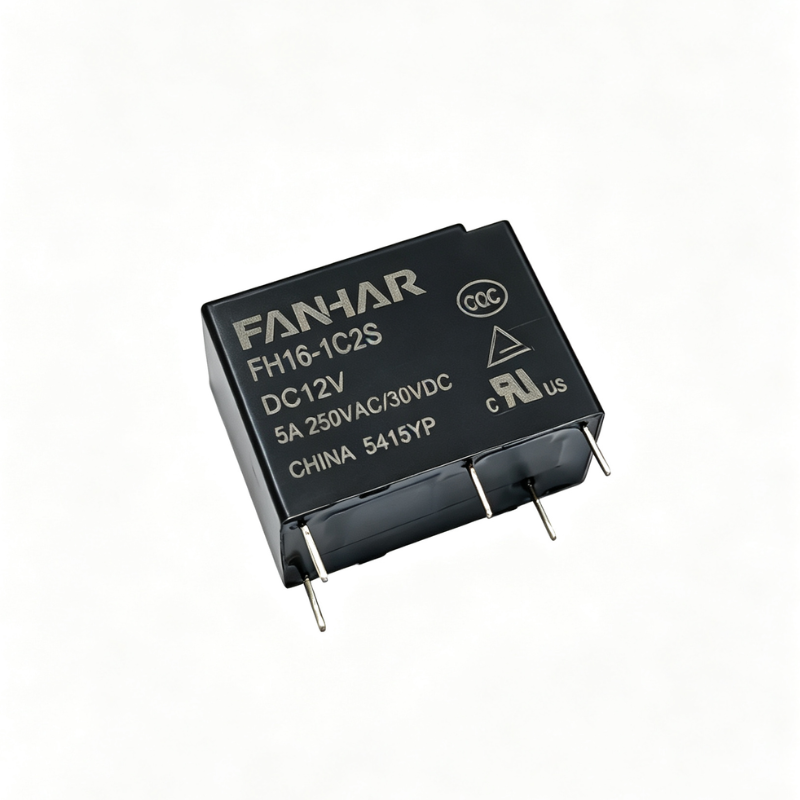

Et relæ er en automatisk elektrisk afbryder. Dets grundlæggende funktionsprincip er: Når inputmængden (såsom spænding, strøm, temperatur, tid osv.) når en fastsat tærskel, driver en elektromagnet eller et elektronisk kredsløb kontakterne til at virke og styrer derved tænd/sluk af et højeffektkredsløb. I henhold til tekniske ruter kan relæer klassificeres som følger:
| Type | Karakteristika | Typiske applikationer |
|---|---|---|
| Elektromagnetisk relæ | Enkel struktur, lav pris, men mekanisk kontaktslid eksisterer | Traditionelle transformerstationer, lav spændingsfordeling |
| Solid-state relæ (SSR) | Ingen bevægelige dele, mikrosekund respons, lang levetid | Høj frekvensomskiftning, præcisionsstyring, omformere til vedvarende energi |
| Termisk relæ | Bruger termisk bimetallisk strimmeleffekt, pålidelig overbelastningsbeskyttelse | Motor overbelastningsbeskyttelse |
| Digital / intelligent relæ | Integreret mikroprocessor, kommunikationsgrænseflade, programmerbar logik | Smart understationer, distribueret energiressource (DER) netforbindelse |
Traditionelle roller i kraftsystemer
Kontrolfunktion : Bruger småstrømssignaler til at drive højstrømsbelastninger, hvilket muliggør fjernstart/stop.
Beskyttelsesfunktion : Registrerer overstrøm, overspænding, underspænding, kortslutninger og andre uregelmæssigheder og afbryder hurtigt defekte kredsløb.
Signaloverførsel : Konverterer udstyrsstatus (lukket/åbent, alarm) til tørre kontaktsignaler til overvågningssystemer.
Fem kerneapplikationer af relæer i Smart Grids
Smarte understationer og kontrol af primært udstyr
Smart grids er bygget på digitale understationer, der i vid udstrækning anvender elektroniske instrumenttransformatorer og intelligent primært udstyr (f.eks. smarte afbrydere, afbryderkontakter). Relæer fungerer som kontrolaktuatorer, der modtager GOOSE (Generisk Objekt Oriented Substation Event) kommandoer fra flette enheder eller beskyttelses- og kontrolenheder, der afslutter koblingsoperationer inden for millisekunder.
Et eksempel på det : Efter en 220 kV smart understationsrenovering i Kina reducerede udskiftningen af traditionelle elektromagnetiske relæer med intelligente relægrupper den gennemsnitlige driftstid fra 80 ms til 15 ms, hvilket forbedrede systemfejlafhjælpningshastigheden med ca. 80 %.
Netfejl selv Healing og hurtig rekonfiguration

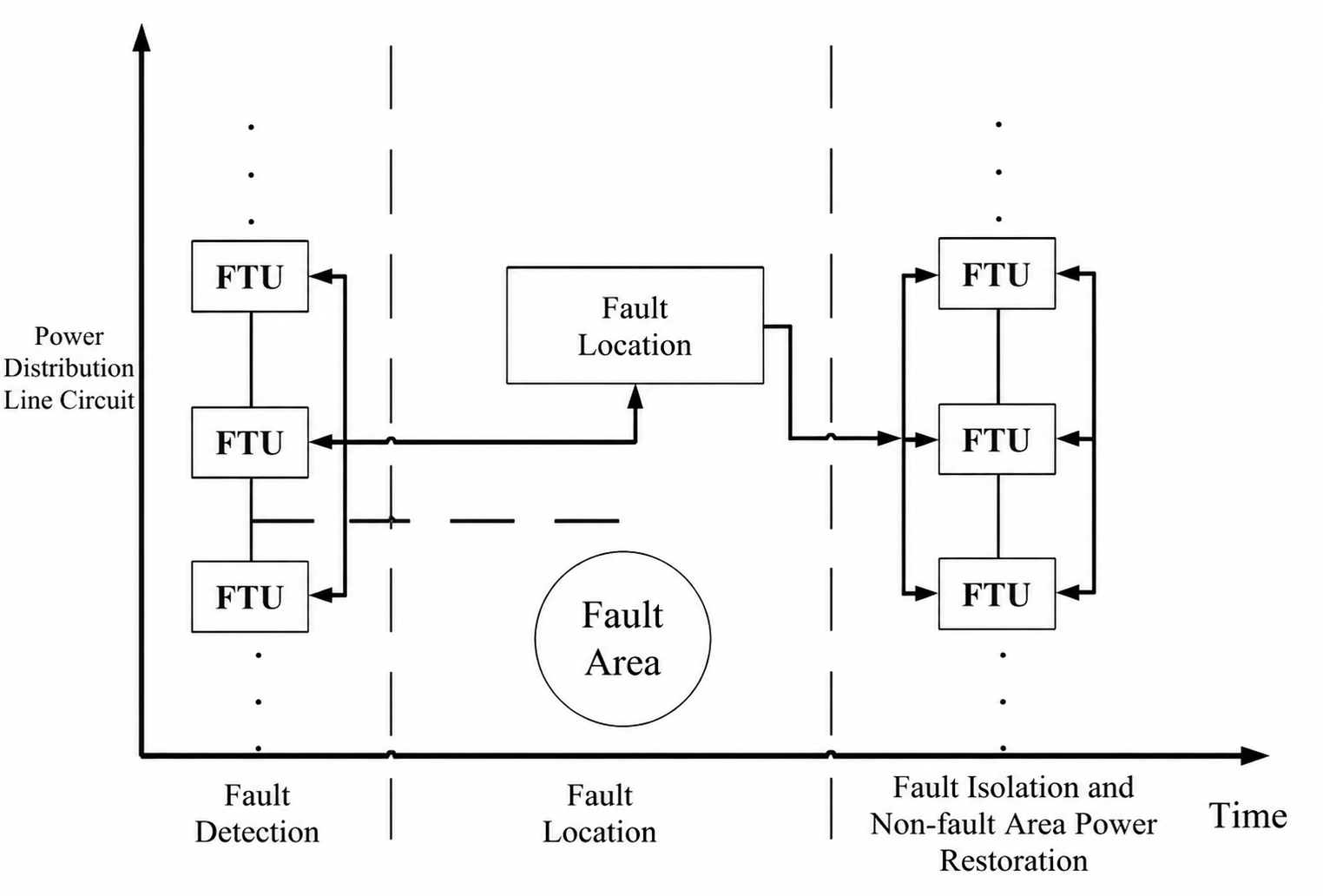

Den "selvhelbredende" evne til smarte net er afhængig af en lukket kredsløbsproces: fejldetektion → placering → isolation → genopretning. Relæer spiller en dobbelt rolle i denne proces:
Fejlisolering: Når der opstår en kortslutning på en linje, virker relæer øjeblikkeligt for at adskille den defekte sektion fra hovednettet.
Automatisk rekonfiguration: Gennem feeder automation (FA) logik koordinerer relæer tilstødende kontakter for at overføre ikke-defekte sektioner til backup-strømkilder, hvilket komprimerer gendannelsestiden fra timer til minutter eller endda sekunder.
Præcis belastningskontrol og efterspørgselsrespons
I perioder med stram balance mellem strømforsyning og efterspørgsel bruger smarte net mekanismer til efterspørgselsrespons (DR) til at regulere belastninger på kundesiden. Relæer er ikke længere kun "hårde kontakter"; de arbejder sammen med belastningsaggregeringsplatforme:
Time-of-use prisrespons: Baseret på prissignaler afbryder relæer automatisk eller justerer ikke kritiske belastninger (f.eks. klimaanlæg, el-opladere).
Nødbelastningsreduktion: Når frekvensen falder, afbryder relæerne sekventielt afbrydelige belastninger i henhold til prioritet, hvilket forhindrer storstilet strømafbrydelse.
Ifølge U.S. Department of Energy-statistikker kan kommercielle bygninger, der bruger intelligente relæer til efterspørgselsrespons, reducere sommerspidsbelastninger med 15 %-25 %, med minimal indvirkning på beboernes komfort.
Friendly Grid Connection of Distributed Energy Resources (DER)
Den udbredte integration af fotovoltaik (PV), vindkraft, energilagring og elektriske køretøjer transformerer distributionsnetværk fra "envejs radiale" til "tovejs interaktive" systemer. Nøgleopgaver for relæer ved DER-forbindelsespunkter omfatter:
Aktiv anti-ø-detektering : Når netspændingen går tabt, afbryder relæer hurtigt distribuerede generatorer for at forhindre ødrift, der kan bringe vedligeholdelsespersonalet i fare.
Styring af kraftudjævning : Afhængigt af vejrforholdene skifter relæer dynamisk energilagringsenheder eller justerer inverterudgange for at udjævne strømudsving.
Multi-source koordinering : I mikronet fungerer relæer som "gateway-afbrydere" til at sende forskellige energikilder i henhold til økonomiske eller miljømæssige prioriteter
Hele livscyklus sundhedsstyring af udstyr

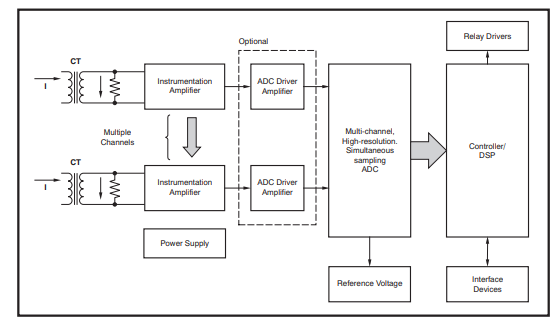

Moderne intelligente relæer inkorporerer indbyggede temperatur-, spændings- og strømsensorer og understøtter IEC 61850 kommunikationsprotokollen. De kan uploade statusdata såsom driftstælling, kontaktslid og driftstid. Vedligeholdelsesplatforme, kombineret med maskinlæringsmodeller, forudsiger den resterende brugstid for relæer, hvilket muliggør tilstandsbaseret vedligeholdelse snarere end planlagt vedligeholdelse, hvilket reducerer driftsomkostningerne med omkring 30 %-40 %.
Tredimensionel værdiforbedring af relæer i Smart Grids
| Dimension | Bidrag | Kvantitativ evidens |
|---|---|---|
| Energieffektivitet | Reducerer ledningstab og tomgangstab i transformatoren; barberer tinder og fylder dale gennem efterspørgselsstyring | Undersøgelser viser, at koordineret afsendelse via intelligente relæer kan reducere det samlede tab af distributionsnetværk med 6-8 % |
| Forsyningspålidelighed | Fejlrydning på millisekundniveau forhindrer udstyrsudbrænding og brandspredning; understøtter hardwarekrypterede turkommandoer mod cyberangreb | Overholder GB/T 14598 og IEEE C37.90 series anti interferensstandarder |
| Sikkerhed og robusthed | Fejlrydning på millisekundniveau forhindrer udstyrsudbrænding og brandspredning; understøtter hardwarekrypterede turkommandoer mod cyberangreb | Overholder GB/T 14598 og IEEE C37.90 series anti interferensstandarder |
Fremtidige udviklingstendenser: Fra aktuator til "Edge Decision Node"
Intelligens og AI-integration
Den næste generation af relæer vil integrere kant AI-chips, hvilket muliggør genkendelse af lokal bølgeformsfunktion til at skelne mellem "lyn-inducerede transiente fejl" og "permanente kortslutninger" og autonomt vælge genlukningsstrategier - for at undgå sekundære påvirkninger på systemet fra blind genlukning. Det forventes, at selvlærende intelligente relæer vil indgå i pilotprojekter omkring 2028.
Software-defineret og virtualisering
Med fremkomsten af det softwaredefinerede strømsystemkoncept vil relæbeskyttelseslogik ikke længere være hardkodet som faste hardwareparametre, men vil blive indlæst efter behov via cloud-baserede apps. For eksempel kan den samme hardware køre en "PV anti-reverse-power" strategi i løbet af dagen og skifte til en "energilagring opladning/afladning management" strategi om natten, hvilket opnår "én enhed, flere anvendelser."
Højfrekvent drift og bred Bandgap Semiconductors
Modningen af siliciumcarbid (SiC) og galliumnitrid (GaN) enheder presser fast tilstandsrelæer mod højfrekvensomskiftning på MHz-niveau. Dette vil reducere mængden af relæer, der bruges i kraftelektroniske transformere (PET) og mellemspændings-DC distributionsnetværk (MVDC) med mere end 50 %, samtidig med at tabene reduceres til én tredjedel af konventionelle løsninger.
Digital tvillingdrevet drift og vedligeholdelse
I fremtiden vil hvert relæ have et "virtuelt spejl" i en digital tvillingplatform, der afspejler dets elektriske, termiske og mekaniske tilstande i realtid. Gennem simulering kan potentielle fejltilstande forudsiges uger i forvejen, hvilket muliggør udskiftning i det optimale tidsvindue - virkelig opnår "nul uplanlagt nedetid."
Konklusion
Som en "lille, men kritisk" komponent i smarte net har relæer udviklet sig fra simple elektromekaniske kontakter til multifunktionelle intelligente terminaler, der integrerer sansning, kommunikation, kontrol og beregning. De spiller en uerstattelig rolle i at forbedre energiudnyttelseseffektiviteten, forbedre forsyningssikkerheden og sikre systemsikkerhed. Stillet over for fremtidige net med høj udbredelse af vedvarende energi, høj effekt-elektronisk indhold og høj digitalisering, vil relæer fortsætte med at udvikle sig mod at blive smartere, hurtigere, mere fleksible og mere pålidelige. Teknologisk innovation, kombineret med standardiseringsbestræbelser, vil i fællesskab drive relæindustrien til at give en solid underliggende støtte til globale kulstofneutralitetsmål.
Ofte stillede spørgsmål
Q1: Hvad er den væsentlige forskel mellem relæer i smarte net og dem i traditionelle net?
Traditionelle relæer er for det meste elektromagnetiske eller termiske typer med enkelte funktioner, faste indstillinger og ingen kommunikationsevne. Smart grid-relæer anvender på den anden side mikroprocessorer og digitale kommunikationsgrænseflader, der understøtter fjernindstilling, selvdiagnose, fejlregistrering og koordineret interaktion - de er cyberfysiske integrerede enheder.
Q2: Er solid-state relæer virkelig mere pålidelige end elektromagnetiske relæer?
Solid-state relæer har ingen mekaniske kontakter, således ingen lysbuer eller kontaktslid og giver væsentlig længere levetid i scenarier med hyppig drift. De har dog en svagere overbelastningstolerance og udviser on-state spændingsfald og lækstrøm. Valget bør baseres på specifikke anvendelsesforhold (AC/DC, spændingsniveau, koblingsfrekvens osv.).
Q3: Hvordan forsvarer relæer sig mod cyberangreb?
Moderne intelligente relæer understøtter meddelelseskryptering og digital signaturgodkendelse baseret på nationale kryptografiske algoritmer, mens de bruger hardwaresikkerhedschips til at gemme nøgler. Trip-kommandoer bruger en "dobbelt bekræftelsesmekanisme (f.eks. GOOSE SV kryds kontrol) for effektivt at forhindre forfalskede kontrolinstruktioner.
Q4: Hvilke særlige krav skal relæer opfylde for distribueret PV-nettilslutning?
De skal overholde GB/T 37408 2019 tekniske krav til fotovoltaiske nettilsluttede invertere, inklusive anti-ø-beskyttelse (passiv/aktiv detektion), over/underspændingsbeskyttelse, over/under frekvensbeskyttelse og gentilslutningsforsinkelse samt lavspændingskørsel gennem (LVRT) kapacitet.
Spørgsmål 5: Vil relæerne blive fuldstændig erstattet af elektriske strømafbrydere i fremtiden?
Nej. Elektroniske strømafbrydere (f.eks. IGBT'er, MOSFET'er) er velegnede til højfrekvente, hurtige reguleringsscenarier, men relæer – især hybridrelæer – har stadig unikke fordele inden for højspændingsisolering, sikker frakobling og billig højstrømskobling. Den fremtidige trend er en kombination af begge, der danner en hybrid ordning af "strømelektronisk reguleringsrelæ backup isolation."
