Hjem / Nyheder / Industri nyheder / FH67NE 200A/270A nyt energirelæ | Højstrøms 1000VAC switch til solcelle, batteriopbevaring og industrielt udstyr

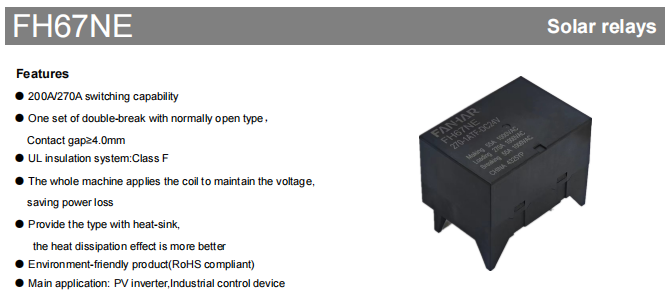

Produktoversigt
Den FH67NE er en højtydende, højeffekt nyt energirelæ udviklet af Zhejiang Fanhar Electronics (FANHAR) til fotovoltaisk ny energi og industrielle højbelastningsapplikationer. Den fås med to muligheder for kontaktomskiftning – 200A og 270A – med et enkelt sæt dobbeltbrud, normalt åbne kontakter med en kontaktafstand på 4,0 mm eller mere. Ved at bruge AgSnO₂ som kontaktmateriale kan relæet skifte op til 220A (200A-version) eller 275A (270A-version) ved 1000VAC, med maksimal koblingskapacitet på henholdsvis 220.000VA og 275.000VA. Med enestående elektrisk ydeevne, stringent sikkerhedsdesign og omfattende internationale certificeringer er FH67NE blevet en central switch-komponent i krævende applikationer såsom PV-invertere, energilagringssystemer og industrielt kontroludstyr.
Efterhånden som den globale PV-installerede kapacitet fortsætter med at stige, og energilagringsindustrien ekspanderer hurtigt, stiller nye energisystemer stadig strengere krav til relæer med hensyn til højstrømsbæreevne, højspændingssikkerhedsmargener og langsigtet pålidelighed. FH67NE er netop Fanhars flagskibs nye energirelæprodukt udviklet som svar på denne industritrend, der effektivt imødekommer det presserende markedsbehov for relæer med høj effekt, høj sikkerhed og lavt energiforbrug.
Valgvejledning: Sammenligning af 200A og 270A versioner
Den FH67NE series offers two current ratings – 200A and 270A – with the core difference lying in the main terminal structure design, enabling engineers to flexibly choose based on actual load requirements:
| Parameter | FH67NE 200 | FH67NE 270 |
|---|---|---|
| Nominel strøm (bærende) | 200A | 270A |
| Maks. Skiftende strøm | 220A | 275A |
| Maks. Skiftekapacitet | 220.000 VA | 275.000 VA |
Begge versioner er identiske med hensyn til kontaktafstand (≥4,0 mm), isolationsklasse (klasse F), spoleparametre og overordnede dimensioner. Valget bør primært baseres på systemets faktiske belastningsstrøm og koblingskapacitetskrav.
Kerne tekniske fordele
Dobbeltbrudsstruktur til højspændingssikkerhed
Den product features a single set of double-break, normally open contact configuration with a contact gap ≥4.0mm. The double-break design creates two series-breaking arcs during disconnection, effectively enhancing arc extinguishing capability. Combined with the large contact gap of over 4.0mm, it significantly improves electrical isolation performance under high-voltage conditions, ensuring safe disconnection at 1000VAC.
Klasse F isoleringssystem for høj temperatur og lang levetid
Den UL insulation system meets Class F requirements, allowing insulation materials to withstand continuous operating temperatures of 155°C. Together with a wide operating temperature range of -40°C to 85°C, the FH67NE maintains stable electrical performance and service life even in high-temperature environments such as outdoor PV power stations and industrial distribution cabinets.

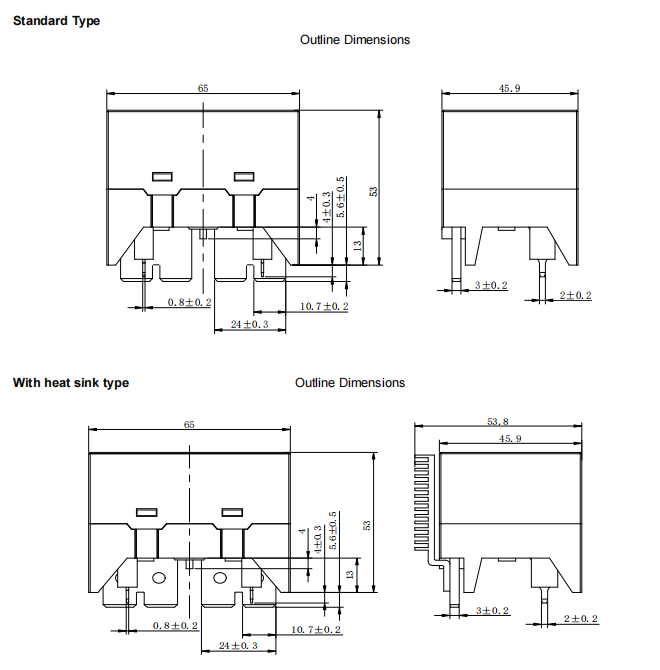

Valgfrit kølepladedesign til forbedret termisk styring
Den FH67NE is available with an optional heat sink model, offering significantly better heat dissipation than the standard version. This design is particularly suitable for applications involving sustained high-current conduction or high ambient temperatures, effectively reducing relay temperature rise and extending electrical life.
Miljøvenlig og globalt tilpasningsdygtig
Den product complies with RoHS environmental directives and has obtained UL, TÜV, and CQC international certifications, providing strong global market access capability.

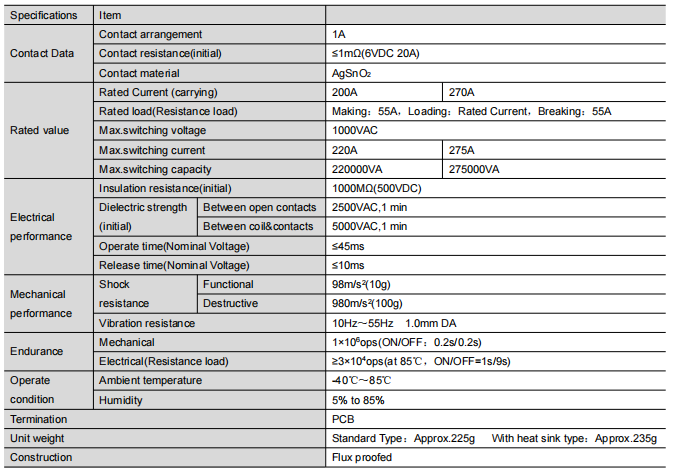

Elektrisk kerneydelse
Belastningsevne
Den FH67NE has a rated current (carrying) of 200A (270A for the 270A version). Its rated load (resistive) conditions are: Make 55A, Carry rated current, Break 55A. Maximum switching voltage is 1000VAC, maximum switching current is 220A (200A version) / 275A (270A version), and maximum switching capacity is 220,000VA (200A version) / 275,000VA (270A version).
Kontakt Reliability
Indledende kontaktmodstand er ≤1mΩ (testet ved 6VDC 20A), hvilket sikrer ekstremt lave ledningstab og opfylder de strenge krav til lav varme i højstrømsapplikationer.
Isolering og dielektrisk styrke
Initial isolationsmodstand når 1000MΩ (testet ved 500VDC). Den dielektriske styrke er fremragende: 2500VAC/1min mellem åbne kontakter og 5000VAC/1min mellem spole og kontakter, hvilket giver rigelige sikkerhedsmarginer til systemet.
Svartid
Driftstid (ved nominel spænding) ≤45ms, frigivelsestid (ved nominel spænding) ≤10ms, giver hurtig og pålidelig respons for at imødekomme de hurtige skiftekontrolkrav fra PV-invertere og andet udstyr.
Spolespecifikationer og energieffektiv drift
Den FH67NE is available in five coil voltage options: DC 6V, 9V, 12V, 24V, and 48V, with a rated power consumption of only 4W. Detailed parameters for each specification are as follows:
| Nominel spænding | Driftsspænding (VDC) | Udløserspænding (VDC) | Nominel strøm (±10 %) | Spolemodstand (±10%) | Nominel effekt | Vedligeholdelse af spænding | Max spænding |
|---|---|---|---|---|---|---|---|
| DC 6V | ≤4,50 | ≥0,30 | 666,7mA | 9Ω | 4W | 55%–100%U (Omgivelsestemperatur 23℃) 55%–60%U (Omgivelsestemperatur 85 ℃) | DC 7,2V |
| DC 9V | ≤6,75 | ≥0,45 | 444,4mA | 20,3Ω | DC 10,8V | ||
| DC 12V | ≤9,00 | ≥0,60 | 333,3mA | 36Ω | DC 14,4V | ||
| DC 24V | ≤18.00 | ≥1,20 | 166,7mA | 144Ω | DC 28,8V | ||
| DC 48V | ≤36,00 | ≥2,40 | 83,3mA | 576Ω | DC 57,6V |
Betjeningsnoter:.
Den coil sustaining voltage is applied 100ms after rated voltage application, with a sustaining voltage range of 55%～100% Un (at 23°C ambient) / 55%～60% Un (at 85°C ambient).
For at undgå overophedning og beskadigelse af spolen må du ikke konstant anvende spænding, der overstiger den maksimale opretholdelsesspænding. Den maximum sustaining voltage refers to the maximum voltage the relay can withstand for a short period.
Typiske anvendelsesscenarier
Som et kerneomskifterelement i PV-systemer håndterer FH67NE sikker make/break-kontrol på både DC- og AC-siden. Dens 200A/270A høje strømbærende kapacitet håndterer nemt strømkravene fra højeffekt PV-strenge, mens ≥4,0 mm kontaktgab og 5000VAC spole-til-kontakt-modstandsspænding giver betydelige sikkerhedsmargener til højspændingsapplikationer.
I batterienergilagringssystemer bruges FH67NE til batteriopladning/afladningskontrol og beskyttelse. Det lave strømforbrug muliggjort af dets magnetiske låsedesign stemmer perfekt overens med de strenge energieffektivitetskrav fra ESS, mens dets brede driftstemperaturområde sikrer stabil drift i udendørs opbevaringsskabe og lignende miljøer.
Til højeffekt industrielt udstyrs belastningsomskiftning tilbyder FH67NE en yderst pålidelig on/off kontrolløsning. Dens fremragende vibrations- og stødbestandighed, sammen med en mekanisk levetid på op til 1 million operationer, gør den i stand til at håndtere forskellige barske industrielle feltmiljøer.
Certificeringer og kvalitetssikring
Den FH67NE series has obtained UL, TÜV, and CQC international certifications and complies with RoHS environmental standards, fully meeting the market access requirements of major global regions.
Som en national højteknologisk virksomhed er Fanhar Electronics blevet certificeret under ISO9001 kvalitetsstyringssystem, ISO14001 miljøstyringssystem og ISO45001 arbejdsmiljøledelsessystem. Virksomheden investerer 5%-8% af den årlige salgsindtægt i R&D og har fået tildelt over 40 nationale brugsmodel- og opfindelsespatenter. Et kvalitetskontrolsystem i fuld proces, der dækker design, indkøb af råmaterialer og fremstilling, sikrer, at hvert FH67NE-relæ leverer ensartet og pålidelig kvalitet.
Konklusion
Den FH67NE high-power new energy relay integrates core advantages including ultra-high current-carrying capacity (200A/270A), double-break safety structure (≥4.0mm gap), Class F insulation system, magnetic latching low-power design, and optional heat sink enhancement. As Fanhar’s flagship product for the new energy and industrial high-load markets, it has passed UL, TÜV, and CQC international certifications and complies with RoHS requirements. It is already widely used in PV inverters, energy storage systems, and industrial control equipment. Whether you are designing a high-power PV inverter or developing a high-reliability energy storage system, the FH67NE is a trustworthy key component choice.
Ofte stillede spørgsmål
Q1: Hvad er de vigtigste forskelle mellem FH67NE 200A- og 270A-versionerne?
Den core differences lie in current-carrying capacity and main terminal structure. The 270A version has a maximum switching current of 275A and maximum switching capacity of 275,000VA, with a slotted main terminal bottom; the 200A version has a maximum switching current of 220A and maximum switching capacity of 220,000VA, with a non-slotted main terminal bottom. Both versions share the same contact gap, insulation class, coil parameters, and outline dimensions.
Q2: Hvilke praktiske fordele giver ≥4,0 mm kontaktgab?
Den large contact gap of over 4.0mm significantly improves the relay’s electrical isolation capability: ① reduces arc restrike risk, enhancing disconnection reliability; ② meets the strict clearance requirements of high-voltage applications; ③ combined with the double-break structure, forms a dual safety barrier ensuring safe operation at 1000VAC.
Q3: Til hvilke scenarier anbefales køleplademodellen?
Den heat sink model is particularly recommended for: ① outdoor PV power stations with high ambient temperatures; ② applications requiring prolonged high-current conduction; ③ high-reliability systems with strict temperature rise limits. Its heat dissipation is significantly better than the standard version, effectively reducing relay temperature rise and extending electrical life. However, note that the heat sink is electrically live, so a 10mm safety clearance must be maintained during installation.
Q4: Hvad er FH67NE's miljøtilpasningsevne?
Driftstemperaturområde -40°C~85°C, luftfugtighedsområde 5%~85%. Vibrationsmodstand 10Hz~55Hz/1,0mm DA, stødmodstand funktionel 98m/s² (10g) og destruktiv 980m/s² (100g), opfylder kravene i forskellige barske miljøer såsom udendørs PV-stationer og industriel distribution.
Q5: Kan der gives prøver eller teknisk support?
Fanhar Electronics understøtter prøveudlevering og teknisk udvælgelsesassistance baseret på kundens krav. For særlige tilpasningsbehov (strukturelle, parameterjusteringer osv.), kontakt venligst Fanhar salgs- eller teknisk supportteam for yderligere assistance. Denne produktintroduktion er kun til reference. Specifikationerne kan ændres uden varsel. For den seneste tekniske dokumentation, kontakt venligst Fanhar salgsteam.
