Hvad er et låserelæ?
A låserelæ er en speciel type elektromekanisk eller elektromagnetisk kontakt. Dens kerneegenskab er at have en "positionshukommelse"-funktion: den kræver kun en kort strømimpuls for at ændre dens skiftetilstand, og efter at styresignalet er fjernet, kan den på ubestemt tid bevare sin nuværende tilstand (ON eller OFF), indtil den modtager et omvendt impulssignal for at ændre det.
Dette er i skærende kontrast til almindelige relæer (ikke-låsende), som konstant skal aktiveres for at opretholde deres tilstand og vil vende tilbage til deres standardposition, når strømmen afbrydes. Derfor er låserelæer også kendt som "bistabile" relæer, "behold"-relæer eller "magnetiske låse"-relæer.
Hvordan virker låserelæer?
Kernekomponenter
Nøglekomponenterne i et låserelæ inkluderer:
Spole : Enkeltspolet eller dobbeltspolet struktur, normalt lavet af kobbertråd med lav modstand, der bruges til at generere et magnetfelt.
Armatur (også kendt som "reed switch") : Et lille bevægeligt metalstykke, der fungerer som "port" til kontakten.
Permanent magnet (til magnetisk låsetype) : Bruges til at holde armaturet på plads, efter at strømmen er fjernet.
Mekanisk lås (til mekanisk låsetype) : En fysisk låsemekanisme.
Detaljeret arbejdsprincip
Når en kort strømimpuls påføres spolen, driver det genererede magnetfelt ankeret til at bevæge sig fra en kontaktposition til en anden, hvorved kredsløbet fuldendes eller brydes. Nøglepunktet er, at efter at denne puls er afsluttet, forbliver ankeret fast i sin nuværende position og stoler på magnetisk kraft (for magnetiske låsetyper) eller en mekanisk låse (til mekaniske låsetyper), uden at have behov for kontinuerlig strøm. Den vil kun aktivere og nulstille, når der påføres en omvendt impuls.
I applikationer som OFF-forsinkelsestimere er driftssekvensen af dobbeltvindede låserelæer mere kompleks: når strømmen flyder gennem den indstillede spole (S), genereres magnetisk flux i det interne magnetiske kredsløb, hvilket skaber elektromagnetisk kraft til at tiltrække ankeret, lukker den normalt åbne kontakt og åbner den normalt lukkede kontakt, opretholder den indstillede tilstand. Når OFF-forsinkelsen slutter, løber der strøm gennem reset-spolen (R), hvilket får den lukkede normalt åbne kontakt til at åbne og den åbnede normalt lukkede kontakt til at lukke igen.
Hovedtyper af låserelæer
Klassificering efter holdemekanisme
| Type | Holdemekanisme | Fordele | Ulemper | Typiske applikationer |
|---|---|---|---|---|
| Magnetisk låserelæ | Permanent magnet eller magnetisk kredsløb selvlåsende | Hurtig handlingshastighed, lille størrelse, lang levetid, upåvirket af strømtab | Dårlig vibrationsmodstand | Smartmålere, PV-invertere |
| Mekanisk låserelæ | Fysisk låsemekanisme | Høj kontaktkapacitet, stærk stødstrømsmodstandsevne, stabil ydeevne under termisk cykling | Stor størrelse, langsom skiftehastighed, relativt kortere levetid | Stor størrelse, langsom skiftehastighed, relativt kortere levetid |
Klassificering efter spolestruktur
| Type | Strukturel egenskab | Køremetode | Kontrol kompleksitet |
|---|---|---|---|
| Enkelt spole | En spole til både sæt og nulstilling | F Styres ved at ændre polariteten af indgangsstrømmen (positiv/negativ puls) | Kræver H-bro kredsløb, højere kompleksitet |
| Dobbelt spole | Uafhængige "sæt" og "nulstil" spoler | Påføring af en puls til den respektive spole udfører den tilsvarende handling | Dobbelt uafhængig drev, enkel og pålidelig styring |
Impulsrelæer
Dette er en speciel type magnetisk låserelæ med et integreret elektronisk styrekredsløb. Det kræver ikke ændring af indgangsimpulsens polaritet; hver gang den modtager et pulssignal, skifter den automatisk tilstand (skifter ON/OFF som en kontakt). Når strøm tilføres, bestemmer det interne kredsløb automatisk relæets aktuelle position og aktiverer den modsatte spole.
Impulsrelæer er ideelle til at styre den samme enhed fra flere steder ved hjælp af flere knapper, såsom start og stop af en transportør fra flere punkter ved hjælp af en enkelt knap på hvert sted.
Latching Relay vs. Ikke-låsende Relæ: Detaljeret sammenligning
| Feature | Låserelæ (magnetisk) | Ikke-låsende relæ (almindelig) |
|---|---|---|
| Statens holdemekanisme | Bruger permanent magnet eller magnetisk kredsløb selvlåsende til at holde kontakttilstand, ingen kontinuerlig strøm nødvendig | Er afhængig af kontinuerlig spoleaktivering for at generere magnetisk kraft og opretholde kontakttilstand |
| Køremetode | Kræver kun en pulsstrøm for at skifte tilstand (f.eks. 0,1 sekunds puls) | Kræver kontinuerlig energitilførsel for at opretholde opfanget eller afbrudt tilstand |
| Kontaktstat | Bistabil (tilstand uændret efter strømsvigt) | Monostabil (kontakter nulstilles efter strømsvigt) |
| Statisk strømforbrug | Nul (intet strømforbrug, mens du holder tilstand) | Kontinuerligt forbrug (spolen har brug for langvarig energiforsyning) |
| Dynamisk strømforbrug | Kort forbrug kun under skift (f.eks. 1W × 0,1s) | Kontinuerligt forbrug (f.eks. 2W × 24 timer) |
| Energieffektivitet | Velegnet til energibesparende scenarier med langsigtet drift | Velegnet til kortsigtede eller intermitterende kontrolscenarier |
| Kontakt Life | Højere (ingen kontinuerlig energitilførsel reducerer lysbueskader) | Lavere (langvarig energitilførsel tilbøjelig til at oxidere eller klæbe) |
| Vibrationsmodstand | Dårligere (magnetisk kredsløb kan skifte ved et uheld på grund af vibrationer) | Bedre (afhængig af mekanisk fjederretur, højere stabilitet) |
| Kør kompleksitet | Kræver polaritetskontrol (enkelt spole) eller dobbelt drev (dobbelt spole) | Kræver kun simpelt koblingskredsløb (f.eks. transistor/MOSFET-styring) |
| Typisk kredsløb | H-bro kredsløb eller dobbelt uafhængig drev | Enkelt-switch kredsløb |
| Omkostninger | Højere (kompleks struktur) | Lavere (simpel struktur) |
Kernefordele ved låsende relæer
Ekstremt lavt strømforbrug: Dette er den mest fremtrædende fordel ved låsende relæer. Da de kun bruger strøm under tilstandsskifte-øjeblikket, er den energibesparende effekt betydelig i langsigtede applikationer. Låsedesignet opnår kun strømflow under ON/OFF-skift, hvilket bidrager væsentligt til udstyrets energibesparelse.
Tilstandshukommelse: Vedligeholder automatisk den sidste tilstand efter strømsvigt og kræver ingen nulstillingskredsløb. Den er især velegnet til applikationer, der har behov for tilstandsbevarelse efter strømtab, såsom hukommelsesfunktionen i smarte switches.
Lav spolevarmegenerering: Da kontinuerlig energitilførsel ikke er påkrævet, er spoletemperaturstigningen meget lav, hvilket er gavnligt for at forbedre udstyrets pålidelighed og levetid.
Velegnet til batteridrevne enheder: Den nulstatiske strømforbrugskarakteristik gør den til et ideelt valg til batteridrevne applikationer som IoT-enheder og smartmålere.
Hovedapplikationsscenarier
Industriel automation
Industrielle tælle- og sorteringssystemer: Udnyt den bistabile karakteristik til tilstandshukommelse.
Motorstyringskredsløb: I OFF-forsinkelsesrelæer bruges låserelæer for at opnå præcis bremsestyring.
Emballeringsmaskineri: Kombineret styring af flere enheder.
Kraft og Energi
Smarte målere: Lavt strømforbrug, langsigtet drift, muliggør forudbetalingskontrolfunktioner.
PV-invertere: Hyppig kobling, jordfejlsdetekteringskredsløb.
Højspændings DC strømforsyninger: Kredsløbsskift.
Test og kommunikation
Telekommunikationsudstyr: Telefoncentralsystemer.
Automatisk testudstyr: Testsignalomskiftning.
Valgvejledning: Hvordan vælger man det rigtige låserelæ?
Anbefalede scenarier for valg af låserelæer:
Langtidsdrift med følsomhed over for strømforbrug: f.eks. batteridrevne enheder, IoT-terminaler.
Krav om at opretholde tilstanden efter strømsvigt: f.eks. hukommelsesfunktion i smart switches, fastholdelse af udstyrsstatus.
Begrænset varmeproduktion af spole: Installationsmiljøer med høj tæthed.
Behov for styring fra flere steder: f.eks. bygningsbelysning, styring af transportbånd.
Anbefalede scenarier for valg af almindelige relæer:
Omkostningsfølsomme applikationer: Intet behov for langtidsholdbar tilstand, f.eks. simpel styring af husholdningsapparater.
Enkel kontrollogik: Intet behov for komplekse drivkredsløb.
Vibrationsmiljøer: Magnetiske låserelæer har dårligere vibrationsmodstand.
Nøglevalgsparametre
Spoletype: Enkelt spole vs. Dobbelt spole. Dual coil tilbyder enkel kontrol, men kræver flere ben, mens single coil sparer plads, men har brug for et polaritetsskiftekredsløb.
Kontaktvurdering: Vælg baseret på belastningsstrøm og spænding. For eksempel kan nogle serieprodukter skifte strøm op til flere ampere, mens modeller, der er egnede til signalkredsløb, har mindre strømkapaciteter.
Krav til strømforbrug: Vær opmærksom på spolens driftseffekt. Produkter med ultralavt strømforbrug er tilgængelige på markedet.
Monteringsmetode: PCB-montering, Surface Mount Technology (SMT) eller plug-in. Til applikationer med begrænset plads kan der vælges ultra-miniature overflademonteringsmodeller.
Miljøtilpasningsevne: Overvej temperatur, fugtighed, vibrationer osv. Mekaniske låsetyper giver mere stabil ydeevne under termisk cykling.
Teknologiudviklingstendenser
Med den globale voksende efterspørgsel efter energibesparelser og emissionsreduktion får låserelæer en bredere anvendelse på grund af deres nulstatiske strømforbrugskarakteristik. De vigtigste udviklingstendenser omfatter:
Lavere spolestrømforbrug: Kontinuerlig reduktion af driftsstrømforbruget ved at optimere magnetisk kredsløbsdesign og bruge nye materialer.
Mindre størrelse: Tilpasning til installationskrav med høj tæthed, såsom visse overflademonterede relæer.
Højere kontaktkapacitet: Forbedrer belastningskapaciteten samtidig med at lavt strømforbrug opretholdes.
Intelligent integration: Impulsrelæer med indbyggede elektroniske kredsløb for smartere styring.

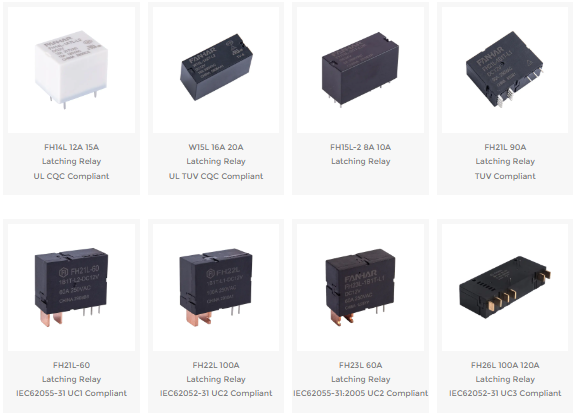

Udforsk vores låserelæprodukter
Hos FANHAR Electronics leverer vi højtydende låserelæs udviklet til kravene fra moderne smarte hjem, industriel kontrol, nye energisystemer og mere. Med over 30 serier og hundredvis af specifikationer tilbyder vores portefølje den perfekte balance mellem koblingsevne, energieffektivitet og pålidelighed
Ofte stillede spørgsmål
Q1: Hvad er forskellen mellem et impulsrelæ og et almindeligt magnetisk låserelæ?
Et impulsrelæ har et indbygget elektronisk styrekredsløb, så det kræver ikke polaritetsvending; hver impuls skifter tilstanden automatisk (som en trykknapkontakt). Den er ideel til multi-placering enkelt-knap kontrol, hvorimod almindelige magnetiske låserelæer kræver ekstern polaritetskontrol eller separate viklinger.
Spørgsmål 2: Hvorfor er dual-coil relæer almindeligvis brugt i OFF-delay timer-applikationer?
Fordi OFF-forsinkelse kræver klar indstilling (tidspunktstart) og nulstilling (tidspunkt slut) handlinger. Dual-coil relæer tillader uafhængig kontrol af disse to handlinger, hvilket giver klar og pålidelig timinglogik, samtidig med at den ekstra kompleksitet og støjrisikoen ved polaritetsskift undgås.
Spørgsmål 3: Hvilken margen skal der være tilbage for kontaktens aktuelle rating, når du vælger et relæ?
Som en generel regel skal belastningsstrømmen holdes under 80 % af kontaktværdien (for resistive belastninger). For induktive eller kapacitive belastninger (motorer, kondensatorer, lamper), tillad en større margin (foreslået <50%) og overvej startstrøm. Se altid databladet for maksimal koblingseffekt og spændingskurver.
Spørgsmål 4: Kan magnetiske låserelæer bruges til højfrekvent kobling (f.eks. PWM)?
Ikke anbefalet. Magnetiske låserelæer er designet til lavfrekvent omskiftning (højst et par gange i minuttet). Højfrekvent drift forkorter den mekaniske levetid drastisk og ophæver fordelen med nuleffekt. Til højfrekvente applikationer skal du bruge solid-state relæer eller MOSFET'er.
Q5: Hvordan kan jeg kontrollere, om mit valgte relæ er egnet?
Det anbefales at bygge en test med den faktiske belastning (inklusive worst-case startforhold), at udføre mindst 1.000 kontinuerlige koblingscyklusser og overvåge kontakttemperaturstigning, spoletemperaturstigning og kontaktmodstandsændringer. Udfør også vibrations- og sluk-retentionstest for at sikre overholdelse af kravene til applikationsmiljøet.
