Hvad er forskellen mellem et elektromekanisk relæ og et solid-state relæ? – EMR vs SSR Forklaret

Arbejdsprincipper for elektromagnetiske relæer og faststofrelæer

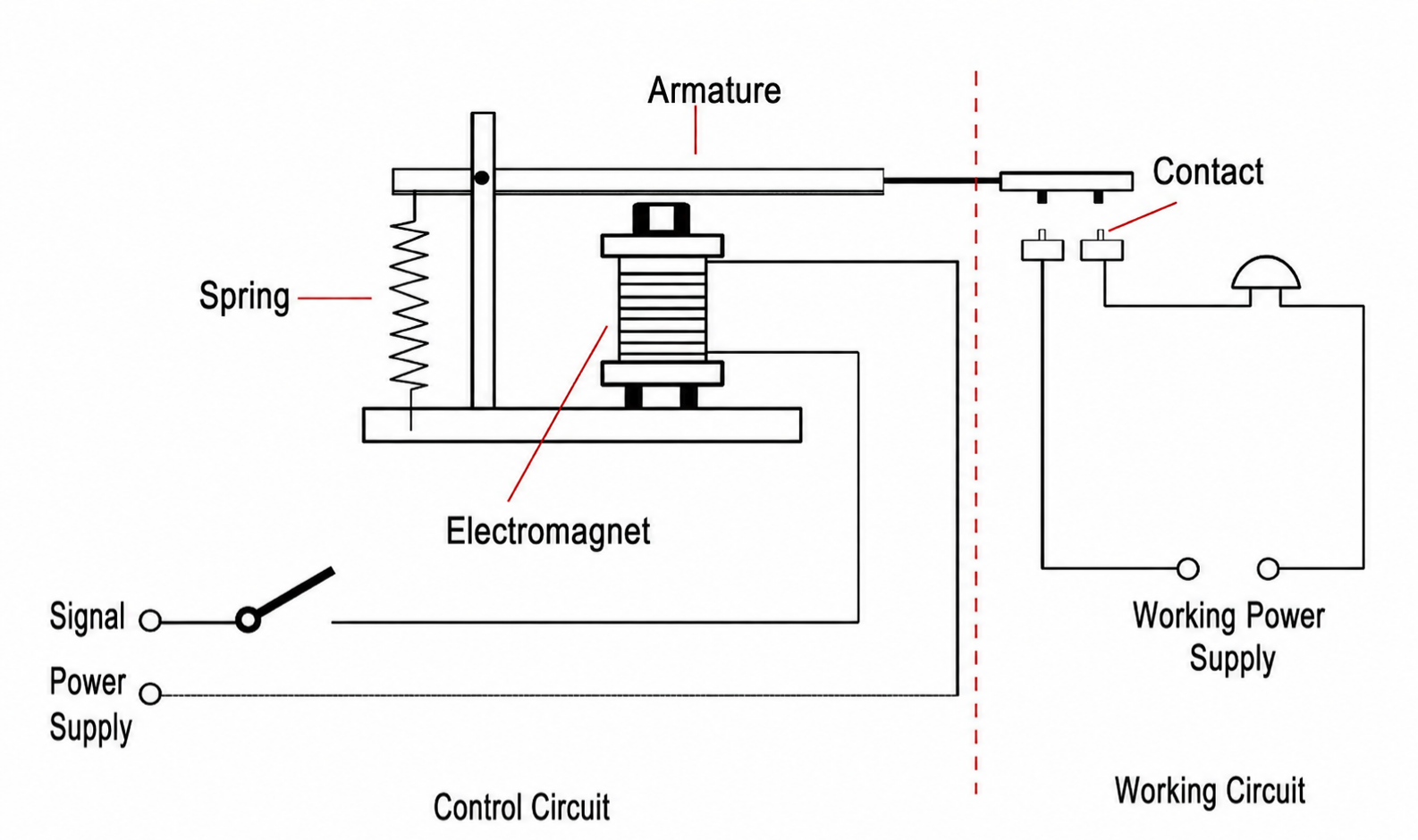

Elektromagnetisk relæ (EMR)

Historien om elektromagnetiske relæer går tilbage til udviklingen af telegrafteknologi i det 19. århundrede. Deres drift er baseret på elektromagnetisk induktion: Når spolen i styreenden er aktiveret, genererer den et magnetisk felt, der tiltrækker ankeret, hvilket får mekaniske kontakter til at lukke eller åbne og derved styre belastningskredsløbet.

Karakteristika:

• Indeholder fysiske bevægelige dele (kontakter og armatur).
• Kontrolprocessen ligner en "fysisk kontakt" med intuitive og klare tænd/sluk-tilstande.
• Med forbehold for mekanisk slitage, buedannelse og problemer med kontaktsprængning.

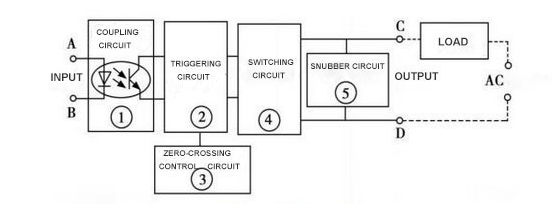

Solid-State Relay (SSR)

Solid-state relæer er en ny type relæ, der dukkede op i de seneste årtier med udviklingen af effekthalvlederenheder. De indeholder ingen mekaniske kontakter internt og er typisk sammensat af komponenter såsom optokoblere, tyristorer (SCR'er), triacs, MOSFET'er eller IGBT'er. Styresignalet ved indgangsenden er optisk isoleret og driver derefter effekthalvlederenhederne til at tænde eller slukke og derved styre belastningskredsløbet.

Karakteristika:

• Ingen mekaniske komponenter; omskiftning opnås gennem elektroniske elementer.
• Høj skiftehastighed (typisk millisekund eller endda mikrosekund niveau).
• Støjsvag drift uden buedannelse eller mekanisk slid.
• Viser fremadgående spændingsfald og mindre lækstrøm.

Nøgleydelse og karakteristiske forskelle

Ydelsesvariationer i relæer bestemmer ofte direkte deres anvendelsesværdi. Nøgleforskelle inkluderer:

Skiftehastighed

Elektromagnetiske relæer, der er begrænset af mekanisk drift, skifter typisk inden for 5-20 millisekunder. Solid-state relæer, fuldt styret af elektroniske komponenter, opnår responstider på under 1 millisekund, hvilket gør dem velegnede til højfrekvensstyring.

Levetid og pålidelighed

EMR levetid afhænger af kontakt holdbarhed. Mens mekanisk udholdenhed kan nå millioner af cyklusser, topper den elektriske udholdenhed ofte ved hundredtusindvis af cyklusser, med betydelig forringelse under høj strøm eller hyppige koblingsforhold. SSR'er mangler mekanisk slid, hvilket teoretisk giver næsten uendelig levetid. De kan fungere stabilt på lang sigt, så længe elektroniske komponenter forbliver intakte.

Støj og elektromagnetisk interferens

EMR'er producerer en "klikkende" lyd under skift, og lysbuer mellem kontakter kan forårsage elektromagnetisk interferens. SSR'er fungerer fuldstændig lydløst uden buedannelse, hvilket gør dem særligt velegnede til støjfølsomt medicinsk-, laboratorie- og kommunikationsudstyr.

Strømforbrug og varmeproduktion

EMR'er forbruger strøm, når spolen aktiveres, men spændingsfaldet over kontakterne er ekstremt lavt, når de først er ledende, hvilket resulterer i et ubetydeligt ekstra strømforbrug i belastningssektionen. SSR'er genererer mærkbar varme på grund af deres ledningsspændingsfald, når belastningsstrømmen stiger, hvilket nødvendiggør yderligere varmeafledningsdesign.

Isolation og sikkerhed

EMR'er udviser stort set ingen lækstrøm, når kontakter er åbne, hvilket giver fremragende isolering. SSR'er har typisk en lille lækstrøm i slukket tilstand, hvilket kræver særlig opmærksomhed til applikationer, der kræver "nul lækage" (f.eks. måleinstrumenter, medicinsk udstyr).

Ansøgningsscenarier og udvælgelsesovervejelser

Valg af relæ afhænger af belastningstype, kontrolfrekvens, driftsmiljø og budgetbegrænsninger.

Egnede scenarier for elektromagnetiske relæer

Lavfrekvent kontrol : Traditionelle belastninger såsom belysning, varmelegemer og motorer.

Høje strømstød : EMR-kontakter modstår bedre indkoblingsstrømme.

Budgetbegrænsninger : EMR'er tilbyder lave omkostninger med nem vedligeholdelse og udskiftning.

Egnede scenarier for solid-state relæer

Højfrekvent kontrol : Hurtigt skifte i automatiserede produktionslinjer.

Støjfølsomme omgivelser : Hospitaler, laboratorier, præcisionsinstrumenter.

Barske forhold : SSR'er giver større pålidelighed i indstillinger med høj vibration eller høj luftfugtighed.

Trend i retning af hybridbrug

Ingeniører kombinerer ofte EMR'er og SSR'er i systemer. For eksempel håndterer SSR'er højfrekvent hurtig omskiftning, mens EMR'er giver endelig isolation eller nødkredsløbsafbrydelse. Denne tilgang forlænger levetiden og reducerer omkostningerne.

Sammenligning af levetid og pålidelighedstest

Levetid er en kritisk målestok i relætekniske applikationer. Eksperimentelle data illustrerer:

• En typisk EMR opnår 100.000 elektriske cyklusser ved nominel strøm, der strækker sig til 500.000 cyklusser under lette belastningsforhold.
• Under identiske forhold kan en SSR let modstå titusinder af koblingsoperationer, med dens levetid i vid udstrækning bestemt af spændingsmodstandsevnen og termisk dissipation af dens halvlederkomponenter.

Desuden udkonkurrerer SSR'er typisk EMR'er i barske miljøer. I scenarier med høj luftfugtighed eller høj vibration kan EMR-kontakter f.eks. oxidere, udvise hoppe eller endda sætte sig fast, mens SSR'er forbliver upåvirket af mekaniske faktorer.

Fremtidige udviklingstendenser

Med fremkomsten af smart fremstilling, tingenes internet og ny energi udvikler efterspørgslen efter relæer sig i nye retninger:

Højfrekvent kontrol : Da automationsudstyr i stigende grad er afhængig af højhastighedskontrol, vil SSR-markedsandelen fortsætte med at vokse.

Høj effekt og termisk optimering : Fremskridt inden for halvlederteknologi vil gradvist reducere ledningstab i nye SSR'er, hvilket mindsker afhængigheden af varmeafledning.

Smarte relæer : Fremtidige relæer kan integrere statusovervågning, selvbeskyttelse og fjernkommunikationsfunktioner og udvikle sig mod "smartmoduler".

Hybride relæer : Ved at kombinere EMR's høje strømbærende kapacitet med SSR's højhastighedskoblingsydelse udvikles hybridrelæer af et stigende antal producenter.
