W15-2 Power Relæ

W15-2-serien er en højtydende strømrelæ beregnet til brug i applikationer til kontrol af middel til høj belastning. I hjertet ligger den dual-set, 12A uafhængige switch-funktion, som gør det muligt at styre to kredsløb pålideligt, enten samtidigt eller individuelt. Dette giver en fleksibel løsning til husholdningsapparater, industrielle kontrolsystemer, automationsudstyr og strømsystemer. Takket være dens isoleringsmodstandsspænding på op til 5kV, udvidet driftstemperaturområde på -40°C til 105°C og RoHS-kompatibelt øko-design, tilbyder den høj pålidelighed og en lang levetid i forskellige og krævende applikationsmiljøer.

Kerne fordele

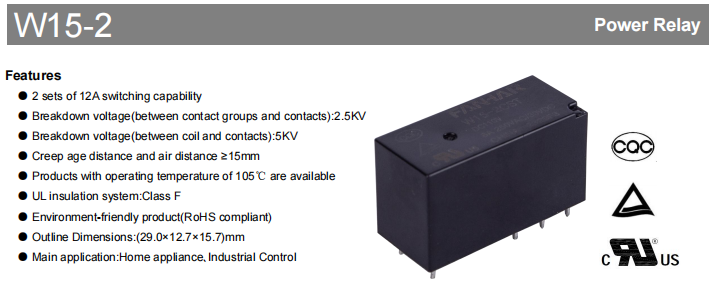

W15-2-serien kombinerer enestående ydeevne og holdbarhed inden for sine små dimensioner på 29,0×12,7×15,7 mm.

Uafhængig Dual-Channel Control: W15-2-serien kombinerer enestående ydeevne og holdbarhed inden for sine små dimensioner på 29,0×12,7×15,7 mm.

Robust elektrisk isolering: 5KV modstå spænding mellem spole og kontakter effektivt undertrykker interferens og beskytter lavspændingskontrolsiden.

Overlegen miljømæssig robusthed: Tilbydes i en 105℃ højtemperaturversion med støv- og forureningsbestandige tætningsmuligheder, den modstår industrielt støv, fugt og ætsende gasser (f.eks. H₂S, SO₂).

Global miljøoverholdelse: Den er fuldt ud kompatibel med RoHS og opfylder grønne produktionsstandarder og internationale markedsadgangsregler.

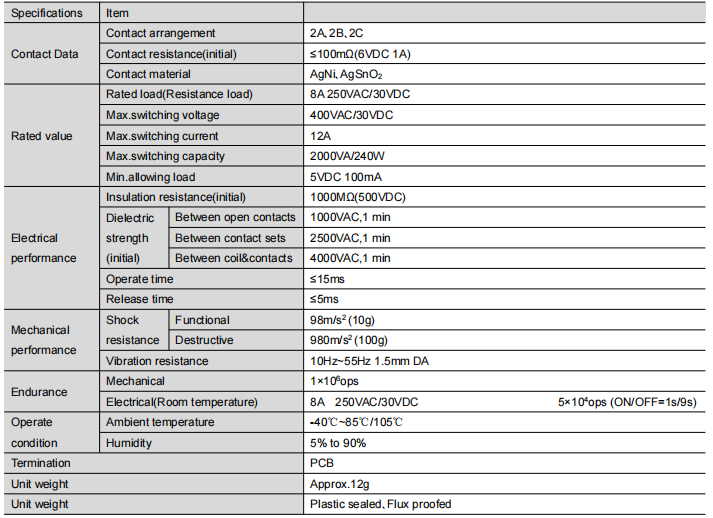

Detaljerede tekniske specifikationer

Kontaktsystem: Fleksibel og pålidelig

Konfigurationsmuligheder: Der er tre former for form: 2A (normalt åben), 2B (normalt lukket) og 2C (omskiftning). Disse kan bruges til at imødekomme forskellige kontrolkrav.

Materialevidenskab:

AgNi Contacts: Et alsidigt valg, der tilbyder ledningsevne og kontaktstabilitet.

AgSnO₂-kontakter: Ideelt til induktive belastninger som motorer og relæspoler, dette produkt er designet til udfordrende belastninger og har bue- og slidstyrke.

Elektrisk ydeevne: Den maksimale rating for belastningen er 8A ved 250VAC/30VDC, den maksimale koblingskapacitet er 12A/400VAC, og den indledende kontaktmodstand er ≤100mΩ. Dette sikrer højeffektiv ledning.

Isolering og sikkerhedsbarriere

Isolationsmodstand ≥1000MΩ (ved 500VDC).

Omfattende dielektrisk styrke: 1000VAC mellem åbne kontakter, 2500VAC mellem kontaktsæt og 4000VAC mellem spolen og kontakter, alt sammen i et minuts varighed.

Krybeafstand og frigang ≥15 mm, hvilket giver høj pålidelig sikkerhedsisolering.

Mekanisk og dynamisk ydeevne

Hurtig respons: Realtidskontrol er kun garanteret, hvis driftstimingen ikke er større end 15 ms, og frigivelsestimingen ikke er større end 5 ms.

Lang levetid: Mekanisk levetid når op til 1.000.000 operationer; elektrisk udholdenhed forbliver forlænget under nominel belastning.

Robust konstruktion: Den modstår vibrationer (10–55 Hz, 1,5 mm amplitude) og ødelæggende stød på op til 100 g, hvilket gør den velegnet til barske forhold.

Coil & Drive kompatibilitet

Kan rumme 12 almindelige spændinger fra 3VDC til 110VDC, hvilket letter problemfri integration med gængse PLC'er og controllere.

Typiske eksempler: 12VDC variant (driftsspænding ≤9,0VDC, spolemodstand 360Ω); 24VDC variant (driftsspænding ≤18,0VDC, spolemodstand 1440Ω), begge udviser lavt strømforbrug på cirka 400mW.

Konfiguration af miljøtilpasningsevne

Temperatur: Standardversion: -40 ℃ til 85 ℃; Højtemperaturversion: op til 105 ℃.

Luftfugtighed: 5 % til 90 % relativ luftfugtighed.

Tætningsmuligheder:

Flux-sikret type: Dette produkt er velegnet til rene indendørs miljøer, såsom dem, der findes i forbrugerelektronik og kommunikationsenheder.

Plastforseglet type: Dette er obligatorisk for industrielle og udendørs miljøer, hvor der er ætsende gas- eller støvforurening.

Globale certificeringer, din sikkerhed

W15-2-serien har de vigtigste internationale certificeringer, som er dit pas til global produktdistribution.

UL/C-UL-certificering (E475405): Anerkender 8A 250VAC/30VDC belastningsklassificering, understøtter motor- og belysningsbelastninger.

TUV-certificering (R 50332875): Dækker alle kontaktkonfigurationer, certificerer 12A-belastning og 105℃ højtemperaturdrift.

Kina CQC-certificering (CQC15002137649): Overholder Kinas obligatoriske produktcertificeringskrav.

Isoleringssystem: UL klasse F (155 ℃) isoleringsmaterialer garanterer ensartet ydeevne under længerevarende høje temperaturforhold.

Typiske applikationer og valgvejledning

Brede anvendelsesområder:

Hvidevarer: Airconditionkompressorer, vaskemaskinemotorer, højeffekts styring af køkkenmaskiner.

Industriel kontrol: PLC-udgangsmoduler, motorstart/stop, varmeskift.

Automatiseringsudstyr: Robotarme, transportører, samlebåndskontrol.

Energistyring: UPS-overførselskobling, PV-inverterkontrol, EV-ladestabelkredsløbskontrol.

Præcis udvælgelsesvejledning:

Modelformat: W15-2AST-XXX

Kodeopdeling:

Kontakter: 2A (NEJ), 2B (NC), 2C (CO)

Forsegling: Nul (Flux Proofed), S (Plastic Sealed)

Kontaktmateriale: Nul (AgNi), T (AgSnO₂)

Speciel kode: f.eks. G (forgyldte kontakter til mikrosignaler)

Spolespænding: 3-110VDC valgfri

Udvælgelsesråd: Vælg strengt tætningstypen baseret på beskrivelsen af miljøtilpasningsevnen og din specifikke anvendelse.

Nøglepunkter for installation og brug

Installation: PCB plug-in montering. Detaljerede lednings- og layoutdiagrammer (set fra neden) leveres. Anbefalet PCB layout tolerance: ±0,1 mm.

Lodning: For at undgå termisk beskadigelse af det forseglede kabinet anbefales temperaturregulerede loddeprocedurer.

Noter om brug:

Undgå mekanisk stød eller tab.

Anbefales ikke til meget lav belastning under 5VDC 100mA.

Vedligeholdelse: Den forventede levetid opnås ved drift under specificerede forhold. Regelmæssig vurdering af kontakttilstanden og driftsvarigheden hjælper med at opretholde optimal ydeevne.

Konklusion

W15-2-seriens relæ, inklusive dobbelt 12A-koblingskapacitet, isoleringsydelse, omfattende temperaturområde og adskillige internationale certificeringer, er en pålidelig komponent til elektrisk isolering og kontrol i husholdnings- og industriapplikationer. Det giver pålidelig ydeevne på lang sigt i standardapplikationer og i barske miljøer, der involverer høje temperaturer eller forurening.
