Den komplette guide til trefasede kontrolrelæer: principper, applikationer og intelligent udvikling

I moderne industrielle og kommercielle elsystemer er trefaset vekselstrøm den vigtigste drivkraft, der driver verden. Fra fabriksmotorer og kompressorer til det centrale klimaanlæg i store bygninger er deres stabile drift afhængig af beskyttelsen af ​​en nøglekomponent - det trefasede kontrolrelæ. Denne artikel vil give en omfattende analyse af denne enhed, der dækker alt fra dens grundlæggende definition til dens intelligente applikationer. Det vil forklare, hvorfor det betragtes som den 'intelligente vogter' af industrielle kraftsystemer.

Kernedefinition: Mere end bare en switch – en intelligent grænseflade

Et trefaset kontrolrelæ, også kendt som en "kontaktor", når det kommer til at drive højeffektbelastninger, er en elektrisk betjent koblingsenhed, der er specielt designet til at lave, bryde og styre trefasede AC-belastninger. Dens kerneværdi ligger i dens evne til sikkert at styre omskiftningen af ​​et trefaset hovedstrømkredsløb med meget højere effekt (f.eks. 380 V AC eller højere) ved hjælp af et laveffekts styresignalkredsløb (f.eks. 24 V DC eller 110 V AC). Dette design opnår "kontrol af de store med de små og de stærke med de svage," fundamentalt isolerende operatører fra det farlige højspændings hovedkredsløb.

Nøgleforskellen fra et standardrelæ ligger i dets strømbærende kapacitet og designformål. Standardrelæer bruges typisk i styrekredsløb eller til små enfasede belastninger, hvorimod kontakterne, lysbuedæmpningssystemerne og den mekaniske struktur af et trefaset kontrolrelæ er forstærket til trefasede balancerede belastninger, høje startstrømme under start/stop og hyppig drift. Det er i bund og grund den kritiske udførelsesgrænseflade mellem automatiseringssystemer og hovedstrømsystemet, der giver et standardiseret, pålideligt forbindelsespunkt til integration med PLC'er (Programmable Logic Controllers), DCS (Distributed Control Systems), softstartere eller energistyringssystemer.

Kerneværdi: En flerdimensionel hjørnesten for sikkerhed, aktivbeskyttelse og kontinuitet

Nødvendigheden af at implementere trefasede kontrolrelæer stammer fra de strenge krav fra industrielle miljøer til sikkerhed, pålidelighed og effektivitet.

Essential sikkerhedsbarriere : Det giver en vital sikkerhedsbarriere for betjenings- og vedligeholdelsespersonale. Ingeniører kan fjernstyre højspændingsudstyr med høj effekt på fabriksgulvet på snesevis af meters afstand, inden for sikkerheden i et lavspændingskontrolrum, via trykknapper eller en HMI (Human-Machine Interface), hvilket i høj grad reducerer de risici, der er forbundet med direkte drift af højspændingsanlæg.

Kritisk aktivbeskyttelse : Motorer og andet roterende udstyr er industrielle aktiver. Deres mest fatale "dræbere" er ofte fasetab, ubalance, overbelastning og underspænding. Kontrolrelæer arbejder sammen med uafhængige termisk-magnetiske beskyttelsesenheder eller elektroniske overbelastningsrelæer for at danne et dobbeltlagsbeskyttelsessystem. For eksempel kan en fasetabstilstand få strømmen i de resterende to faser af en kørende motor til at stige. Denne stigning kan være så høj som 1,73 gange normal. Dette kan føre til hurtig overophedning og udbrændthed. Alvorlig spændingsubalance genererer negative sekvensstrømme. Disse strømme forårsager yderligere opvarmning og vibrationer. Relæet kan dog detektere og afbryde kredsløbet inden for titusvis af millisekunder og dermed forhindre katastrofal skade.

Fond for driftskontinuitet og energieffektivitet : Uplanlagt nedetid repræsenterer et betydeligt tab i industriel produktion. Gennem forebyggende beskyttelse undgår relæer produktionsstop og reparationer, der varer dage eller endda uger forårsaget af motorudbrændthed. De sikrer også, at udstyret fungerer under nominel spænding og afbalancerede forhold. Undersøgelser viser, at en langsigtet spændingsubalance på 3,5 % kan hæve motortemperaturen med 25 %, reducere effektiviteten og øge strømforbruget. Ved at overvåge og levere alarmer tilskynder relæer brugerne til at forbedre netkvaliteten, hvilket direkte sparer energiomkostninger.

Fysisk muliggører for automatisering og intelligens : Det er den elementære "enhed", der danner grundlaget for al nutidig automatiseringslogik. Uanset om det er implementering af en stjerne-trekant-start for en motor, en sekventiel start/stop for flere enheder eller at reagere på temperatur-/fugtighedssignaler fra et bygningsstyringssystem, afhænger den endelige udførelse af pålidelig åbning og lukning af et trefaset kontrolrelæ.

Udvikling af intelligent overvågning: Fra passiv beskyttelse til aktiv diagnostik

De nyeste trefasede styrerelæer er meget mere end blot simple koblingsenheder. De er nu i stand til at overvåge og diagnosticere strømkvaliteten online som en del af deres integrerede funktioner. De "lytter" løbende til og analyserer "sundhedsstatus" for den trefasede forsyning.

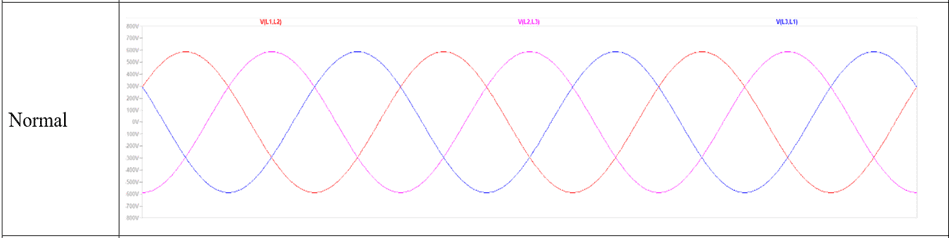

Ideelt trefaset strømnetværk

Primære overvågede og beskyttede unormale tilstande omfatter:

Fasetab: Forårsaget af sprunget sikring, kontaktorkontaktsvejsning/-fejl, knækkede ledninger eller løse forbindelser.

Forkert fasesekvens : Udstyr med krav til rotationsretning, såsom pumper og ventilatorer, er modtageligt for mekanisk vending eller endda beskadigelse, hvis faserækkefølgen er forkert.

Spændingsubalance : Dette skyldes ujævn enfaset belastningsfordeling. Det er også forårsaget af netproblemer. Og det er forårsaget af asymmetrisk impedans. En spændingsubalance på over 2 % kræver typisk opmærksomhed.

Overspænding og Underspænding : Spændingsudsving ud over udstyrstolerance kan beskadige isolering eller forårsage utilstrækkeligt drejningsmoment og overophedning.

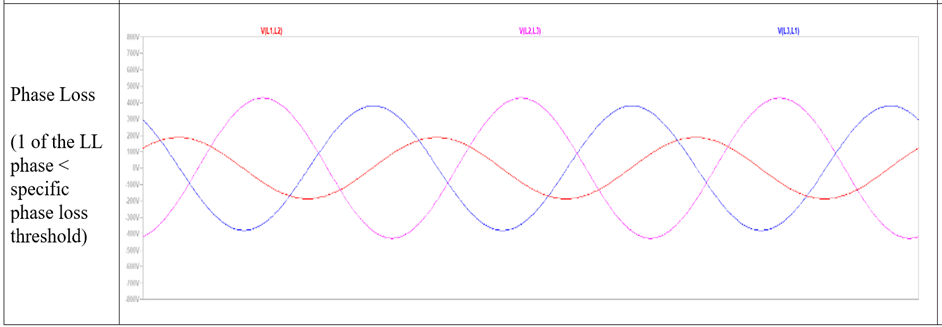

Trefaset strømnetværk med enfaset tab

Baseret på funktionel dybde kan overvågningsrelæer kategoriseres som:

Grundlæggende type : Overvåger fasetab og fasesekvens.

Standard type : Tilføjer grundlæggende overvågning for spændingsubalance, over/underspænding.

Forbedret/intelligent type: Tilbyder programmerbare tærskler, tidsforsinkelser, asymmetriberegninger og kan integrere strømovervågning, effektmåling og endda dataupload via kommunikationsgrænseflader.

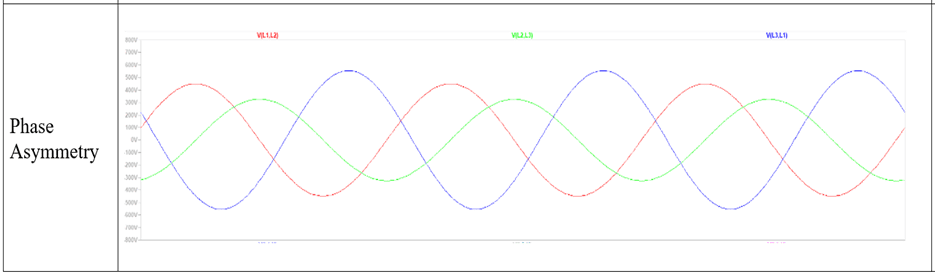

Trefaset strømnetværk med faseasymmetri

Når en parameter overskrider den forudindstillede sikkerhedstærskel, driver relæets interne logiske kredsløb udgangskontakterne til at skifte tilstand. Dette bruges normalt til at afbryde hovedkontaktorens styrekredsløb og derved standse udstyret. Den kan også bruge et ekstra sæt hjælpekontakter til at udløse hørbare eller visuelle alarmer.

Arbejdsprincip: Den geniale kombination af elektromagnetisme og materialevidenskab

Det fungerer på samme grundidé som klassisk elektromagnetisme, men moderne design bruger mange forbedringer inden for materialer og maskinteknik.

Energiisering og kraftgenerering : Når styrespænding påføres spolen, magnetiserer det genererede magnetfelt den stationære kerne og tiltrækker den bevægelige kerne (armatur). Spolens isoleringsmateriale og viklingsdesign sikrer langvarig varmemodstand og nøjagtig pickup-spænding.

Mekanisk transmission og kontaktlukning: Armaturets bevægelse overføres via en mekanisk forbindelse til hoved- og hjælpekontakterne. Hovedkontakterne består normalt af sølvbaserede legeringer (f.eks. sølv-cadmiumoxid eller sølv-tinoxid), som giver god ledningsevne og modstandsdygtighed over for lysbuerosion og lav kontaktmodstand. I det øjeblik, hvor kontakten lukkes, sikrer indbyggede kontakttrykfjedre det første kontakttryk, hvilket reducerer risikoen for stød og svejsning.

Buestyring og brud: At bryde høje strømme genererer højtemperaturbuer. Relæer bruger lysbueteknologi med metalgitre til at splitte, afkøle og forlænge lysbuen for hurtig slukning. Dette er nøglen til at sikre kontaktlevetid og sikker brydeevne.

Frigiv og nulstil : Når styresignalet er forsvundet, afmagnetiserer spolen. Returfjederen, som typisk er stærkere end kontaktfjederen, skubber derefter hurtigt ankeret tilbage til sin oprindelige position. Kontakterne adskilles så hurtigt som muligt for at minimere lysbuetiden.

Typisk ledningsdiagram for trefaset styrerelæ

Kernekomponenter og videnskabelig udvælgelsesvejledning

Et typisk trefaset kontrolrelæ består af følgende præcisionsundersystemer:

Elektromagnetisk system: Inkluderer spole, spole, stationære kerne lavet af laminerede E- eller U-formede siliciumstålplader og den bevægelige kerne. Designet af siliciumstålplader, som er karakteriseret ved høj permeabilitet og lavt hvirvelstrømstab, sikrer høj effektivitet, lavt energiforbrug og lav varmeudvikling.

Kontaktsystem:

Hovedkontakter: Der er tre par, der bærer hovedkredsløbsstrømmen, som har et stort areal og høje materialekrav.

Hjælpekontakter: For styrekredsløb, normalt modulære plug-in-design til fleksibel konfiguration, der giver normalt åbne (NO) og normalt lukkede (NC) signaler.

Buedæmpningssystem: Består for det meste af en buehætte lavet af keramik eller højstyrkeplast og et indvendigt sæt af kobberbelagte stålsplitteplader.

Mekanisme og indkapsling: Højstyrke ingeniørplast eller termohærdende hus giver isolering, beskyttelse (IP-klassificering) og mekanisk støtte.

Fem-trins videnskabelig udvælgelsesmetode:

Bestem belastningskarakteristika: Identificer, om belastningen er en motor, modstandsovn eller transformer? Nøgleparametre omfatter motorens startstrøm (typisk 5-7 gange den nominelle strøm) og driftscyklus (f.eks. S1 for kontinuerlig drift eller S3 for periodisk intermitterende drift).

Match elektriske parametre:

Spolespænding: Skal nøjagtigt svare til styreforsyningsspændingen (AC/DC, værdi).

Nominel driftsstrøm (dvs.) : Spændingen, ved hvilken hovedkontakterne kan føre strøm, er specificeret. Den skal være større end lastens fuldlaststrøm (FLC). For motorbelastninger skal du overveje det termiske stød under start og tillade en margin på 10–15 %.

Nominel isolationsspænding (Ui) og impulsmodstandsspænding (Uimp) : Skal matche gitterniveauet.

Vælg funktion og ydeevnekategori:

Anvendelseskategori: AC-3 (egernbursmotor starter/stopper) eller AC-1 (resistiv belastning) er mest almindelige. AC-3 kategori kræver højere brydekapacitet.

Overvågningsbehov: Er spændingsovervågning påkrævet? Er der behov for justerbare tærskler og forsinkelser? Er der behov for fejlhukommelse og indikation?

Elektrisk levetid og mekanisk levetid : Refererer til antallet af pålidelige operationer under nominelle forhold. Kontroller monteringsmetoden (DIN-skinne eller skrue), det nødvendige antal hjælpekontakter, og om der er behov for en mekanisk aflåsning eller timer/kommunikationsmoduler til reversibel styring.

Bekræft installation og tilbehør: Tjek monteringsmetoden. Dette kan være DIN-skinne eller skrue. Kontroller også det nødvendige antal hjælpekontakter. Og om der er behov for en mekanisk interlock eller timer/kommunikationsmoduler til reversibel styring.

Miljømæssig egnethed: Overvej den omgivende temperatur. Overvej fugtighed. Overvej støv. Overvej ætsende gasser. Overvej vibrationer. Vælg den passende beskyttelsesklassificering (IP-kode). Vælg det relevante materiale/proces.

Industriapplikationer og fremtidsudsigter

Det trefasede kontrolrelæ er en alsidig grundkomponent med applikationer, der spænder over:

Fremstilling: Værktøjsmaskiner, transportører, sprøjtestøbemaskiner og kompressorer kræver alle motorstyring.

Infrastruktur: Pumper, ventilatorer, luftbehandlingsaggregater, lysfordelingsskabe.

Ny energi: Skabe, der er i overensstemmelse med grid-tie-standarden, bruges til fotovoltaiske invertere, og strømmodulstyring bruges til ladestationer.

Bygningsautomatisering: Automatisk styring til brugsvandspumper, brandpumper, ventilationsudstyr.

Fremtidige udviklingstendenser peger klart i retning af dyb intelligens og integration:

Tilstandsovervågning og forudsigelig vedligeholdelse: Næste generations relæer vil integrere mere avancerede sensorer, der er i stand til at overvåge kontakterosion, temperaturstigning, spolesundhed og bruge algoritmer til at forudsige resterende brugstid, hvilket muliggør et skift fra "planlagt udskiftning" til "on-demand vedligeholdelse."

Dyb integration i det industrielle IoT: Ved at integrere industrielle Ethernet-protokoller som Profinet, EtherCAT, Modbus TCP osv., vil relæer blive til intelligente knudepunkter i IIoT-netværket, uploade realtidsdata om strøm, spænding, strømforbrug, status og alarminformation, hvilket giver grundlæggende data til digitale tvillinger og energistyring.

Funktionel sikkerhedsintegration: Integrering af sikkerhedsfunktioner i overensstemmelse med standarder som IEC 61508 eller ISO 13849, såsom Safe Torque Off (STO), tillader direkte brug i bygningssikkerhedskontrolsystemer, hvilket forenkler design af sikkerhedssløjfer.

Enhedsfusion og miniaturisering: Funktioner vil yderligere integreres med frekvensomformere, softstartere og beskyttelsesenheder og danner intelligente motorcontrollere, der kombinerer kontrol, beskyttelse, hastighedsregulering og diagnostik, mens effekttætheden konstant øges.

Konklusion

Det trefasede kontrolrelæ har udviklet sig fra en simpel elektromekanisk omskifter til en vigtig intelligent enhed, der integrerer strømovervågning, udstyrsbeskyttelse, logikudførelse og dataindsamling. Det er den stabile hjørnesten i den industrielle automationspyramide og en bro, der forbinder den fysiske magtverden med den digitale informationsverden. En dyb forståelse af dets principper, værdi og udvælgelsesmetoder er afgørende ikke kun for at sikre pålidelig drift af individuelle enheder, men også for at bygge sikre, effektive, fleksible og fremtidsorienterede moderne industrielle strømsystemer. Dens rolle vil blive stadig vigtigere i forbindelse med Industri 4.0 og dobbelte kulstofmål.
