Forståelse af strømshuntmodstande: En omfattende vejledning til præcisionsstrømmåling

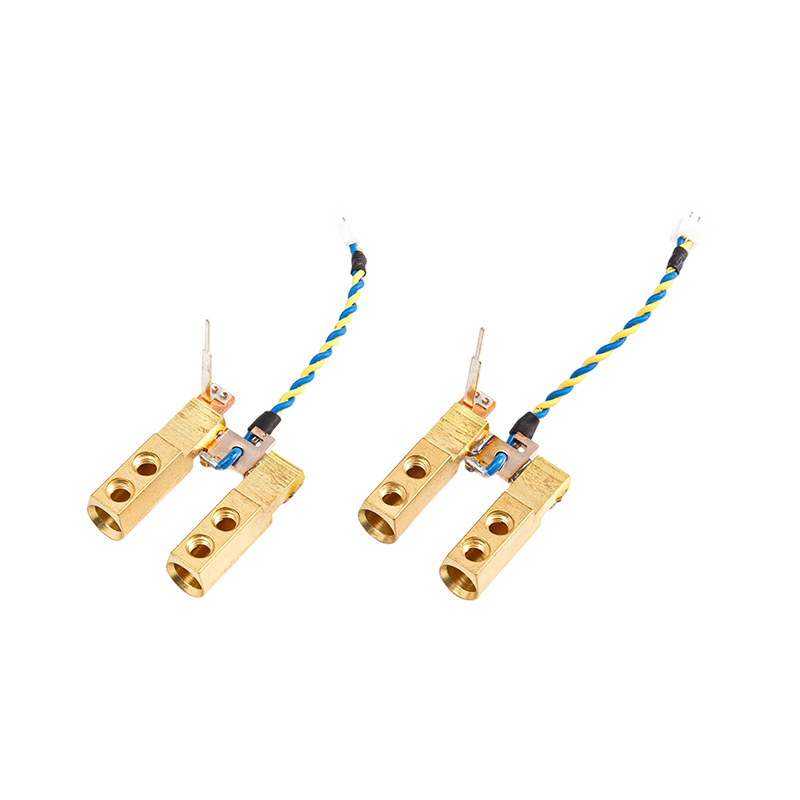

Hvad er en strømshuntmodstand?

A Nuværende shuntmodstand er en præcisionskomponent med lav modstand designet til at måle elektrisk strøm ved at producere et lille, proportionalt spændingsfald over dens terminaler. Baseret på Ohms lov (V = I × R), konverterer disse modstande strømstrømmen til et målbart spændingssignal, hvilket muliggør nøjagtig strømovervågning uden væsentligt at forstyrre kredsløbsdriften.

Disse væsentlige komponenter er bredt udbredt på tværs af kraftelektronik, batteristyringssystemer, industriel automation og bilapplikationer, hvor præcis strømføling er afgørende for ydeevneoptimering og sikkerhedsovervågning.

Nøglekarakteristika for nuværende shuntmodstande

Grundlæggende driftsprincipper

Nuværende shuntmodstande fungerer efter et ligetil, men elegant princip:

• Når den placeres i serie med en belastning, genererer modstanden et spændingsfald proportionalt med strømmen, der løber gennem den
• Denne spænding måles ved hjælp af højimpedansforstærkningskredsløb eller analog-til-digital-omformere
• Den målte strøm beregnes ved hjælp af formlen: I = V ÷ R, hvor modstanden forbliver konstant
• Typiske modstandsværdier spænder fra mikro-ohm til snesevis af milliohm for at minimere strømtab

Kritiske præstationsparametre

Valg af passende Nuværende shuntmodstand kræver omhyggelig evaluering af flere nøglespecifikationer:

• Modstandsværdi: Varierer typisk fra 0,1 mΩ til 100 mΩ, valgt baseret på maksimal strøm og acceptabelt spændingsfald
• Effektværdi: Bestemmer varmeafledningskapacitet, beregnet ved hjælp af P = I² × R med 25-50 % sikkerhedsmargin
• Temperaturkoefficient (TCR): Måler modstandsstabilitet på tværs af temperaturvariationer med premium shunts, der tilbyder ±10 ppm/°C eller lavere
• Tolerance: Angiver præcisionsniveau, der spænder fra ±0,01% for laboratoriekvalitet til ±1-5% for generelle applikationer
• Spændingsfald: Standardværdier inkluderer 50mV, 75mV eller 100mV ved mærkestrøm for kompatibilitet med måleinstrumenter

Typer af strømshuntmodstande

Præcisionsstrømshunt vs. standardshunt

Præcisionsstrømshunt modstande repræsenterer det højeste niveau af aktuel sensorteknologi, konstrueret til applikationer, der kræver enestående nøjagtighed og stabilitet. Disse specialiserede komponenter minimerer målefejl gennem avanceret materialevalg og fremstillingsprocesser.

De vigtigste differentiatorer af Præcisionsstrømshunts inkluderer:

• Ultralave TCR-værdier (ofte under ±10 ppm/°C) sikrer minimal drift på tværs af driftstemperaturer
• Snævre tolerancespecifikationer (±0,01% til ±0,1%) for overlegen målingsrepeterbarhed
• Fire-terminal Kelvin-forbindelser, der eliminerer ledningsmodstandsfejl
• Langsigtet stabilitet med minimale ældningseffekter over længere driftsperioder
• Overlegen ydeevne i kalibreringslaboratorier, testudstyr og kritiske overvågningssystemer

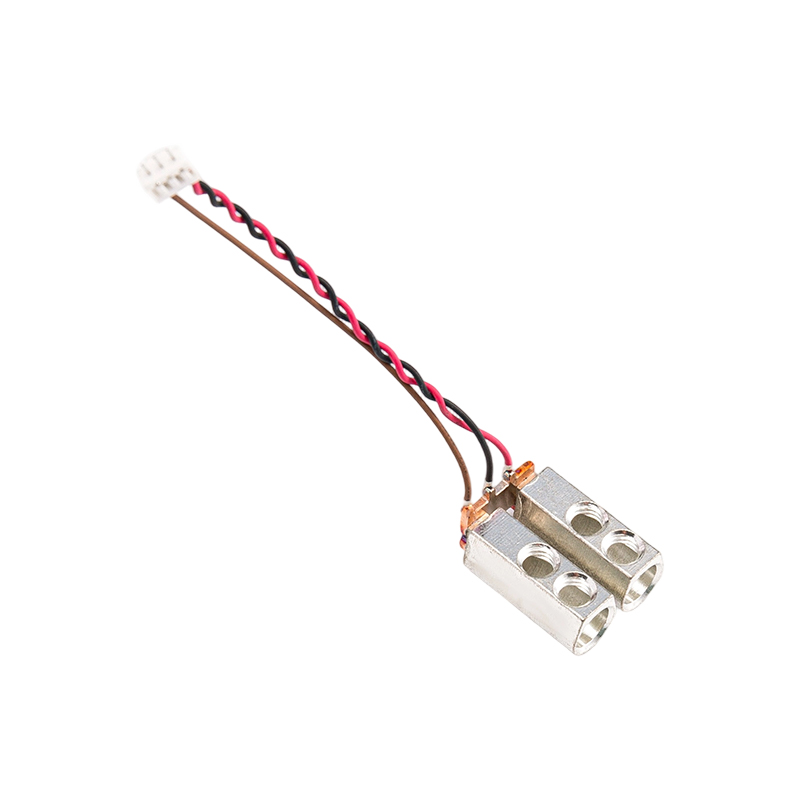

DC-strømshuntmodstandskonfigurationer

DC-strømshuntmodstande er specifikt optimeret til jævnstrømsapplikationer, med konstruktionsmetoder, der løser de unikke udfordringer ved DC-måling:

• Manganin eller Constantan legering konstruktion giver næsten nul termisk EMF
• Panelmonteret design med robuste terminaler til industrielle miljøer
• Standardiseret 75mV output ved nominel strøm til problemfri integration med analoge målere
• Høj overbelastningskapacitet (typisk 120 % af nominel strøm i 2 timer)
• Driftstemperaturen varierer fra -40°C til 60°C til barske industrielle forhold.

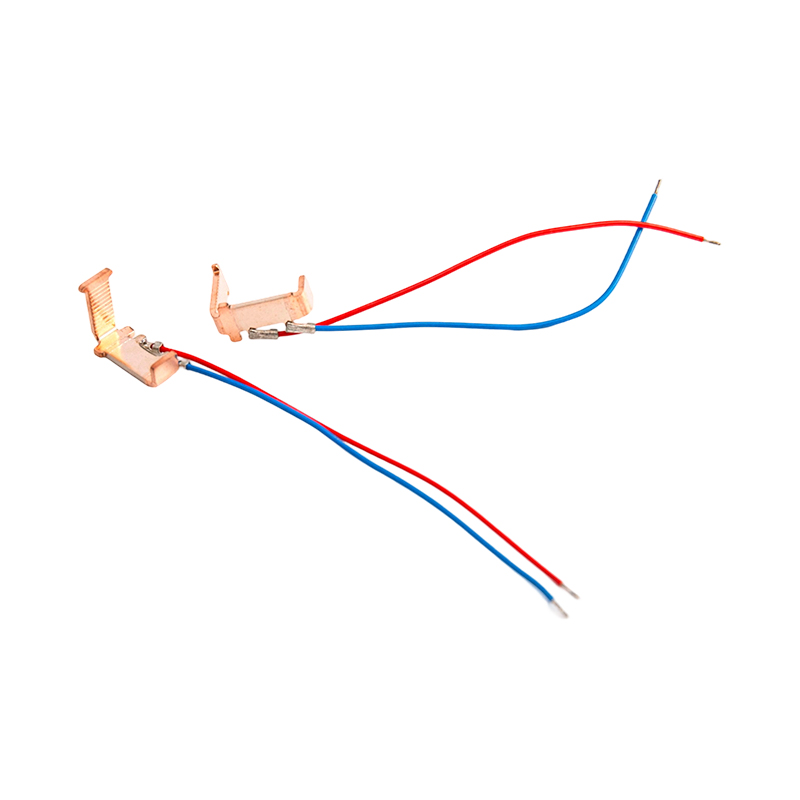

Elektriske shunts af byggeteknologi

Elektriske shunts er fremstillet ved hjælp af forskellige teknologier, der hver tilbyder forskellige fordele:

• Metalfolie shunts: Giv enestående præcision med TCR så lavt som ±5 ppm/°C, ideel til højfrekvente og præcisionsapplikationer
• Metalbånd/pladeshunter: Tilbyder fremragende krafthåndtering og overspændingsstrømkapacitet til bil- og industridrev
• Trådviklede shunts: Leverer overlegen stabilitet og høj effektkapacitet, dog med højere induktans, der begrænser AC-ydelsen
• Tykke film-shunts: Omkostningseffektiv løsning til store mængder applikationer med moderate præcisionskrav

Anvendelser på tværs af industrier

Automotive og elektriske køretøjssystemer

Bilsektoren repræsenterer et af de hurtigst voksende markeder for Nuværende shuntmodstands , drevet af køretøjselektrificering og avancerede elektroniske systemer. Kritiske applikationer omfatter:

• Battery Management Systems (BMS) overvåger lade-/afladningsstrømme til estimering af ladetilstand
• Indbyggede opladere (OBC) giver feedback til strømstyring og overbelastningsbeskyttelse
• Trækmotorstyring muliggør præcis drejningsmoment og hastighedsregulering
• DC-DC-konvertere sikrer effektiv strømfordeling på tværs af køretøjets undersystemer
• Højspændingsstrømdistributionsenheder, der kræver AEC-Q200-kvalificerede komponenter

Industriel kraftelektronik

Industrielle applikationer løftestang Præcisionsstrømshunts for:

• Motordrevsystemer, der kræver strømfeedback i realtid til vektorstyring
• Strømforsyningsovervågning, sikring af belastningsregulering og fejlsøgning
• Servodrev krævende højpræcision strømføling til positionskontrol
• Energimålesystemer kræver nøjagtig forbrugsmåling
• Invertere til vedvarende energi sporer strømstrømmen i sol- og vindsystemer

Forbrugerelektronik og telekommunikation

Kompakt Nuværende shuntmodstands aktivere avanceret funktionalitet i:

• Smartphone batteristyring sikrer sikre opladningscyklusser
• Laptop strømadaptere overvåger udgangsstrøm
• 5G-basestationer, der administrerer strømfordeling på tværs af RF-forstærkere
• Datacenterudstyr sporer strømforbruget på serverniveau
• Bærbare enheder, der optimerer batterilevetiden gennem præcis strømovervågning

Designovervejelser og bedste praksis

Implementering af Kelvin Connection

For at opnå maksimal nøjagtighed med lav modstand Nuværende shuntmodstands , det er vigtigt at implementere korrekte Kelvin (4-leder) forbindelser. Denne teknik adskiller strømførende veje fra spændingsfølende veje, hvilket eliminerer fejl forårsaget af lednings- og kontaktmodstand.

Retningslinjer for implementering omfatter:

• Før sensorlinjer fra de indvendige kanter af modstandspuder tættest på det modstandsdygtige element
• Oprethold samme længde og dimension for sansespor for at sikre afbalanceret måling
• Placer strømfølerforstærkerne så tæt på shunten som muligt
• Undgå vias i shuntpuder for at forhindre loddetransport og ujævn modstand
• Brug differentiel routing af par til registreringslinjer for at afvise common-mode-støj

Termiske styringsstrategier

Strømafgivelse ind DC-strømshuntmodstande genererer varme, der kan påvirke målenøjagtigheden. Effektiv termisk styring kræver:

• Korrekt derating-driftsmodstande under maksimale værdier for at forlænge levetiden
• Tilstrækkeligt kobberareal på PCB til varmespredning
• Overvejelse af omgivelsestemperatur og luftstrøm i kabinetdesign
• Valg af materialer med lav TCR for at minimere temperatur-induceret drift
• Brug af termiske interfacematerialer ved montering af panel-shunts

Sensing på høj side vs. lav side

Placering af Elektriske shunts inden for kredsløb påvirker systemets ydeevne:

Udvælgelsesvejledning for ingeniører

Beregning af modstandskrav

Bestemmelse af det optimale Nuværende shuntmodstand værdi involverer balancering af flere faktorer:

• Målspændingsfald: Typisk 50-100mV for kompatibilitet med standard ADC'er og målere
• Maksimal strøm: Beregn R = V ÷ I for at bestemme den nødvendige modstand
• Effekttab: Bekræft P = I² × R forbliver inden for nominelle grænser med en sikkerhedsmargin
• Signal-til-støj-forhold: Sørg for, at spændingsfaldet overstiger systemets støjbund for pålidelig måling

Materialevalgskriterier

Legeringssammensætning påvirker direkte Præcisionsstrømshunt ydeevne:

• Manganin: Foretrukket til præcisionsapplikationer med TCR ~±10-50 ppm/°C og fremragende langtidsstabilitet
• Constantan: Tilbyder god stabilitet med moderat TCR til generel industriel brug
• Zeranin: Avanceret legering giver ultra-lav TCR til de højeste præcisionskrav
• Kobber: Anvendes i højstrømsapplikationer, hvor omkostningerne er det primære problem

FAQ

Hvad er forskellen mellem en strømshuntmodstand og en strømfølende modstand?

Selvom begreberne ofte bruges i flæng, indebærer de typisk forskellige anvendelsestilfælde. Strømfølende modstande er generelt lavmodstandskomponenter integreret i elektroniske kredsløb til overvågning og kontrol, designet med kontrolleret frekvensgang til præcisionsapplikationer. Nuværende shuntmodstande er ofte forbundet med højere strømmålinger og kan bruges i strømdistribution, instrumentering eller måleapplikationer. Begge er afhængige af det samme Ohms lov-princip, men adskiller sig i skala, konstruktion og anvendelsesmiljø.

Hvordan vælger jeg den rigtige modstandsværdi til min nuværende shuntmodstand?

Valg af passende resistance involves calculating based on your maximum current and desired voltage drop. Use the formula R = V ÷ I, where V is your target sense voltage (typically 50-100mV), and I is the maximum current. For example, measuring 50A with a 75mV drop requires R = 0.0015Ω (1.5mΩ). Ensure the resulting power dissipation (P = I² × R) stays within the resistor's rating with at least 25% safety margin. Lower resistance minimizes power loss but produces smaller signals requiring more sensitive measurement circuits.

Hvad er TCR, og hvorfor betyder det noget for nuværende shuntmodstande?

TCR (Temperature Coefficient of Resistance) måler, hvor meget modstand ændres med temperaturen, udtrykt i ppm/°C (parts per million per grad Celsius). For en shuntmodstand med 100 ppm/°C TCR og 100Ω startmodstand forårsager en 50°C temperaturændring et 0,5Ω modstandsskift. Dette påvirker målenøjagtigheden direkte - højere TCR betyder større fejl, når temperaturen varierer. Premium Præcisionsstrømshunts tilbyder TCR så lavt som ±10 ppm/°C, afgørende for bilindustrien (-40°C til 125°C) og industrielle applikationer, hvor temperaturudsving er betydelige.

Hvad er en Kelvin-forbindelse, og hvornår skal jeg bruge den?

En Kelvin-forbindelse (4-leder) bruger fire terminaler: to til at føre strøm og to dedikerede sensorterminaler til spændingsmåling. Dette eliminerer fejl fra lednings- og kontaktmodstand, hvilket kan introducere 10-15 % målefejl i 2-leder konfigurationer ved måling af milliohm-område shunts. Brug Kelvin-forbindelser til alle Præcisionsstrømshunt applikationer, især når modstandsværdier er under 10mΩ, eller når der kræves en nøjagtighed på mere end 0,5 %. Implementering involverer routning af følelinjer inde fra modstandspuderne og opretholdelse af ens sporlængder.

Hvordan er strømshuntmodstande sammenlignet med Hall-effektsensorer til strømmåling?

Nuværende shuntmodstands tilbyder højere nøjagtighed (især ved DC/lav frekvens), lavere omkostninger og bredere frekvensrespons, e men genererer varme (I²R-tab) og giver ingen galvanisk isolation. Hall-effektsensorer giver iboende isolation og ubetydeligt strømtab, men har moderat nøjagtighed påvirket af eksterne magnetfelter, og højere omkostninger. Til DC-applikationer, der kræver høj præcision, såsom batteristyringssystemer, foretrækkes shuntmodstande typisk. Hall-sensorer foretrækkes, når isolation er kritisk eller i højstrømsapplikationer, hvor varmeafledning er et problem.

Hvad er standardspændingsfaldene for DC t-shuntmodstande?

Branche-standard DC-strømshuntmodstande producerer typisk 75mV ved nominel strøm, selvom 50mV og 100mV varianter også er almindelige. Denne standardisering sikrer kompatibilitet med analoge panelmålere og måleinstrumenter designet til disse specifikke spændingsområder. For eksempel har en 100A/75mV shunt 0,00075Ω modstand, mens en 50A/75mV shunt har 0,0015Ω. Når du vælger shunts til eksisterende udstyr, skal du verificere målerens fuldskala spændingskrav for at sikre korrekt skalering og nøjagtighed.

Kan nuværende shuntmodstande bruges i AC-applikationer?

Ja, Nuværende shuntmodstands fungerer for AC-måling, men overvejelser adskiller sig fra DC-applikationer. Trådviklede shunts udviser induktans, der kan forårsage faseforskydninger og målefejl ved højere frekvenser. Metalfolie- eller metalpladeshunts giver lavere induktans og bedre AC-ydelse. Til rene AC-applikationer foretrækkes ofte strømtransformatorer (CT'er), da de giver isolering og håndterer høje strømme uden varmeudvikling. For DC-forspændt vekselstrøm eller krav til bredt frekvensområde forbliver shuntmodstande dog effektive, når de er korrekt specificeret til frekvensrespons.

Hvad forårsager målefejl i strømshuntmodstanden, og hvordan kan jeg minimere dem?

Primære fejlkilder omfatter: termisk drift (minimeret ved at vælge lav-TCR-materialer), blymodstand (elimineret via Kelvin-forbindelser), termoelektriske spændinger (reduceret ved ensartet materialeforbrug og temperaturgradienter), PCB-layoutproblemer (løst gennem korrekt sporingsruting og forstærkerplacering) og selvopvarmning (styret gennem termisk design og derating). Yderligere faktorer omfatter loddekvalitet, kontaktmodstand ved terminaler og elektromagnetisk interferens. At følge producentens layoutretningslinjer og implementere korrekt termisk styring kan reducere den samlede fejl til under 0,1 % i præcisionsapplikationer.

Hvilke certificeringer skal jeg kigge efter i strømshuntmodstande til biler?

For bilapplikationer, søg Nuværende shuntmodstands med AEC-Q200-kvalifikation – den globale standard for passiv komponentstresstest i bilmiljøer. Yderligere vigtige certificeringer omfatter ISO9001 (kvalitetsstyring), ISO14001 (miljø) og ISO45001 (arbejdsmiljø og sikkerhed). For internationale markeder sikrer UL-anerkendelse, TUV-certificering og overholdelse af EU's ROHS/REACH-direktiver overholdelse af lovgivningen. Disse certificeringer garanterer, at komponenter kan modstå biltemperaturområder (-40°C til 125°C), vibrationer og langsigtede krav til pålidelighed.

Hvordan beregner jeg den nødvendige effekt for min nuværende shuntmodstand?

Beregn effekttab ved hjælp af P = I² × R, hvor I er den maksimale kontinuerlige strøm, og R er shuntmodstanden. Anvend en sikkerhedsmargin på 25-50 % over den beregnede effekt. For eksempel med 20A gennem en 5mΩ shunt: P = 20² × 0,005 = 2W. Vælg en modstand på 3W eller højere. Overvej nedsættelseskurver - mange modstande skal nedsættes over 70°C omgivelsestemperatur. For pulserede applikationer skal du kontrollere modstandens pulskapacitet, da spidseffekthåndtering ofte overstiger kontinuerlige klassifikationer. Se altid producentens datablade for specifikke reduktionskrav.
