Hvordan relæer og sikringer hver især beskytter et kredsløb
Elektrisk beskyttelse er sjældent et enkeltkomponentjob. En sikring og en relæ løse to forskellige problemer, og at forvirre de to er en af de mest almindelige fejl i paneldesign og feltfejlfinding. En sikring er en passiv, opofrende enhed: den eksisterer for at bryde kredsløbet én gang, permanent, når strømmen overstiger en sikker tærskel. Et relæ er en aktiv koblingsenhed, der åbner og lukker et kredsløb gentagne gange, styret af et separat laveffektsignal, og det er ofte parret med ekstra beskyttelseshardware for at overleve millioner af koblingscyklusser.
Det er vigtigt at forstå denne skelnen, fordi de to komponenter sidder på forskellige punkter i beskyttelseskæden. En sikring beskytter ledninger og udstyr mod termisk skade under en fejl. Et relæ beskytter et styrekredsløb mod de elektriske krav fra et belastningskredsløb, og isolerer en controller med lille signal fra en større strømvej. Ingen af dem erstatter den anden, hvorfor de fleste paneler bruger begge sammen i stedet for at vælge én.
Sikring
Overstrømsbeskyttelse til engangsbrug. Smelter et metalelement for at bryde kredsløbet, når en indstillet strømtærskel er overskredet i en defineret varighed. Skal fysisk udskiftes efter operation.
Relæ
Genanvendelig skifteenhed. Bruger en styresidespole til mekanisk eller elektronisk at åbne og lukke en separat lastsidekontakt, gentaget tusinder til millioner af gange uden udskiftning.
Relæ vs sikring vs afbryder: En side-by-side sammenligning
Forskellen mellem relæ og sikring bliver tydeligere, når begge er placeret ved siden af en afbryderrelæsamling, da de tre komponenter ofte forveksles i feltdokumentationen. Tabellen nedenfor opsummerer, hvordan hver enkelt opfører sig under normal drift og under fejltilstande.
| Attribut | Sikring | Relæ | Circuit Breaker Relæ |
|---|---|---|---|
| Primær funktion | Overstrømsbeskyttelse | Belastningsskift | Kobling plus overstrømsudløsning |
| Genanvendelighed | Engangsbrug | Genanvendelig, cyklusbedømt | Kan nulstilles efter tur |
| Responshastighed | Hurtig ved alvorlig overbelastning | Afhænger af styresignal | Moderat, justerbar turkurve |
| Typisk fejltilstand | Element smelter op | Kontaktslid eller spolefejl | Slid på mekanisk udløsermekanisme |
| Vedligeholdelsesbehov | Kun reservelager | Periodisk kontakteftersyn | Periodisk trip test |
Bemærk, at kun relæet og afbryderrelæet er designet til at fungere gentagne gange. En sikring er en engangsbarriere, hvilket netop er grunden til, at den aldrig bør stoles på som den eneste beskyttelse for et kredsløb, der også har brug for rutinemæssig kobling.
Hvorfor shunts og beskyttelsesdioder betyder noget i relækredsløb
En relæspole er induktiv, og hver gang styresignalet fjernes, genererer det kollapsende magnetfelt en kort spændingsspids i den modsatte retning af normal strøm. Uden en relæbeskyttelsesdiode forbundet på tværs af spolen kan denne spids beskadige transistoren eller kontakten, der driver relæet. Denne enkelte komponent, nogle gange kaldet en flyback- eller friløbsdiode, er en af de mest oversete dele af et relædriverkredsløb, men dets fravær er en førende årsag til gentagne fejl i førerstadiet i automatiseret udstyr.

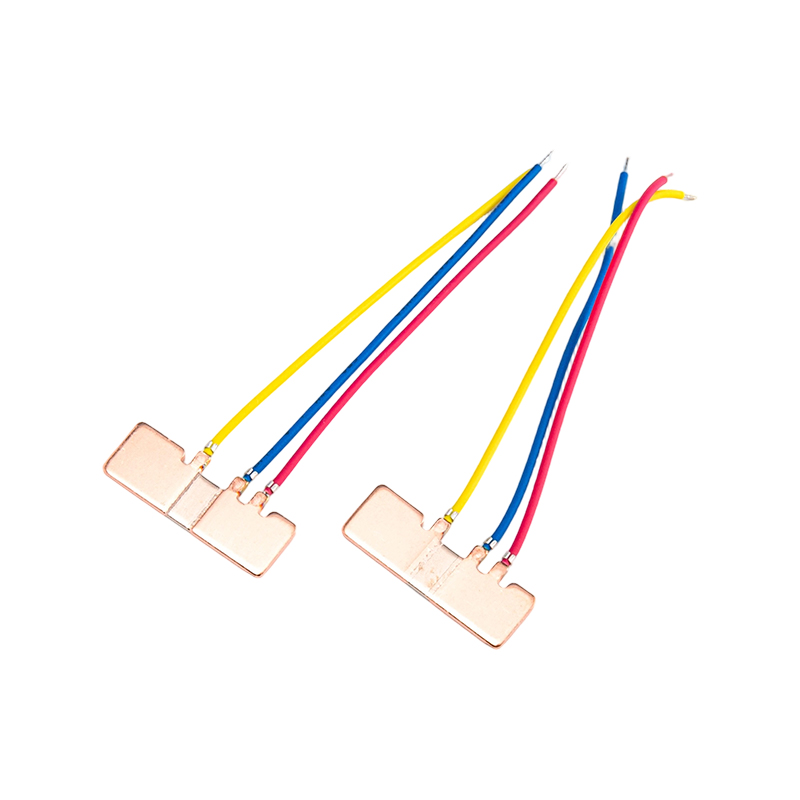

A shunt tjener et helt andet formål i den samme generelle kredsløbsfamilie. I stedet for at beskytte mod en spændingsspids er en shunt et præcisionselement med lav modstand placeret i serie med en belastning for at tillade strømmåling. Spændingsfaldet over det er proportionalt med strømmen, der passerer igennem, hvilket lader et overvågningssystem registrere unormalt træk, før det når det niveau, der ville sprænge en sikring eller beskadige en relækontakt. I paneler, der kombinerer omskiftning og overvågning, giver en shunt effektivt tidlig advarsel, mens sikringen forbliver den sidste forsvarslinje.
I blandede kontrolpaneler er belastningsomskifterrelæet, dets beskyttelsesdiode og en strømregistrerende shunt typisk specificeret sammen, da hver adresser et særskilt fejlpunkt i stedet for at duplikere beskyttelse.
Sådan genkender du et defekt relæ, før det fejler
Et defekt relæ fejler sjældent uden advarselsskilte. Kontaktflader nedbrydes gradvist gennem buedannelse og pitting længe før relæet holder op med at fungere helt, og genkendelse af de tidlige symptomer forhindrer uplanlagt nedetid på en produktionslinje.
- Hørbart klik fra spolen uden tilsvarende omskiftning af belastningen, hvilket tyder på svejsede eller dårligt hullede kontakter
- Hurtig klapren eller summen, ofte forårsaget af en ustabil styrespænding eller en svækket returfjeder
- Intermitterende drift, der vises og forsvinder ved vibrationer eller temperaturændringer
- Synlig misfarvning eller en svag brændt lugt nær relæhuset, hvilket indikerer kontaktoverophedning
- Målt kontaktmodstand, der stiger mærkbart sammenlignet med en ny enhed med samme rating
- Et relæ, der forbliver aktiveret, efter at styresignalet er fjernet, og peger på svejsede kontakter fra gentagen startstrøm
I et pakkelinjemiljø, for eksempel, spores et transportørmotorrelæ, der begynder at skravle under belastning, ofte tilbage til kontaktpitting fra at skifte en motor med en højere startstrøm, end relæet blev vurderet til at afbryde. Udskiftning af relæet med et, der passer til den faktiske startprofil, snarere end kun steady-state-strømmen, løser den tilbagevendende fejl i de fleste af disse tilfælde.
Vælg mellem relæbaseret og sikringsbaseret beskyttelse
Det praktiske spørgsmål i de fleste designs er ikke relæ versus sikring isoleret, men hvilken beskyttelsesstrategi der passer til et givet kredsløbssegment. Sammenligningen nedenfor skitserer almindelige scenarier.
- Hvis kredsløbet har behov for gentagen til- og frakobling under program- eller sensorstyring, kræves et relæ, uanset om der også er en sikring til stede.
- Hvis bekymringen er en enkelt katastrofal overbelastningsbegivenhed, såsom en kortslutning, er en sikring eller afbryder den passende sidste-line beskyttelse.
- Hvis strømniveauer kræver kontinuerlig synlighed til diagnostik eller belastningsbalancering, er en shunt parret med et overvågningskredsløb den korrekte tilføjelse, ikke en erstatning for hverken relæet eller sikringen.
- Hvis koblingsfrekvensen er meget høj, eller belastningen er meget induktiv, reducerer et solid-state relæ med en beskyttelsesdiode kontaktslid i forhold til et elektromekanisk relæ.
- Hvis installationen kræver en nulstillelig tur uden at udskifte en komponent efter hver fejl, foretrækkes en afbryderrelæsamling generelt frem for en selvstændig sikring.
Visualisering af forskellen: Circuit flow med relæbeskyttelse
Nedenstående diagram viser en forenklet styre- og belastningsvej, herunder hvor en beskyttelsesdiode og en shunt typisk sidder i forhold til relæet og sikringen.
Når man læser diagrammet fra venstre mod højre, aktiverer et laveffektstyresignal relæspolen, som lukker de mekaniske kontakter på belastningssiden. Sikringen sidder i serie med den belastningsvej som den endelige overstrømsbarriere, mens shunten kører parallelt med den for kontinuerlig strømmåling frem for afbrydelse.
Vedligeholdelsespraksis, der forlænger komponenternes levetid
- Test kontaktmodstand på relæer med planlagte intervaller i stedet for at vente på synlig fejl
- Hold reservesikringer afstemt efter nøjagtig strøm og spænding, ikke kun fysisk størrelse
- Bekræft, at relæbeskyttelsesdioden er intakt, hver gang en driver-trins-komponent udskiftes
- Kontroller shuntterminalens drejningsmoment med jævne mellemrum, da en løs forbindelse medfører målefejl
- Registrer relæskiftecyklustællinger, hvor driftscyklussen er høj, for at forudse kontaktslid
relæ vs fuse afbryderrelæ relæ fusible defekt relæ relæ protection diode forskel på relæ og sikring
Ofte stillede spørgsmål
Q1: Hvad er kerneforskellen mellem relæ- og sikringsbeskyttelse?
En sikring er en engangs-offerenhed, der bryder et kredsløb permanent under en overbelastning, mens et relæ er en genanvendelig koblingsenhed, der gentagne gange åbner og lukker et kredsløb under styresignalkommando. De adresserer forskellige fejlpunkter og bruges normalt sammen.
Q2: Kan et relæ erstatte en sikring i et beskyttelsesdesign?
Nej. Et relæ skifter strøm, men begrænser den ikke i sagens natur under en fejl. En sikring eller afbryder er stadig nødvendig for at afbryde strømmen under en kortslutning eller alvorlig overbelastning.
Q3: Hvad refererer en relæsmeltekombination typisk til?
Dette udtryk beskriver generelt en enhed, der kombinerer et relæ til at skifte med et integreret eller tilstødende sikringselement til overstrømsbeskyttelse, ofte brugt i bil- eller industriforbindelsesblokke, hvor pladsen er begrænset.
Q4: Hvordan adskiller en shunt sig fra en sikring i et kredsløb?
En shunt er et præcisionselement med lav modstand, der bruges til at måle strøm ved at overvåge spændingsfaldet over det. Det afbryder ikke kredsløbet. En sikring derimod er designet specifikt til at bryde kredsløbet, når strømmen overstiger et sikkert niveau.
Q5: Hvad forårsager de fleste relæfejl i marken?
Kontaktslid fra lysbue under omskiftning, spoleisoleringsnedbrud fra varme og induktive spændingsspidser, der når drivertrinnet, når en beskyttelsesdiode mangler eller er svigtet, er de mest almindelige årsager til relæfejl.
Q6: Hvordan kan jeg se, om et relæ har svigtet versus en ledningsfejl?
Lyt efter relæklikket, når styresignalet påføres. Hvis klikket er til stede, men belastningen ikke skifter, er fejlen højst sandsynligt ved kontakterne. Hvis der ikke er noget klik overhovedet, er problemet mere sandsynligt i spolekredsløbet eller selve styresignalet.
